PLN-100-24

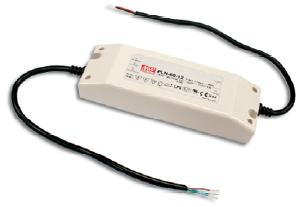

Technische Eigenschaften des MEAN WELL PLN-60-24 Leistung: 60W Universeller AC Eingang/ Breiter Eingangsbereich von 90 bis 264VAC Schutz vor Kurzschluss/ Überstrom/ Überspannung/ Überhitzung Kühlung durch freie Luftkonvektion Eingebaute Konstantstrombegrenzungsschaltung mit einstellbarem OCP Level Vollständig isoliertes Plastikgehäuse Integrierte, aktive PFC-Funktion IP64 Design für Indoor und Outdoor Installationen Schmale und kompakte Größe Class II Schaltnetzteil/ kein FG 100% Volllast burn-in Test Hohe Zuverlässigkeit, niedrige Kosten: bestes Preis-Leistungsverhältnis Geeignet für feuchte/ nasse Umgebung Geeignet für LED Beleuchtungen und LED Displays 2 Jahre Garantie

Technische Informationen & Details zum MEAN WELL LPV-100-24 Netzteil Nennausgangsleistung: 100,8 W Gleichspannung am Ausgang: 24 V DC Nennausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 90 – 264 V AC (127 – 370 V DC), 47 – 63 Hz Wirkungsgrad (typisch): ca. 88 % Restwelligkeit & Rauschen (max.): ≤ 150 mVp-p Ausgangsspannungsbereich (O.V.P.-Bereich): 27,6 – 32,4 V DC Spannungstoleranz: ±5,0 % Netzregelung: ±2,0 % Lastregelung: ±5,0 % Einschalt- & Anstiegszeit: 2000 ms, 25 ms @230 V AC / 115 V AC (Erst‑Kaltstart) Überbrückungszeit (typ.): 50 ms @230 V AC / 14 ms @115 V AC (Volllast) AC‑Eingangsstrom (typ.): 2,2 A @115 V AC / 1,2 A @230 V AC Einschaltstrom (typ.): 75 A @230 V AC (Kaltstart, Pulsbreite ≈ 700 μs) Leckstrom: < 0,25 mA @240 V AC Überlastschutz: 110 – 150 % der Nennausgangsleistung, Hiccup‑Modus, automatische Wiederherstellung nach Fehlerbeseitigung Überspannungsschutz: Abschaltung des Ausgangs bei 27,6 – 32,4 V, Wiederanlauf nach Netzwiederzuschaltung Betriebstemperatur: −25 °C bis +70 °C (mit Derating, siehe Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % rF Kühlung: freie Luftkonvektion (lüfterlos) Prüfspannung (Isolationsfestigkeit): 3000 V AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @500 V DC, 25 °C, 70 % rF Schutzart des Gehäuses: IP67, vollständig vergossenes Kunststoffgehäuse Maße (L x B x H): 190 mm x 52 mm x 37 mm Gewicht: ca. 610 g Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) EMV‑Emission: BS EN/EN 55032 Klasse B, BS EN/EN 61000‑3‑2 Klasse A (≤80 % Last), BS EN/EN 61000‑3‑3 EMV‑Störfestigkeit: BS EN/EN 61000‑4‑2,‑3,‑4,‑5,‑6,‑8,‑11; BS EN/EN 55035 Sicherheitszulassungen: UL 8750, CSA C22.2 Nr. 250.13‑12, UL 879, CSA C22.2 Nr. 207‑M89, BIS IS 15885, IEC/BS EN/EN 62368‑1, EAC Gehäuseausführung: voll isoliertes, vergossenes Kunststoffgehäuse für feuchte und staubige Umgebungen MTBF (typisch): 4.497.100 h (Telcordia SR‑332, 25 °C) Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-100-24 Das MEAN WELL LPV-100-24 ist ein Schaltnetzteil der 100‑W‑Leistungsklasse mit konstantem 24‑V‑Ausgang, das bis zu 4,2 A liefert und vollständig in einem IP67‑Kunststoffgehäuse vergossen ist. Durch Weitbereichseingang, hohen Wirkungsgrad sowie Schutz vor Kurzschluss, Überlast und Überspannung in Kombination mit lüfterloser Konvektion eignet es sich ideal für den Einsatz in Innenräumen und geschützten Außenbereichen. Die kompakte Bauform, die hohe Isolationsfestigkeit und umfangreiche Sicherheits‑ und EMV‑Zertifizierungen machen das LPV-100-24 zu einer robusten 24‑V‑Stromversorgung für LED‑Streifen, Beschilderung, Steuer‑ und Regeltechnik sowie andere 24‑V‑Applikationen, in denen ein staub‑ und spritzwassergeschütztes Netzteil gefordert ist.

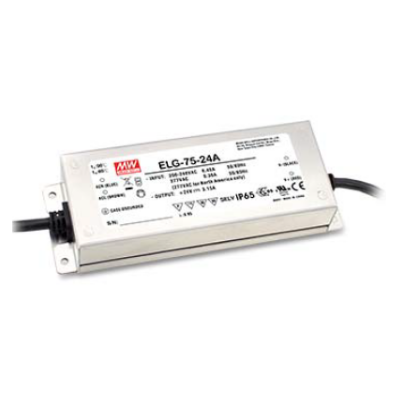

Technische Informationen & Details zum MEAN WELL ELG-75-24A-3Y Netzteil Ausgangsleistung: 75,6 W Ausgangsspannung: 24 V DC (einstellbar 21,6–26,4 V) Ausgangsstrom: 3,15 A (einstellbar 1,57–3,15 A) Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: max. 50 A / 500 ms @ 230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −40 °C bis +85 °C (Case) Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss (Hiccup), Überlast, Überspannung, Übertemperatur (Auto-Recovery) Überspannungskategorie: OVC II Isolationsspannung: 3,75 kV AC IP-OP, 2 kV AC IP-FG, 1,5 kV AC OP-FG Maße (L x B x H): 180 mm x 63 mm x 35,5 mm Gewicht: ca. 800 g Sicherheits- & EMV-Zertifikate: CE, UL8750, IEC/EN 61347-1/-2-13, IP65, EAC LED-Anzeige: keine Herstellergarantie: 3 Jahre Informationen zum MEAN WELL ELG-75-24A-3Y Das MEAN WELL ELG-75-24A-3Y ist ein hochflexibles 75-W-LED-Treiber-Netzteil der A-Serie mit einstellbarer Ausgangsspannung (21,6–26,4 V) und einstellbarem Strombereich (1,57–3,15 A) über integriertes Potentiometer für maximale Anpassungsfähigkeit an spezifische LED-Anforderungen. Mit dem universellen Eingangsspannungsbereich 100–305 V AC und DC-Kompatibilität bietet es weltweite Einsatzmöglichkeiten, während der hohe Wirkungsgrad von 88 % und Leerlaufleistung unter 0,5 W höchste Energieeffizienzstandards erfüllt. Das robuste Metallgehäuse mit IP65-Schutz gewährleistet zuverlässigen Betrieb in anspruchsvollen Innen- und Außenbereichen. Die extreme Betriebstemperaturspanne von -40 °C bis +85 °C Case-Temperatur in Kombination mit lüfterloser Konvektionskühlung ermöglicht wartungsfreien Dauerbetrieb auch unter härtesten Bedingungen. Intelligente Schutzfunktionen mit Hiccup-Modus und automatischer Wiederherstellung sowie umfassende Zertifizierungen wie UL8750, IEC/EN 61347 und IP65 machen es ideal für professionelle LED-Panelbeleuchtung, Flutlichtsysteme, Gewerbebeleuchtung und industrielle LED-Anwendungen. Die 3-Jahres-Herstellergarantie unterstreicht die Premium-Qualität dieses vielseitigen und langlebigen LED-Treibers.

Technische Informationen & Details zum MEAN WELL ELG-100-24A-3Y Netzteil Ausgangsleistung: 96 W (bei 200–305 V AC) / 70 W (bei 100–180 V AC) Ausgangsspannung: 24 V DC (einstellbar von 21,6–26,4 V DC) Ausgangsstrom: 4,0 A (einstellbar von 2,0–4,0 A) Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: KALTSTART 60 A @ 230 V AC Leerlauf- / Standby-Leistung: < 0,5 W Betriebstemperatur: −40 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Modus), Überlast (Konstantstrombegrenzung), Überspannung, Übertemperatur Isolationsspannung: 3750 V AC zwischen Eingang und Ausgang Einstellmöglichkeit: Spannungs- und Stromeinstellung über interne Potentiometer (A-Typ) Schutzart / Gehäuse: IP65, Metallgehäuse Maße (L x B x H): 199 mm x 63 mm x 35,5 mm Gewicht: ca. 850 g Sicherheits- & EMV-Zertifikate: UL8750 (Type HL), EN61347-1, EN61347-2-13, EN55015, EAC, CB, CE Eingangsanschluss: 3-poliges Eingangkabel mit Schutzleiter (3-wire AC input with PE) Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-100-24A-3Y Anwenderfreundliche Einstellungen direkt am Gerät ermöglicht das MEAN WELL ELG-100-24A-3Y über seine verbauten Einstell-Potentiometer (A-Typ), womit sich Betriebsspannung und Strombegrenzung bedarfsgerecht regulieren lassen. Die feste Verdrahtung mit einem 3-adrigen Netzeingangskabel inklusive Schutzleiter (PE) stellt eine fachgerechte und normkonforme Erdung sicher. Ein robust ausgeführtes Metallgehäuse nach Schutzart IP65 schirmt die Elektronik wirksam gegen Staubablagerungen sowie allseitiges Strahlwasser ab. Die komplett lüfterlose Bauweise nutzt freie Luftkonvektion für eine lautlose Wärmeadapterung über einen breiten Temperaturbereich von -40 °C bis +90 °C Gehäusetemperatur. Zertifiziert nach UL8750 (Type HL) für den Einsatz in explosionsgefährdeten Bereichen der Klasse I, Division 2, wird der verlässliche Dauerbetrieb von einer 5-jährigen Herstellergarantie abgedeckt.

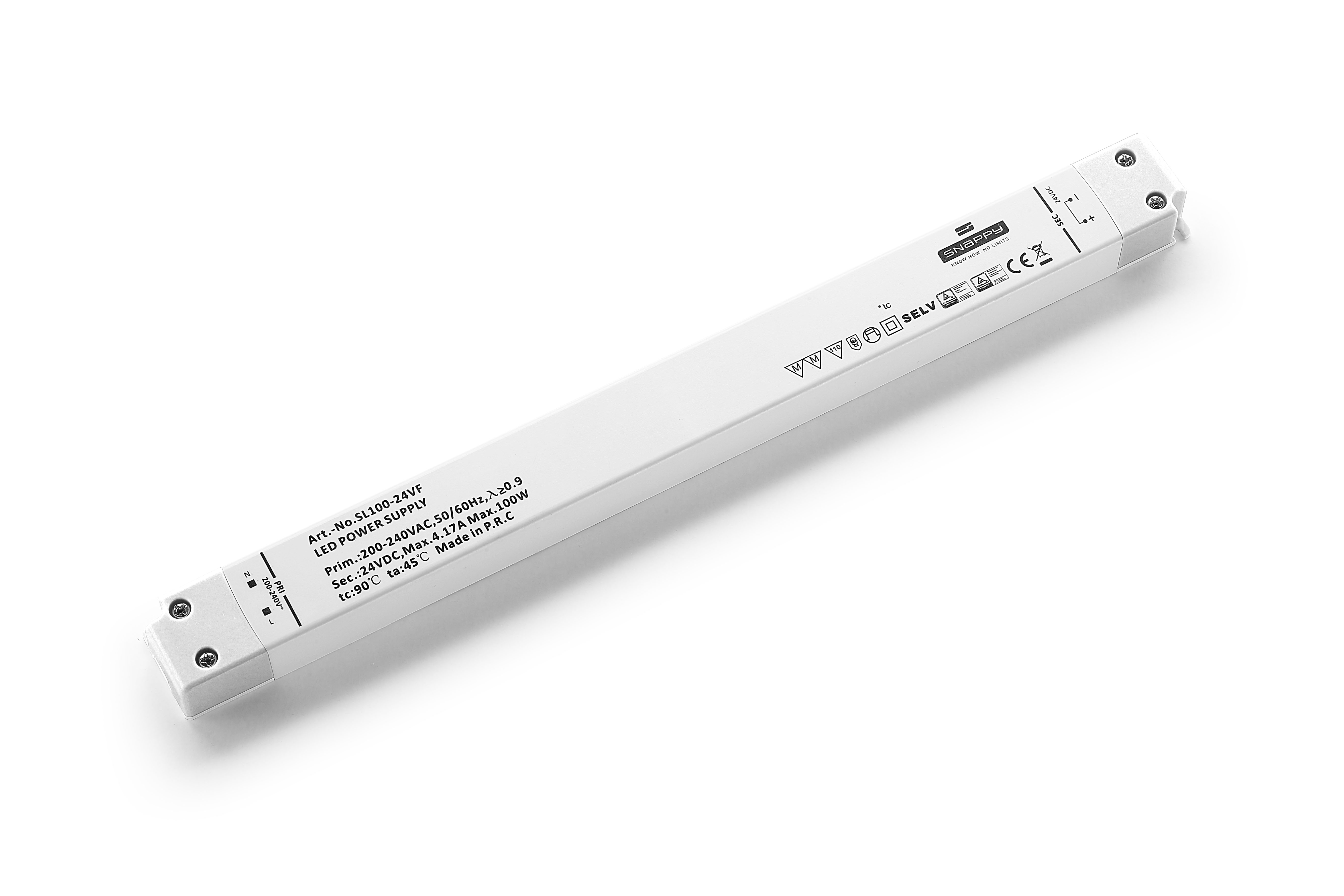

Technische Eigenschaften des SNAPPY SL100-24VF Nennleistung: 100 W Eingangsbereich von 200 bis 240VAC Ausgangsspannung: 24 VDC Class II Netzteil im Kunststoffgehäuse Lineare Bauform Schutzart IP20 Schutz vor Kurzschluss, Überspannung, Überlastung und Übertemperatur Informationen zum SNAPPY SL100-24VF Der Snappy SL100-24VF LED-Treiber mit einem Eingangsbereich von 200 bis 240 VAC liefert eine konstante Ausgangsspannung von 24 V mit einer 100 W Nennleistung. Dank der besonders niedrigen Höhe von 18,2mm ist das lineare LED-Netzteil äußerst platzsparend konzipiert. Die Konstruktion ist geeignet für die Installation in Möbelbeleuchtung, Lichtschienen sowie in Leuchtkästen. Mit der Schutzart IP20 des Kunststoffgehäuses kann das SL100-24VF Class II Netzteil bei einer Arbeitstemperatur von -20 bis +45°C und bei einer relativen Luftfeuchtigkeit zwischen 45% und 85% betrieben werden. Zudem verfügt der SL100-24VF LED-Treiber von Snappy über einen Schutz gegen Kurzschluss, Überlast, Überspannung sowie Übertemperatur. Eine Lebensdauer von 30.000 Stunden ist dabei garantiert. Weiterhin ist das Snappy SL100-24VF LED-Netzteil konform mit Sicherheitsstandards nach IEC61347-1, IEC61347-2-13, EN61547, EN61000-3-2 sowie weiteren Anforderungen, die für Netzteile im LED-Beleuchtungsbereich notwendig sind.

Technische Informationen & Details zum MEAN WELL LPF-40-24 Netzteil Ausgangsleistung: 40,08 W Ausgangsspannung: 24 V DC Ausgangsstrom: 1,67 A Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 86 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 50 A bei 230 V AC Leerlaufleistung: < 0,5 W Betriebstemperatur: Gehäusetemperatur (Tcase) −40 °C bis +80 °C Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überstrom, Überspannung, Übertemperatur Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 162,5 mm x 43 mm x 32 mm Gewicht: ca. 440 g Sicherheits- & EMV-Zertifikate: UL8750, ENEC EN61347-1, EN61347-2-13, IP67, EAC Herstellergarantie: 5 Jahre LED-Anzeige: Konstantspannungs- und Konstantstrom-Modus Leistungsfaktor: PF ≥ 0,95 bei 230 V AC Informationen zum MEAN WELL LPF-40-24 Erstklassige Leistungsfähigkeit und hohe Langlebigkeit prädestinieren dieses Industrienetzteil für anspruchsvolle LED-Applikationen in feuchten oder staubigen Umgebungen. Planer und Installateure setzen besonders auf das vollständig vergossene Gehäuse mit der zertifizierten Schutzart IP67, das einen wirksamen Schutz vor Umwelteinflüssen bietet. Im laufenden Betrieb überzeugt die Elektronik durch eine flexible Hybrid-Regelung aus Konstantspannung und Konstantstrom, wodurch Leuchtdioden optimal vor schädlichen Lastspitzen geschützt werden. Um auch unter widrigen thermischen Bedingungen einen störungsfreien Dauerbetrieb sicherzustellen, wurde der Treiber für einen breiten Betriebstemperaturbereich von -40 °C bis +80 °C konzipiert. Die Einhaltung globaler Qualitäts- und Sicherheitsvorgaben wird durch anerkannte Sicherheitszertifikate nach UL- und ENEC-Standards sowie ein schutzisoliertes Class-II-Design ohne Schutzleiteranschluss untermauert. Abgerundet wird dieses durchdachte Konzept durch eine verlässliche Herstellergarantie von 5 Jahren für maximale Investitionssicherheit. Dank des universellen Eingangsbereichs und der integrierten Leistungsfaktorkorrektur eignet sich das Modell hervorragend für Außenbeleuchtungen, Lichtbänder und moderne Werbeanlagen.
