Hutschienen Netzteile

Technische Eigenschaften des MEAN WELL MDR-20-24 Leistung: 24 W Eingangsbereich von 85 bis 264 VAC Ausgangsspannung: 24 VDC Einphasig Standby Ladeverbrauch <0,75 W Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 Integrierte aktive PFC-Funktion DC-OK-Signal Schutz vor Kurzschluss/ Überlast/ Überspannung Kühlung durch freie Luftkonvektion Informationen zum MEAN WELL MDR-20-24 Das einphasige Netzteil MDR-20-24 von MeanWell ist für die TS-35/7.5 oder TS-35/15 DIN-Hutschienen-Montage geeignet. Das MDR-20-24 liefert dabei zuverlässig eine Ausgangsleistung von 24 Watt, wobei der Eingangsspannungsbereich bei 85 - 264 VAC liegt. Eine Sekundärspannung von 24 VDC wird abgegeben. Dank der geringen Breite von 22,5mm des Plastikgehäuses ist die Mean Well MDR-20-Serie außerst platzsparend konzipiert. Weiterhin ist die Produktreihe konvektionsgekühlt, mit einer LED-Leuchtanzeige für Power-On ausgestattet sowie gegen Kurzschluss, Überlast und Überspannung geschützt . Die komplette MDR-20-Serie zeichnet sich durch einen niedrigen Standbyverbrauch von weniger als 0,75W sowie durch die integrierte aktive PFC-Funktion aus, welche einen leistungsfähigen Betrieb gewährleistet. Mit dem Built-in DC-OK-Signal agiert die Produktreihe als garantiert sichere Stromversorgung. Dabei besitzt die MeanWell MDR-20-Serie relevante Zulassungen und Zertifikate (UL508, TUV62368-1, EN61000-3-2, EN61204-3) für leichtindustrielle Anwendungsbereiche.

Technische Eigenschaften des MEAN WELL MDR-60-12 Nennleistung: 60 W Eingangsbereich: 85 – 264 VAC Sekundärspannung: 12 VDC Einphasig, kompaktes Profil Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 Wirkungsgrad von mehr als 85% Niedriger Standby-Verbrauch Integrierte aktive PFC-Funktion DC-OK Relaiskontakt Class I, Div 2 Gefahrenbereich Kühlung durch freie Luftkonvektion  Schutz vor Kurzschluss, Überlast und Überspannung  Informationen zum MEAN WELL MDR-60-12 Präsentiert von Mean Well handelt es sich bei dem Modell MDR-60-12 um ein einphasiges Hutschienen-Netzteil mit hoher Zuverlässigkeit und Stabilität. Dieses Schaltnetzteil verfügt über einen AC-Spannungsbereich von 85 bis 264 V mit Derating bei niedrigen Spannungen. Am Ausgang liefert das MeanWell MDR-60-12 eine geregelte Nennleistung von 60 W bei einem Strom von 5 A sowie einer stabilen Sekundärspannungen von 12 VDC.  Die komplette MDR-60-Serie von Mean Well ist für die direkte Montage auf DIN RAIL TS-35 / 7.5 oder 15 vorgesehen und damit in Verteilerkästen sowie Schaltschränken schnell und sauber installierbar. Weiterhin zeichnet sich die Produktreihe von MeanWell durch die im Gerät eingebaute aktive PFC-Funktion sowie den DC-OK-Relaiskontakt aus.  Darüber hinaus verfügt die Mean Well MDR-60-Serie über eine Kühlung durch freie Luftkonvektion. Diese ermöglicht einen lärmarmen Betrieb mit guter Arbeitseffizienz. Zudem erzielen die Schaltnetzteile von MeanWell einen hohen Wirkungsgrad von bis zu 88% bei einem Standby-Verbrauch von unter 0,75 W. Nicht zuletzt bieten die Hutschienen-Netzgerät von Mean Well umfassende Schutzmaßnahme gegen Kurzschluss, Überlast sowie Überspannung. Die MeanWell MDR-60-Serie ist für den Betrieb nach Class I, Div 2 Gefahrenbereichentwickelt worden und konform zudem mit allen grundlegenden Sicherheitsstandards nach UL508, UL62368-1, EN61000-3-2.

Technische Eigenschaften des MEAN WELL MDR-100-24 Nennleistung: 96 W Eingangsbereich: 85 – 264 VAC Ausgangsspannung: 24 VDC Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 ZCS / ZVS-Verfahren in Stromversorgungen niedriger Standby-Verbrauch von unter 1 W Hohe Wirkungsgrad von bis zu 86%  DC-OK Relaiskontakt LED-Lichtanzeige für Power-On Kühlung durch freie Luftkonvektion  Schutz vor Kurzschluss, Überhitzung, Überlast und Überspannung  Informationen zum MEAN WELL MDR-100-24 Mit dem MDR-100-24 präsentiert Mean Well ein zuverlässiges 96 W Hutschienen-Netzteil mit einem universellen Weitbereichseingang von 85 bis 264 VAC (Derating zwischen 85 und 100 VAC). Ausgegeben wird eine gebräuchliche Sekundärspannung von 24 VDC.  Speziell vorgesehen für eine Direktmontage auf den DIN-Hutschienen TS-35 / 7.5 oder 15, eignen sich die Schaltnetzteile der MeanWell MDR-100-Serie besonders für eine schnelle Installation in Schaltschränken und Verteilerkästen. Die Produktreihe ist desweiteren mit einer LED-Lichtanzeige und einem eingebauten DC-OK Relaiskontakt ausgestattet, welches für eine stabile Stromversorgung sorgt. Darüber hinaus verfügt die MDR-100-Serie von Mean Well über das ZCS/ZVS-Verfahren (Zero-Current-Switching/ Zero-Voltage-Switching). Dieses reduziert die Verlustleistung beim Betrieb und führt dadurch zu einer höheren Arbeitseffizienz. Mithilfe dieser Technik erzielt die Hutschienen-Netzteilreihe von MeanWell einen niedrigen Standby-Verbrauch von weniger als 1 Watt und gleichzeitig einen hohen Wirkungsgrad gegen 90%. Die konvektionsgekühlten Schaltnetzteile arbeiten dabei unter Betriebstemperaturen von bis zu +40°C bei Volllast sowie bei einer relativen Luftfeuchtigkeit zwischen 20% und 90% geräuscharm und fehlerfrei. Weiterhin bietet die Netzteilreihe von Mean Well umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überhitzung sowie Überspannung. Die MeanWell MDR-100-Serie erfüllt alle regulatorischen Sicherheits- und Störfestigkeitsstandards (UL508, EN62368-1, EN61204-3, EN61000-3-2, EN61000-3-3) für industrielle Hutschienen-Netzteile.

Technische Eigenschaften des MEAN WELL SDR-240-24  Leistung: 240 W  Eingangsbereich: 88 – 264 VAC  Ausgangsspannung: 24 VDC  Montierbar auf DIN-Hutschienen TS-35/7.5 oder TS-35/15  150% Spitzenleistungsfähigkeit  aktive PFC-Funktion  Hoher Wirkungsgrad von bis zu 94%  DC-OK-Relaisausgang  Kühlung durch freie Luftkonvektion  Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung  Informationen zum MEAN WELL SDR-240-24  Das Mean Well SDR-240-24 ist die optimale Stromversorgungslösung für industrielle Anwendungen. Dieses Hutschienen-Netzteil, welches über einen Eingangsbereich von 88 – 264 VAC (Derating bei 88 – 100 VAC) verfügt, liefert eine Nennleistung von 240 W mit einer geregelten 24 VDC Sekundärspannung. Zudem widersteht es einer hohen Spitzenlast von bis zu 150% der genormten Leistung für drei Sekunden.   Die SDR-240-Serie von MeanWell ist weiterhin speziell für eine Direktmontage auf den standardisierten DIN-Hutschienen TS-35/7.5 oder TS-35/15 vorgesehen. Damit können die Hutschienen-Netzteile auch in platzbegrenzten Schaltschränken und Verteilerkästen problemlos installiert werden.   Durch den im Gerät eingebauten DC-OK-Relaisausgang sowie die integrierte aktive PFC-Funktion ist die Stromversorgung der Mean Well SDR-240-Netzteilreihe überwacht und stabilisiert. Mit dem lüfterfreien Kühlsystem wird ein 94% Wirkungsgrad sowie ein geräuscharmer Betrieb mit besonders niedriger Verlustleistung erzielt. Dabei arbeiten die DIN-Hutschienen-Netzteile von MeanWell bei Umgebungstemperaturen von -25 bis +70°C, mit Derating ab +60°C, und bei 20 – 95% relativer Luftfeuchtigkeit.   Nicht zuletzt verfügt die Produktreihe über einen Schutz gegen Kurzschluss, Überlast, Überhitzung sowie Überspannung. Zudem ist die Mean Well SDR-240-Serie nach UL508, EN61000-6-2 sowie anderen grundlegenden Sicherheits- und Kompatibiltätsanforderungen (EN62368-1, EN60204-1) für die Versorgung in industriellen Umgebungen zertifiziert und zugelassen.

Technische Eigenschaften des MEAN WELL SDR-120-24 Leistung: 120 W Eingangsbereich: 88 – 264 VAC  Ausgangsspannung: 24 VDC Montierbar auf DIN-Hutschienen TS-35/7.5 oder TS-35/15 150% Spitzenleistungsfähigkeit aktive PFC-Funktion Hoher Wirkungsgrad von bis zu 91% DC-OK-Relaiskontakt Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung Informationen zum MEAN WELL SDR-120-24 Das kompakte und zuverlässige 120 W Schaltnetzteil SDR-120-24 von Mean Well ist speziell für die direkte Montage auf den DIN-Hutschienen TS-35/7.5 oder TS-35/15 vorgesehen. Es gibt eine stabilisierte Ausgangsspannung von 24 VDCaus, alle Modelle der SDR-120-Serie von MeanWell verfügen über einen Eingangsbereich von 88 bis 264 VAC (Derating bei 88 – 100 VAC) und eine Spitzenleistungsfähigkeit von bis zu 150% der Nennleistung für bis zu drei Sekunden.  Das konvektionsgekühlte DIN-Hutschienen-Netzteil SDR-120-24 von Mean Well erreicht einen hohen Wirkungsgrad von bis zu 91% und arbeitet bei einer Umgebungstemperatur von -25 bis +70°C, mit Derating ab +60°C, sowie einer relativenLuftfeuchtigkeit zwischen 20 und 95%. Weiterhin zeichnet sich die SDR-120-Serie von MeanWell durch die im Gerät integrierte aktive PFC-Funktion sowie den eingebauten DC-OK-Relaiskontakt aus, welcher eine leistungsfähige und sichere Stromversorgung beim Betrieb gewährleisten. Nicht zuletzt verfügt die Mean Well SDR-120-Serie über umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überspannung sowie Übertemperatur und erfüllt die grundlegenden Zulassungen und Zertifikate (UL508, EN61000-6-2, EN55032, EN62368-1) für die Versorgung von industriellen Anlagen.

Technische Eigenschaften des MEAN WELL WDR-120-24 Leistung: 120 W Eingangsspannungsbereich von 180 bis 550 VAC Ausgangspannung: 24 VDC Ein- und zweiphasig Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 DC-OK-Relaiskontakt Schutz vor Kurzschluss/ Überlast/ Überspannung/ Übertemperatur Kühlung durch freie Luftkonvektion Informationen zum MEAN WELL WDR-120-24 Mit dem Mean Well WDR-120-24 DIN-Hutschienen-Netzteil ist ein ein- und zweiphasiger Betrieb möglich. Es liefert eine Nennleistung von 120 Watt und verfügt über einen weiten Eingangsspannungsbereich von 180 bis 550 VAC. Zudem kann es die übliche Ausgangsspannung von 24V ausgeben. Es ist daher besonders für den Betrieb von Niederspannungsanlagen geeignet.  Neben der hohen Leistungsfähigkeit zeichnet sich das WDR-120-24 DIN-Hutschienen-Netzteil durch seine kompakte Bauform mit einer Breite von 40 mm und einem leichtgewichteten Metallgehäuse aus. Dank der schlanken und leichten Ausführung sowie der direkten Montage auf DIN-Hutschiene TS-35 / 7.5 oder 15 kann das Netzteil auch bei begrenzten Platzangebot in Schaltschränken und Verteilerkästen problemlos installiert werden. Außerdem verfügt es über ein lüfterloses Design mit freier Luftkonvektion, die den Betrieb bei Umgebungstemperaturen von -25°C bis +70°C sowie bei einer relativen Luftfeuchtigkeit von 20% bis 90% gewährleistet. Das Mean Well WDR-120-24 DIN-Hutschienen-Netzteil bietet umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur. Das WDR-120-24 von MeanWell erfüllt die internationale Sicherheitszulassung UL 508 und verfügt über eine Störfestigkeit für Industriebereiche gemäß der Norm EN61000-6-2. Durch den im Gerät eingebauten DC-OK-Relaisausgang für die Überwachung der Stromversorgung ist ein sicherer Betrieb gewährleistet.

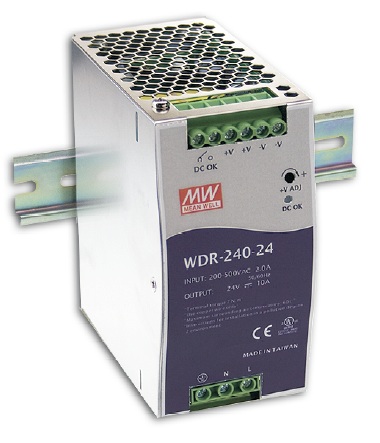

Technische Eigenschaften des MEAN WELL WDR-240-24 Nennleistung: 240 W Eingangsbereich von 180 bis 550 VAC Ausgangsspannung: 24 VDC Ein- und zweiphasiger Betrieb möglich Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 Aktive PFC-Funktion DC-OK-Relaiskontakt Hoher Wirkungsgrad von 91% Kühlung durch freie Luftkonvektion Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz Informationen zum MEAN WELL WDR-240-24 Mit dem WDR-240-24 präsentiert Mean Well ein leistungsstarkes DIN-Hutschienen-Netzteil für die zuverlässige Versorgung in Industriebereichen. Dieses Schaltnetzgerät liefert eine geregelte Leistung von 240 W bei einer vielfältig einsetzbaren 24 VDC Ausgangsspannung sowie einem Strom von 10 A. Am Eingang kann das ein- und zweiphasigeModell von MeanWell mit einem AC-Spannungsbereich zwischen 180 und 550 V (Derating bei 180 – 200 VAC) gespeist werden. Speziell vorgesehen für die Direktmontage auf DIN Rail TS-35 / 7.5 oder 15, eignet sich die komplette Produktreihe von Mean Well mit dem niedrigen Gehäuseprofil für die schnelle und aufwandslose Installation in platzbegrenzten Schaltschränken und Verteilerkästen. Die Netzteile der MeanWell WDR-240-Serie verfügen weiterhin über die Kühlung durch freie Luftkonvektion und können damit einen ruhigen Betrieb mit einem hohen Wirkungsgrad von bis zu 91% bei geringer Verlustleistung bewältigen. Neben der hohen Arbeitseffizienz zeichnet sich die Netzteilreihe von Mean Well durch die integrierte aktive PFC-Funktion sowie den eingebauten DC-OK Relaiskontakt für die stabile Stromversorgung aus. Nicht zuletzt sind die Hutschienen-Netzteile der Mean Well WDR-240-Serie kurzschlussfest und bieten einen Schutz gegen Überhitzung, Überlast sowie Überspannung. Alle Modelle von MeanWell erfüllen die regulatorischen Sicherheits-und Störfestigkeitsnormen gemäß UL 508, EN61000-3-2, EN61000-6-2, EN62368-1 für industriellen Anwendungen.

MEAN WELL NDR-120-24 Leistung: 120W Sekundärspannung: 24V Universeller AC Vollbereichseingang Schutz vor Kurzschluss, Überlast, Überspannung oder Überhitzung Kühlung durch freie Luftkonvektion Installierbar auf die DIN-Hutschienen TS-35/7.5 oder TS-35/15 UL508 (industrielles Kontrollausstattung) genehmigt EN61000-6-2 (EN50082-2) 100% Vollast Burn-in Test 3 Jahre Garantie Informationen zur kompletten MEAN WELL NDR-120 Serie Mit der MEAN WELL NDR-120 Serie stehen sehr ökonomische 120W Hutschienen-Schaltnetzteile zur Verfügung, welche auf TS-35/7.5 oder TS-35/15 montierbar sind. Das schlanke Design mit einer Breite von 32mm spart beim Einbau sehr viel Platz, wodurch die Planung und Umsetzung für den Betrieb der Industrieautomationen oder Kontrollsysteme erleichtert wird. Darüber hinaus verfügt die komplette Netzteilserie über einen AC Vollbereichseingang von 90VAC bis 264VAC. Zudem werden die EU Regularien für harmonischen Strom, EN61000-3-2, erfüllt. Das MEAN WELL NDR-120 wurde mit einem Aluminiumgehäuse ausgestattet, um eine Verbesserung bei der Ableitung von Verlustleistung zu bewirken und damit die Energieverschwendung zu minimieren. Unter freier Luftkonvektion und einem Arbeitstemperaturbereich von -20°C bis +70°C besitzt die komplette Serie eine Arbeitseffizienz von bis zu 89%. Weiterhin sind die Netzteile mit einem Konstantstrommodus zum Überspannungsschutz ausgestattet, wodurch diese für verschiedene induktive und kapazitive Anwendungen geeignet sind. Zuletzt machen die vollständigen Schutzfunktionen und relevanten Zertifikate für industrielle Kontrollgeräte (UL508, TÜV EN60950-1, etc.) die MEAN WELL NDR-120 Schaltnetzteile zu einer höchst wettbewerbsfähigen Netzteil-Lösung für Industrieanwendungen.

MEAN WELL NDR-240-24 Leistung: 240W Sekundärspannung: 24V Universeller AC Vollbereichseingang Schutz vor Kurzschluss, Überlast, Überspannung oder Überhitzung Kühlung durch freie Luftkonvektion Installierbar auf die DIN-Hutschienen TS-35/7.5 oder TS-35/15 UL508 (industrielles Kontrollausstattung) genehmigt EN61000-6-2 (EN50082-2) 100% Vollast Burn-in Test 3 Jahre Garantie Informationen zur kompletten MEAN WELL NDR-240 Serie Mit der MEAN WELL NDR-240 Serie stehen sehr ökonomische 240W Hutschienen-Schaltnetzteile zur Verfügung, welche auf TS-35/7.5 oder TS-35/15 montierbar sind. Das schlanke Design mit einer Breite von 32mm spart beim Einbau sehr viel Platz, wodurch die Planung und Umsetzung für den Betrieb der Industrieautomationen oder Kontrollsysteme erleichtert wird. Darüber hinaus verfügt die komplette Netzteilserie über einen AC Vollbereichseingang von 90VAC bis 264VAC. Zudem werden die EU Regularien für harmonischen Strom, EN61000-3-2, erfüllt. Das MEAN WELL NDR-240 wurde mit einem Aluminiumgehäuse ausgestattet, um eine Verbesserung bei der Ableitung von Verlustleistung zu bewirken und damit die Energieverschwendung zu minimieren. Unter freier Luftkonvektion und einem Arbeitstemperaturbereich von -20°C bis +70°C besitzt die komplette Serie eine Arbeitseffizienz von bis zu 90%. Weiterhin sind die Netzteile mit einem Konstantstrommodus zum Überspannungsschutz ausgestattet, wodurch diese für verschiedene induktive und kapazitive Anwendungen geeignet sind. Zuletzt machen die vollständigen Schutzfunktionen und relevanten Zertifikate für industrielle Kontrollgeräte (UL508, TÜV EN60950-1, etc.) die MEAN WELL NDR-240 Schaltnetzteile zu einer höchst wettbewerbsfähigen Netzteil-Lösung für Industrieanwendungen.

MEAN WELL NDR-480-24 Leistung: 480W Sekundärspannung: 24V Universeller AC Vollbereichseingang Schutz vor Kurzschluss, Überlast, Überspannung oder Überhitzung Kühlung durch freie Luftkonvektion Installierbar auf die DIN-Hutschienen TS-35/7.5 oder TS-35/15 UL508 (industrielles Kontrollausstattung) genehmigt EN61000-6-2 (EN50082-2) 100% Vollast Burn-in Test 3 Jahre Garantie Informationen zur kompletten MEAN WELL NDR-480 Serie Mit der MEAN WELL NDR-480 Serie stehen sehr ökonomische 480W Hutschienen-Schaltnetzteile zur Verfügung, welche auf TS-35/7.5 oder TS-35/15 montierbar sind. Das schlanke Design mit einer Breite von 32mm spart beim Einbau sehr viel Platz, wodurch die Planung und Umsetzung für den Betrieb der Industrieautomationen oder Kontrollsysteme erleichtert wird. Darüber hinaus verfügt die komplette Netzteilserie über einen AC Vollbereichseingang von 90VAC bis 264VAC. Zudem werden die EU Regularien für harmonischen Strom, EN61000-3-2, erfüllt. Das MEAN WELL NDR-480 wurde mit einem Aluminiumgehäuse ausgestattet, um eine Verbesserung bei der Ableitung von Verlustleistung zu bewirken und damit die Energieverschwendung zu minimieren. Unter freier Luftkonvektion und einem Arbeitstemperaturbereich von -20°C bis +70°C besitzt die komplette Serie eine Arbeitseffizienz von bis zu 92,5%. Weiterhin sind die Netzteile mit einem Konstantstrommodus zum Überspannungsschutz ausgestattet, wodurch diese für verschiedene induktive und kapazitive Anwendungen geeignet sind. Zuletzt machen die vollständigen Schutzfunktionen und relevanten Zertifikate für industrielle Kontrollgeräte (UL508, TÜV EN60950-1, etc.) die MEAN WELL NDR-480 Schaltnetzteile zu einer höchst wettbewerbsfähigen Netzteil-Lösung für Industrieanwendungen.
