Technische Informationen & Details zum MEAN WELL HDR-100-24N Netzteil Ausgangsleistung: 100,8 W Ausgangsspannung: 24 V DC (Nennspannung) Ausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsbereit) / 120 – 370 V DC (390 V DC betriebsbereit), 47 – 63 Hz Wirkungsgrad: typ. 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannungs-Einstellbereich: 21,6 – 29 V DC (erweiterter Non‑LPS‑Bereich) Spannungstoleranz: ±2,0 % Netzregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 60 ms @230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms @230 V AC / 12 ms @115 V AC (Volllast) AC-Eingangsstrom (typ.): 3 A @115 V AC / 1,6 A @230 V AC Einschaltstrom: 35 A @115 V AC / 70 A @230 V AC (Kaltstart) Leerlaufleistungsaufnahme: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Leistungsderating gemäß Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % rF, nicht kondensierend Kühlung: lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup‑Mode, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nennausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Wiedereinschalten) Überspannungsschutz-Schwelle: 30 – 36 V DC Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % rF Maße (B x H x T): 70 mm x 90 mm x 54,5 mm Gewicht: ca. 270 g Gehäusematerial: isolierendes Kunststoffgehäuse, Schutzklasse II, ultra‑schlankes 4‑SU‑Stufengehäuse Montage: DIN‑Schiene TS35/7,5 oder TS35/15 Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) Sicherheits- & EMV-Zertifizierungen: UL 62368‑1, UL 508, TUV BS EN/EN 61558‑2‑16, BS EN/EN 61558‑1, IEC 62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252, konform zu BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000‑6‑2, BS EN/EN 61204‑3 LPS-Klassifizierung: Nicht‑LPS (erweiterter Einstellbereich, höhere Ausgangsleistung bis 100,8 W) LED-Anzeige: Power‑On‑Status‑LED Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-100-24N Das MEAN WELL HDR-100-24N ist die Non‑LPS‑Ausführung der HDR‑100‑24‑Baureihe und liefert bis zu 100,8 W bei 24 V DC und 4,2 A in einem nur 70 mm breiten DIN‑Schienen-Gehäuse. Der erweiterte Ausgangsspannungsbereich von 21,6 bis 29 V bietet zusätzliche Spannungsreserve für lange Leitungen, Motoranläufe oder andere anspruchsvolle 24‑V‑Lasten und geht damit deutlich über den engeren LPS‑Bereich der „Blank“-Modelle hinaus. In Verbindung mit universellem Weitbereichseingang, hohem Wirkungsgrad, lüfterloser Konvektion, umfassenden Schutzfunktionen und zahlreichen internationalen Zertifizierungen ist das HDR-100-24N eine sehr leistungsfähige und flexible 24‑V‑Stromversorgung für industrielle Steuerungen, Gebäudeautomation, Ventile, Relais, Sensorik und OEM‑Applikationen, die die volle 100‑W‑Leistungsklasse ausschöpfen müssen.

Technische Eigenschaften des MEAN WELL PLN-100-24 Leistung: 96W Universeller AC Eingang/ Breiter Eingangsbereich von 90 bis 264VAC Schutz vor Kurzschluss/ Überstrom/ Überspannung/ Überhitzung Kühlung durch freie Luftkonvektion Eingebaute Konstantstrombegrenzungsschaltung mit einstellbarem OCP Level Vollständig isoliertes Plastikgehäuse Integrierte, aktive PFC-Funktion IP64 Design für Indoor und Outdoor Installationen Schmale und kompakte Größe Class II Schaltnetzteil/ kein FG 100% Volllast burn-in Test Hohe Zuverlässigkeit, niedrige Kosten: bestes Preis-Leistungsverhältnis Geeignet für feuchte/ nasse Umgebung Geeignet für LED Beleuchtungen und LED Displays 2 Jahre Garantie

Technische Informationen & Details zum MEAN WELL ELG-75-24DA-3Y Netzteil Ausgangsleistung: 75,6 W Ausgangsspannung: 24 V DC Ausgangsstrom: 3,15 A Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: max. 50 A / 500 ms @ 230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −40 °C bis +85 °C (Case) Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss (Hiccup), Überlast, Überspannung, Übertemperatur (Auto-Recovery) Überspannungskategorie: OVC II Isolationsspannung: 3,75 kV AC IP-OP, 2 kV AC IP-FG, 1,5 kV AC OP-FG Maße (L x B x H): 180 mm x 63 mm x 35,5 mm Gewicht: ca. 800 g Sicherheits- & EMV-Zertifikate: CE, UL8750, IEC/EN 61347-1/-2-13, IP67, EAC, DALI LED-Anzeige: keine Herstellergarantie: 3 Jahre Informationen zum MEAN WELL ELG-75-24DA-3Y Das MEAN WELL ELG-75-24DA-3Y ist ein professionelles DALI-kompatibles 75-W-LED-Treiber-Netzteil der DA-Serie mit vollständiger Unterstützung des IEC62386 DALI-Protokolls (16 Gruppen, 64 Adressen) für intelligente Beleuchtungssteuerung in modernen Gebäuden. Der universelle Eingangsspannungsbereich 100–305 V AC mit integriertem aktiven PFC-Schaltkreis und DC-Kompatibilität bietet globale Flexibilität, während 88 % Wirkungsgrad und Standby-Verbrauch unter 0,5 W höchste Energieeffizienzstandards erfüllen. Das IP67-zertifizierte Aluminiumgehäuse mit 3-adrigem Schutzleiterkabel gewährleistet vollständigen Schutz in den anspruchsvollsten Außen- und Industrieumgebungen. Mit -40 °C bis +85 °C Case-Temperaturbereich, 6kV Surge Immunity und lüfterloser Konvektionskühlung ermöglicht es zuverlässigen Dauerbetrieb unter Extrembedingungen. SELV-konforme Schutzschaltungen mit automatischer Wiederherstellung und umfassende Zertifizierungen wie UL8750, IEC/EN 61347-1/-2-13 sowie EMV-Normen EN55015 machen es zum idealen Partner für smart office lighting, hotelbeleuchtung, Ladenbeleuchtung und zentrale DALI-Beleuchtungsmanagement-Systeme. Die 3-Jahres-Herstellergarantie garantiert langfristige Betriebssicherheit dieses zukunftsweisenden DALI-LED-Treibers.

Technische Informationen & Details zum MEAN WELL ELG-150-24A-3Y LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsstrom / Nennstrom: 6,25 A Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Spannungseinstellbereich: 21,6 – 26,4 V (einstellbar über integriertes Potentiometer) Stromeinstellbereich: 3,2 – 6,25 A (einstellbar über integriertes Potentiometer) Netzkabel-Ausführung (-3Y): 3-adriges Eingangsnetzkabel mit Schutzleiter (PE) für PE-Schutzklasse I Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Wirkungsgrad: ca. 88,5 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP65 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (28 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit 3-poligem Eingangs-Kabel (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24A-3Y Der MEAN WELL ELG-150-24A-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als A-Type verfügt es über die Schutzart IP65 sowie zwei interne Potentiometer zur Feinjustierung von Ausgangsspannung (21,6 bis 26,4 V) und Ausgangsstrom (3,2 bis 6,25 A). Die Kennzeichnung -3Y steht für ein werkseitig montiertes 3-adriges Eingangskabel inklusive gelb-grünem Schutzleiter (PE) gemäß europäischen Sicherheitsnormen. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24A-3Y mit einer 5-jährigen Herstellergarantie geliefert.

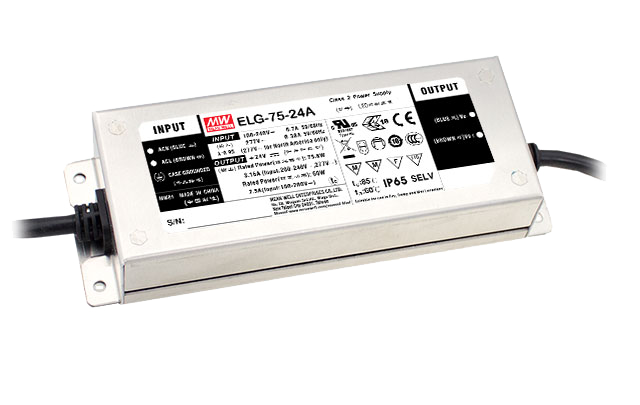

Technische Informationen & Details zum MEAN WELL ELG-75-24A-3Y Netzteil Ausgangsleistung: 75,6 W Ausgangsspannung: 24 V DC (einstellbar 21,6–26,4 V) Ausgangsstrom: 3,15 A (einstellbar 1,57–3,15 A) Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: max. 50 A / 500 ms @ 230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −40 °C bis +85 °C (Case) Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss (Hiccup), Überlast, Überspannung, Übertemperatur (Auto-Recovery) Überspannungskategorie: OVC II Isolationsspannung: 3,75 kV AC IP-OP, 2 kV AC IP-FG, 1,5 kV AC OP-FG Maße (L x B x H): 180 mm x 63 mm x 35,5 mm Gewicht: ca. 800 g Sicherheits- & EMV-Zertifikate: CE, UL8750, IEC/EN 61347-1/-2-13, IP65, EAC LED-Anzeige: keine Herstellergarantie: 3 Jahre Informationen zum MEAN WELL ELG-75-24A-3Y Das MEAN WELL ELG-75-24A-3Y ist ein hochflexibles 75-W-LED-Treiber-Netzteil der A-Serie mit einstellbarer Ausgangsspannung (21,6–26,4 V) und einstellbarem Strombereich (1,57–3,15 A) über integriertes Potentiometer für maximale Anpassungsfähigkeit an spezifische LED-Anforderungen. Mit dem universellen Eingangsspannungsbereich 100–305 V AC und DC-Kompatibilität bietet es weltweite Einsatzmöglichkeiten, während der hohe Wirkungsgrad von 88 % und Leerlaufleistung unter 0,5 W höchste Energieeffizienzstandards erfüllt. Das robuste Metallgehäuse mit IP65-Schutz gewährleistet zuverlässigen Betrieb in anspruchsvollen Innen- und Außenbereichen. Die extreme Betriebstemperaturspanne von -40 °C bis +85 °C Case-Temperatur in Kombination mit lüfterloser Konvektionskühlung ermöglicht wartungsfreien Dauerbetrieb auch unter härtesten Bedingungen. Intelligente Schutzfunktionen mit Hiccup-Modus und automatischer Wiederherstellung sowie umfassende Zertifizierungen wie UL8750, IEC/EN 61347 und IP65 machen es ideal für professionelle LED-Panelbeleuchtung, Flutlichtsysteme, Gewerbebeleuchtung und industrielle LED-Anwendungen. Die 3-Jahres-Herstellergarantie unterstreicht die Premium-Qualität dieses vielseitigen und langlebigen LED-Treibers.

Technische Informationen & Details zum MEAN WELL HDR-60-12 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 12 V DC Ausgangsstrom: 4,5 A Strombereich: 0 – 4,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 120 mVp-p Ausgangsspannung einstellbar: 10,8 – 13,8 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC TP TC 004, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-12 Das MEAN WELL HDR-60-12 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine robuste 12-V-DC-Ausgangsspannung mit 4,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und ein hoher Wirkungsgrad von bis zu 88 % ermöglichen eine energieeffiziente Versorgung von Gebäudeautomationssystemen, Hausautomationszentralen und industriellen Steuerungen. Dank des einstellbaren Ausgangsbereichs von 10,8–13,8 V lässt sich die 12-V-Schiene fein justieren, um Leitungsverluste zu kompensieren und Relais, Sensoren, Aktoren und Steuerplatinen stabil zu speisen. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht den Aufbau, da kein separater Schutzleiteranschluss erforderlich ist. Zusammen mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufaufnahme unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfangreichen Schutz- und Zulassungsmerkmalen ist das HDR-60-12 eine zuverlässige, langlebige und wartungsarme 12-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.
