0-10 / 1-10 / PWM / Ω: LED-Netzteile Konstantspannung (CV)

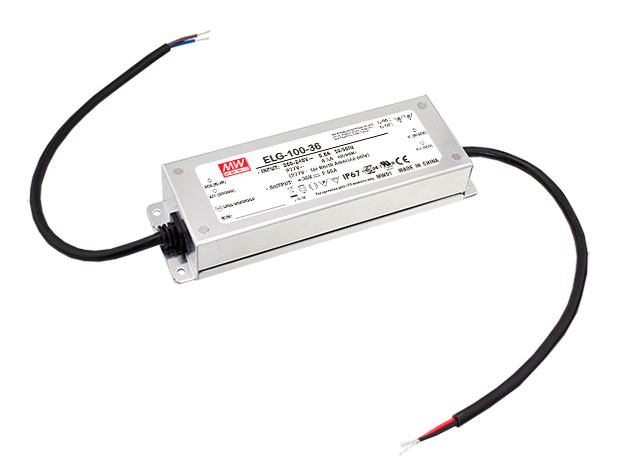

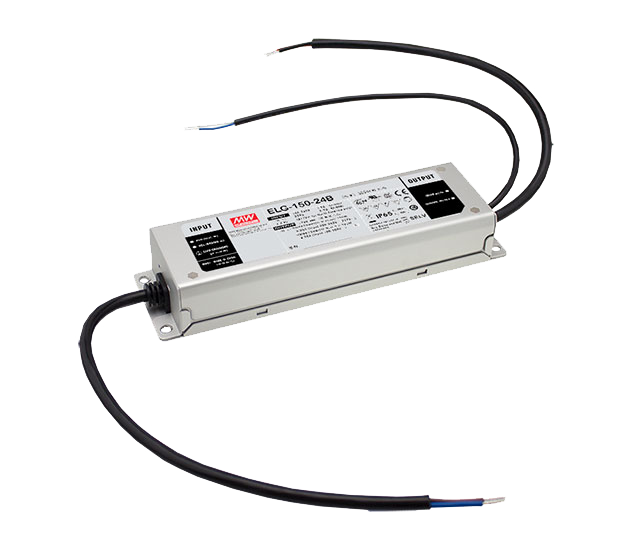

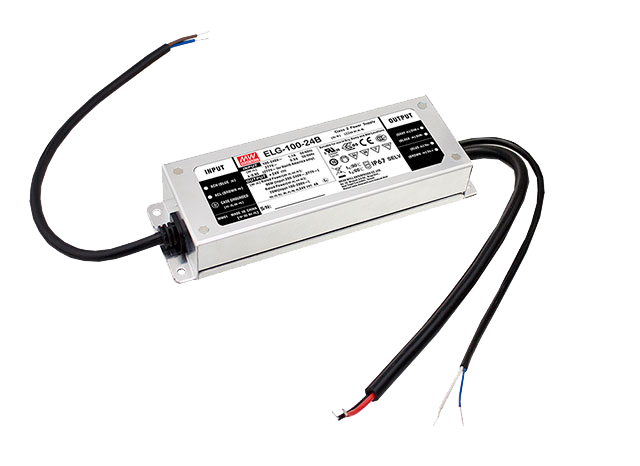

Für das Steuern von dimmfähigen LED-Netzteilen (LED-Treibern) eignen sich die Standard-Niedervolt-Verfahren 0-10V / 1-10V und PWM (PulsWeitenModulation). Hierbei ist zu beachten, dass neben Phase (L), Neutralleiter (N) und Schutzleiter (PE) zudem zwei Steuerleitungen nötig sind. Über diese werden Befehle, z.B. von elektronischen Potentiometern, einer SPS, einem Raspberry Pi oder auch eines IoT (Internet of Things) Geräts an den LED-Treiber übermittelt. Die 0-10V Steuerung ermöglicht die vollständige Ausdimmung der LEDs ohne Trennung der Phase. Das LED-Netzteil verbraucht dabei in seinem Standby Modus jedoch weiterhin Strom (max. 0,5W). Dies ist bei der 1-10V Steuerung nicht der Fall. Dafür ist hier die Dimmung nur bis zu ~ 6-10% der maximalen Lichtintensität möglich. Das Ausschalten der LEDs muss durch Trennung der Phase per Schalter geschehen. Bei der PWM-Steuerung erfolgt die Übermittlung der Dimminformation digital. Das PWM-Signal (häufig mit einem Pegel zwischen 3 und 10V) wird von einem Kontroller durch hochfrequentes Ein- und Ausschalten des Schwachstroms generiert. Der LED-Treiber gibt sowohl Pegel als auch Frequenz vor. Die Einschalt- bzw. Ausschaltdauer steuert somit den LED-Treiber bzw. indirektdie LED-Helligkeit. Hierbei ist es wichtig, zwischen PWM als Steuersignal und PWM als Dimmverfahren zu unterscheiden. Das Steuersignal überträgt das gewünschte Helligkeitslevel vom Controller zum LED-Netzteil. Dieses wiederum reagiert auf das Signal und regelt die Helligkeit der angeschlossenen LEDs. In diesem Schritt kann das PWM-Dimmverfahren zum Einsatz kommen. Neben diesem ist das Dimmen von LEDs mittels Reduktion des Ausgangsstromes, also mit einer Stromsenkung, verbreitet. In diesem Fall steuert das PWM-Signal die Stromsenkung (nicht die PWM-Dimmung). In manchen Fällen ist statt der Steuerung des LED-Treibers jedoch lediglich ein Einstellen (festlegen eines fixen Lichtlevels) nötig. Dies wird von vielen LED-Netzteilen per externem Widerstand unterstützt. Die Widerstandsgröße (Ω-Wert) bestimmt dabei die abgegebene Lichtleistung. Praktischerweise ist dies außerdem mit einem herkömmlichen Potentiometer möglich. Mean Wells LED-Netzteile zeichnen sich durch Kompatibilität mit allen dargestellten Dimmverfahren (3-in-1 Dimmung) aus. Die LED-Treiber sind in Ausgangsspannungen von 12V bis 58V sowie Leistungen von 16W bis 600W erhältlich.
