Technische Informationen & Details zum MEAN WELL ELG-100-24A-3Y Netzteil Ausgangsleistung: 96 W (bei 200–305 V AC) / 70 W (bei 100–180 V AC) Ausgangsspannung: 24 V DC (einstellbar von 21,6–26,4 V DC) Ausgangsstrom: 4,0 A (einstellbar von 2,0–4,0 A) Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: KALTSTART 60 A @ 230 V AC Leerlauf- / Standby-Leistung: < 0,5 W Betriebstemperatur: −40 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Modus), Überlast (Konstantstrombegrenzung), Überspannung, Übertemperatur Isolationsspannung: 3750 V AC zwischen Eingang und Ausgang Einstellmöglichkeit: Spannungs- und Stromeinstellung über interne Potentiometer (A-Typ) Schutzart / Gehäuse: IP65, Metallgehäuse Maße (L x B x H): 199 mm x 63 mm x 35,5 mm Gewicht: ca. 850 g Sicherheits- & EMV-Zertifikate: UL8750 (Type HL), EN61347-1, EN61347-2-13, EN55015, EAC, CB, CE Eingangsanschluss: 3-poliges Eingangkabel mit Schutzleiter (3-wire AC input with PE) Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-100-24A-3Y Anwenderfreundliche Einstellungen direkt am Gerät ermöglicht das MEAN WELL ELG-100-24A-3Y über seine verbauten Einstell-Potentiometer (A-Typ), womit sich Betriebsspannung und Strombegrenzung bedarfsgerecht regulieren lassen. Die feste Verdrahtung mit einem 3-adrigen Netzeingangskabel inklusive Schutzleiter (PE) stellt eine fachgerechte und normkonforme Erdung sicher. Ein robust ausgeführtes Metallgehäuse nach Schutzart IP65 schirmt die Elektronik wirksam gegen Staubablagerungen sowie allseitiges Strahlwasser ab. Die komplett lüfterlose Bauweise nutzt freie Luftkonvektion für eine lautlose Wärmeadapterung über einen breiten Temperaturbereich von -40 °C bis +90 °C Gehäusetemperatur. Zertifiziert nach UL8750 (Type HL) für den Einsatz in explosionsgefährdeten Bereichen der Klasse I, Division 2, wird der verlässliche Dauerbetrieb von einer 5-jährigen Herstellergarantie abgedeckt.

Technische Informationen & Details zum MEAN WELL HDR-100-24N Netzteil Ausgangsleistung: 100,8 W Ausgangsspannung: 24 V DC (Nennspannung) Ausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsbereit) / 120 – 370 V DC (390 V DC betriebsbereit), 47 – 63 Hz Wirkungsgrad: typ. 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannungs-Einstellbereich: 21,6 – 29 V DC (erweiterter Non‑LPS‑Bereich) Spannungstoleranz: ±2,0 % Netzregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 60 ms @230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms @230 V AC / 12 ms @115 V AC (Volllast) AC-Eingangsstrom (typ.): 3 A @115 V AC / 1,6 A @230 V AC Einschaltstrom: 35 A @115 V AC / 70 A @230 V AC (Kaltstart) Leerlaufleistungsaufnahme: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Leistungsderating gemäß Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % rF, nicht kondensierend Kühlung: lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup‑Mode, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nennausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Wiedereinschalten) Überspannungsschutz-Schwelle: 30 – 36 V DC Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % rF Maße (B x H x T): 70 mm x 90 mm x 54,5 mm Gewicht: ca. 270 g Gehäusematerial: isolierendes Kunststoffgehäuse, Schutzklasse II, ultra‑schlankes 4‑SU‑Stufengehäuse Montage: DIN‑Schiene TS35/7,5 oder TS35/15 Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) Sicherheits- & EMV-Zertifizierungen: UL 62368‑1, UL 508, TUV BS EN/EN 61558‑2‑16, BS EN/EN 61558‑1, IEC 62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252, konform zu BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000‑6‑2, BS EN/EN 61204‑3 LPS-Klassifizierung: Nicht‑LPS (erweiterter Einstellbereich, höhere Ausgangsleistung bis 100,8 W) LED-Anzeige: Power‑On‑Status‑LED Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-100-24N Das MEAN WELL HDR-100-24N ist die Non‑LPS‑Ausführung der HDR‑100‑24‑Baureihe und liefert bis zu 100,8 W bei 24 V DC und 4,2 A in einem nur 70 mm breiten DIN‑Schienen-Gehäuse. Der erweiterte Ausgangsspannungsbereich von 21,6 bis 29 V bietet zusätzliche Spannungsreserve für lange Leitungen, Motoranläufe oder andere anspruchsvolle 24‑V‑Lasten und geht damit deutlich über den engeren LPS‑Bereich der „Blank“-Modelle hinaus. In Verbindung mit universellem Weitbereichseingang, hohem Wirkungsgrad, lüfterloser Konvektion, umfassenden Schutzfunktionen und zahlreichen internationalen Zertifizierungen ist das HDR-100-24N eine sehr leistungsfähige und flexible 24‑V‑Stromversorgung für industrielle Steuerungen, Gebäudeautomation, Ventile, Relais, Sensorik und OEM‑Applikationen, die die volle 100‑W‑Leistungsklasse ausschöpfen müssen.

Innerhalb der EU nicht als LED-Treiber zugelassen! Not approved as an LED driver within the EU! Eine zugelassene Alternative ist z.B. die LPF-25-Serie Technische Eigenschaften des MEAN WELL APV-35-24 Nennleistung: 36 W AC-Spannungsbereich: 90 bis 264 VAC  Sekundärspannung: 24 VDC 300 VAC Spannungsschwankungen widerstehen Kompakte Bauform Schutzart IP42 Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss, Überspannung und Überlast Informationen zum MEAN WELL APV-35-24 Mit dem APV-35-24 stellt Mean Well ein kompaktes und robustes LED-Netzgerät für Niederspannungsanlagen wie z. B. LED-Dekorationen und LED-Leuchtreklamen dar. Es verfügt über einen weltweit anwendbaren Weitbereichseingang von 90 bis 264 VAC mit Derating bei 90 und 100 VAC und erzeugt eine geregelte Nennleistung von 36 W. Ausgegeben wird eine vielfältig einsetzbare 24 VDC Konstantspannung sowie ein Ausgangsstrom von 1,5 A. Die sämtliche Mean Well APV-35-Serie ist des Weiteren widerstandsfähig gegen 300 VAC Spannungsschwankungen für bis zu fünf Sekunden. Damit ist eine stabile Stromversorgung und ein sicherer Betrieb gewährleistet. Mit der kompakten Bauweise sowie der Schutzart IP42 eignen sich die LED-Schaltnetzteile von MeanWell besonders gut für Indoor-Installationen. Die konvektionsgekühlte Produktreihe sorgt weiterhin für einen geräuscharmen Betrieb und kann einen Wirkungsgrad von bis zu 85% erreichen. Nicht zuletzt sind die APV-35-Modelle von Mean Well ausgangsseitig kurzschlussfest und bieten einen Schutz gegen Überlast sowie Überspannung. Die Produktserie erfülle dabei alle grundlegenden Sicherheits- und Störfestigkeitsstandards gemäß UL8750, EN61000-3-2, EN55035 sowie weitere Normen. Mit hoher Zuverlässigkeit sowie herausragender Kosteneffizienz ist die MeanWell APV-35-Serie die optimale Lösung für LED-Beleuchtungen mit Niederspannungen. Nur für den Einbau in Geräten, die einen anderen Primärgebrauch aufweisen als die Beleuchtung, z. B.Kopiergeräte, Overhead- und Diaprojektoren oder für Skalen- und Anzeigebeleuchtung.

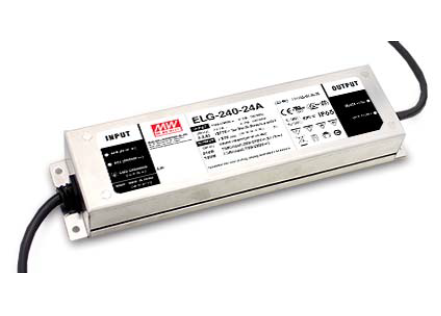

Technische Eigenschaften des MEAN WELL ELG-240-24B-3Y Leistung: 240W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP67 3 in 1 Dimmfunktion (0~10Vdc, 10V PWM Signal, Widerstand) Mit PE (Varianten ohne 3Y: PE am Gehäuse!) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-240 Serie Bei der MEAN WELL ELG-240 Serie handelt es sich um 240W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-240 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 24V bis 54V an. Dank des 93% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-240 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Informationen & Details zum MEAN WELL ELG-240-24A-3Y Netzteil Ausgangsleistung: 240 W Ausgangsspannung: 24 V DC Ausgangsstrom: 10 A Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 93 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: COLD START 60 A bei 230 V AC Leerlaufleistung: < 0,5 W Betriebstemperatur: −40 °C bis +90 °C Gehäusetemperatur Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur Schutzart: IP65 Isolationsspannung: I/P-O/P: 3,75 kV AC Maße (L x B x H): 244 mm x 71 mm x 37,5 mm Gewicht: ca. 1,22 kg Sicherheits- & EMV-Zertifikate: UL8750 (Type HL), CSA, IEC/EN 61347-1, EAC Besonderheit: 3-Leiter-Eingang (3Y) mit Schutzleiter Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-240-24A-3Y Das MEAN WELL ELG-240-24A-3Y ist ein äußerst robustes LED-Netzteil, das speziell für anspruchsvolle Industrie- und Beleuchtungsanwendungen entwickelt wurde. Es zeichnet sich durch eine herausragende thermische Beständigkeit aus, da es einen erweiterten Betriebstemperaturs-Bereich von bis zu +90 °C Gehäusetemperatur unterstützt. Dank des integrierten Schutzleiteranschlusses (3Y-Variante) und umfassender EMV-Filter erfüllt dieses Modell höchste Sicherheitsstandards im professionellen Außeneinsatz. Für maximale Flexibilität bei der Installation sorgt das widerstandsfähige Metallgehäuse mit der Schutzart IP65, welches das Gerät zuverlässig vor Staub und Strahlwasser schützt. Zudem lässt sich der Ausgangsstrom präzise über ein internes Potentiometer anpassen, wodurch verschiedenste LED-Module optimal angesteuert werden können. Im Hinblick auf Langlebigkeit und Betriebssicherheit überzeugt die Serie durch eine MTBF von über 2,3 Millionen Stunden sowie offizielle Zulassungen wie die anspruchsvolle Zertifizierung nach UL8750 (Type HL) für den Einsatz in explosionsgefährdeten Bereichen. Planer und Installateure profitieren zudem von einer außergewöhnlich langen Herstellergarantie von 5 Jahren, die die hohe Zuverlässigkeit des Netzteils unterstreicht. Durch die Kombination aus hohem Wirkungsgrad, aktiver PFC-Funktion und effizienter Konvektionskühlung ohne Lüfter eignet sich das Netzteil perfekt für LED-Straßenbeleuchtungen, Hallenbeleuchtungen und komplexe Außeninstallationen. Es minimiert Wartungskosten und gewährleistet einen dauerhaft stabilen Betrieb unter widrigsten Umgebungsbedingungen.

Technische Informationen & Details zum MEAN WELL ELG-150-24A-3Y LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsstrom / Nennstrom: 6,25 A Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Spannungseinstellbereich: 21,6 – 26,4 V (einstellbar über integriertes Potentiometer) Stromeinstellbereich: 3,2 – 6,25 A (einstellbar über integriertes Potentiometer) Netzkabel-Ausführung (-3Y): 3-adriges Eingangsnetzkabel mit Schutzleiter (PE) für PE-Schutzklasse I Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Wirkungsgrad: ca. 88,5 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP65 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (28 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit 3-poligem Eingangs-Kabel (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24A-3Y Der MEAN WELL ELG-150-24A-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als A-Type verfügt es über die Schutzart IP65 sowie zwei interne Potentiometer zur Feinjustierung von Ausgangsspannung (21,6 bis 26,4 V) und Ausgangsstrom (3,2 bis 6,25 A). Die Kennzeichnung -3Y steht für ein werkseitig montiertes 3-adriges Eingangskabel inklusive gelb-grünem Schutzleiter (PE) gemäß europäischen Sicherheitsnormen. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24A-3Y mit einer 5-jährigen Herstellergarantie geliefert.
