Technische Informationen & Details zum MEAN WELL LCM-25DA2 LED-Treiber Ausgangsleistung: Max. 25,2 W Ausgangsstrom: 350mA, 500mA, 600mA, 700mA (Standard), 900mA, 1050mA (wählbar via DIP-Schalter) Ausgangsspannungsbereich: 6 – 54 V DC (je nach gewähltem Strom) Eingangsspannungsbereich: 200 – 240 V AC / 176 – 280 V DC, 47 – 63 Hz Wirkungsgrad: bis zu 86 % Stromwelligkeit: max. 5,0 % (@ Nennstrom) Einschaltstrom: Kaltstart 20 A (t_width = 260 µs) bei 230 V AC Standby-Leistung: < 0,5 W Betriebstemperatur: −30 °C bis +85 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose natürliche Konvektion Schutzfunktionen: Kurzschluss, Übertemperatur (automatische Wiederherstellung) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 105 mm x 68 mm x 23 mm Gewicht: ca. 170 g Sicherheitszertifikate: ENEC, UL8750, CB, BIS, EAC, DALI-2 zertifiziert Dimm-Schnittstelle: DALI-2 (Logarithmisch/Linear wählbar) & Push-Dimmung Herstellergarantie: 3 Jahre Informationen zum MEAN WELL LCM-25DA2 Der MEAN WELL LCM-25DA2 ist ein hochmoderner 25-W-LED-Treiber, der speziell für die Anforderungen der DALI-2-Gebäudeautomation entwickelt wurde. Ein herausragendes Merkmal dieses Modells ist der mehrstufige Konstantstrom-Ausgang, der dem Anwender die Flexibilität bietet, den Ausgangsstrom mittels integrierter DIP-Schalter zwischen 350mA und 1050mA präzise einzustellen. Diese Funktionalität ermöglicht es, eine Vielzahl verschiedener LED-Module mit nur einem einzigen Treibertyp zu betreiben, was die Planung vereinfacht und Lagerkosten signifikant reduziert. Neben der digitalen DALI-Schnittstelle unterstützt das Gerät eine intuitive Push-Dimmfunktion sowie die Synchronisation von bis zu zehn Einheiten, um eine perfekt abgestimmte Lichtsteuerung in größeren Räumen zu gewährleisten. Das kompakte Class-II-Kunststoffgehäuse und die integrierte aktive PFC-Funktion machen den Treiber zur idealen Wahl für die gewerbliche Innenbeleuchtung, Panel-Systeme und architektonische Akzente. Dank des hohen Wirkungsgrads von bis zu 86 % und der Eignung für Notbeleuchtungsanwendungen bietet der LCM-25DA2 eine zuverlässige und zukunftssichere Lösung für intelligente Beleuchtungskonzepte.

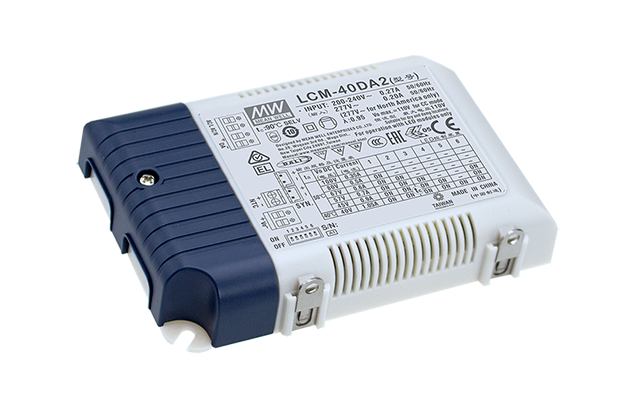

Technische Informationen & Details zum MEAN WELL LCM-40DA2 LED-Treiber Ausgangsleistung: 42 W Ausgangsstrom: 350mA, 500mA, 600mA, 700mA (Standard), 900mA, 1050mA (wählbar via DIP-Schalter) Ausgangsspannungsbereich: 2 – 100 V DC (je nach gewähltem Strom) Eingangsspannungsbereich: 200 – 240 V AC / 176 – 280 V DC, 47 – 63 Hz Wirkungsgrad: bis zu 91 % Hilfsausgang: 12 V / 50 mA (für externe Komponenten) Einschaltstrom: Kaltstart 20 A (t_width = 260 µs) bei 230 V AC Standby-Leistung: < 0,5 W Betriebstemperatur: −30 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose natürliche Konvektion Schutzfunktionen: Kurzschluss, Überspannung, Übertemperatur (Auto-Recovery) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 123,5 mm x 81,5 mm x 23 mm Gewicht: ca. 240 g Sicherheitszertifikate: ENEC, UL8750, CB, BIS, EAC, DALI-2 zertifiziert Dimm-Schnittstelle: DALI-2 (Logarithmisch/Linear wählbar) & Push-Dimmung Herstellergarantie: 3 Jahre Informationen zum MEAN WELL LCM-40DA2 Der MEAN WELL LCM-40DA2 ist ein leistungsstarker 40-W-LED-Treiber, der speziell für die Integration in moderne DALI-2 Beleuchtungsnetzwerke konzipiert wurde. Ein wesentlicher Vorteil dieses Modells ist der flexibel einstellbare Konstantstrom-Ausgang, der über interne DIP-Schalter auf sechs verschiedene Stufen zwischen 350mA und 1050mA konfiguriert werden kann. Durch diese Variabilität lassen sich unterschiedlichste LED-Module mit nur einem Gerätetyp betreiben, was die Komplexität bei der Installation und die Kosten in der Lagerhaltung massiv reduziert. Das flickerfreie Design garantiert dabei eine erstklassige Lichtqualität für anspruchsvolle Anwendungen. Neben der fortschrittlichen DALI-2 Steuerung bietet der Treiber einen praktischen 12V-Hilfsausgang zur Versorgung von Sensoren oder Lüftern sowie eine Synchronisationsfunktion für bis zu zehn Einheiten, um konsistente Lichtszenarien in großen Räumen zu schaffen. Das flache Class-II-Kunststoffgehäuse ermöglicht eine einfache Montage ohne Schutzleiter, während die integrierte aktive PFC-Funktion für eine hohe Energieeffizienz sorgt. Mit der Unterstützung für Notbeleuchtungssysteme nach IEC61347-2-13 und einer robusten Bauweise für Gehäusetemperaturen bis 90 °C ist der LCM-40DA2 die ideale Wahl für intelligente Büro-, Gewerbe- und Architekturbeleuchtung.

Technische Informationen & Details zum MEAN WELL PWM-60-24DA2 LED-Treiber Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Dimm­bereich: 0 – 100 % (PWM‑Dimmung, DALI‑2‑Steuerung) PWM‑Ausgangsfrequenz: ca. 2,5 kHz (DA2‑Typ, fest) Dimm‑Schnittstelle: DALI‑2‑Primärschnittstelle (DA+ / DA−, ohne Polarität), 16 Gruppen, 64 Adressen, erste Stufe fix bei 0,2 % Ausgang Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC Eingangsfrequenz: 47 – 63 Hz Leistungsfaktor (typ.): > 0,97 @115 VAC, > 0,95 @230 VAC, > 0,92 @277 VAC (Volllast) Wirkungsgrad (typ.): ca. 89 % AC‑Eingangsstrom (typ.): 0,8 A @115 VAC / 0,4 A @230 VAC / 0,32 A @277 VAC Einschaltstrom (typ.): 50 A @230 VAC (Kaltstart, Pulsbreite ca. 270 μs, nach NEMA 410) Oberschwingungen (THD): < 20 % (ab 60 % Last @115 / 230 VAC; ab 75 % Last @277 VAC) Leerlaufleistungsaufnahme: < 0,5 W Überlastschutz: 108 – 130 % der Nennausgangsleistung, DA2‑Typ im Hiccup‑Modus, automatische Wiederherstellung (siehe Kennlinie) Überspannungsschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Netztrennung (typ. 28 – 34 V DC) Übertemperaturschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Abkühlung/Netztrennung (DA2‑Typ mit Hiccup‑ähnlichem Verhalten) Kurzschlussschutz: Hiccup‑Modus, automatische Wiederherstellung Betriebstemperatur (Gehäuse): −40 °C bis +85 °C (mit Leistungs‑Derating gemäß „Output load vs. temperature“‑Kurve) Betriebsfeuchtigkeit: 20 – 95 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % RH Temperaturkoeffizient: ±0,03 % / °C (0 – 50 °C) Vibrationsfestigkeit: 10 – 500 Hz, 5 G, 12 min./Zyklus, 72 min. je Achse (X, Y, Z) Isolationsspannung: 3.750 V AC (Eingang–Ausgang), 1.500 V AC (Eingang–DA), 1.500 V AC (Ausgang–DA) Isolationswiderstand: > 100 MΩ @500 VDC, 25 °C, 70 % RH Sicherheitsstandards: UL8750 (Typ „HL“, außer DA‑Typ), UL879 (für 12/24 V Blank‑Typ), ENEC EN 61347‑1, EN 61347‑2‑13 (unabhängig), EN 62384, BIS IS 15885 (für 12/24/48 V Blank & 12/24‑DA2), EAC, GB19510.1 / GB19510.14; Auslegung nach EN 60335‑1; für Notbeleuchtungsanwendungen (EL) gemäß EN 61347‑2‑13 Anhang J geeignet DALI‑Standards (DA2): IEC 62386‑101, 102, 207, 251, Gerätetyp DT6 (für DA/DA2‑Typen) EMV‑Emission: EN 55015, EN 61000‑3‑2 Klasse C (ab 60 % Last), EN 61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020 EMV‑Störfestigkeit: EN 61000‑4‑2,3,4,5,6,8,11; EN 61547 (Lichtindustrie‑Level, 2 kV L‑L‑Surge), EAC TP TC 020 MTBF (typ.): 2.626.600 h (Telcordia SR‑332, 25 °C) / 227.100 h (MIL‑HDBK‑217F, 25 °C) Abmessungen (L x B x H): 150 mm x 53 mm x 35 mm Gewicht: ca. 0,49 kg Gehäuse & Schutzart: vollvergossenes Kunststoffgehäuse, IP67, Schutzklasse II, Class 2, LPS Kühlart: lüfterlos, freie Konvektion Informationen zum MEAN WELL PWM-60-24DA2 Der MEAN WELL PWM‑60‑24DA2 ist ein 60‑W‑LED‑Treiber mit 24 V Konstantspannung und hochfrequenter PWM‑Dimmung bei etwa 2,5 kHz, optimiert für DALI‑2‑basierte 24‑V‑LED‑Streifen‑ und Modullösungen. Durch das Konstantspannungs‑PWM‑Verhalten bleibt die Helligkeit über lange 24‑V‑Lichtbänder sehr gleichmäßig, und die Farbwiedergabe ist über den gesamten Dimm­bereich stabil und flimmerarm – ideal für hochwertige Architektur‑ und Ambientebeleuchtung. Zu seinen technischen Stärken zählen ein typischer Wirkungsgrad von rund 89 %, der weite Eingangsspannungsbereich von 90–305 V AC mit aktivem Leistungsfaktorkorrektur‑Schaltkreis sowie das vollvergossene IP67‑Gehäuse für den Einsatz in trockenen, feuchten und nassen Bereichen. Der große Gehäuse‑Temperaturbereich von −40 °C bis +85 °C und die integrierten Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur gewährleisten einen zuverlässigen Dauerbetrieb in anspruchsvollen gewerblichen und industriellen Installationen. Das zentrale Alleinstellungsmerkmal des PWM‑60‑24DA2 ist die native DALI‑2‑Schnittstelle (Gerätetyp DT6), die eine fein abgestufte, adressierbare Dimmung, Gruppierung und Szenensteuerung in modernen Gebäude‑ und Lichtmanagement‑Systemen ermöglicht, während auf der LED‑Seite ein sauberes PWM‑Konstantspannungs‑Signal anliegt. In Kombination mit hoher MTBF, umfangreichen internationalen Sicherheits‑ und EMV‑Zertifizierungen und der auf 24‑V‑LED‑Streifen zugeschnittenen Charakteristik ist der PWM‑60‑24DA2 eine hervorragende Wahl für Lichtvouten, lineare Akzent‑ und Ladenbeleuchtung, Beschilderungen und andere 24‑V‑LED‑Projekte mit DALI‑2‑Anbindung.

In: 220-240VAC 50/60Hz 176-280VDC / 187x45x30.5mmOut: 45W / 0-1.88A / 24VDC / Eff. 86% / IP20, DALI2, PUSH, SELV, Class II

Auslaufmodell siehe Nachfolger SS-12V2451*43*21mm 24VDC 0,38A ~9W
