Technische Informationen & Details zum MEAN WELL LCM-60DA2 LED-Treiber Ausgangsleistung: 60,3 W Ausgangsstrom: 500mA, 600mA, 700mA (Standard), 900mA, 1050mA, 1400mA (wählbar via DIP-Schalter) Ausgangsspannungsbereich: 2 – 90 V DC (je nach gewähltem Strom) Eingangsspannungsbereich: 200 – 240 V AC / 176 – 280 V DC, 47 – 63 Hz Wirkungsgrad: bis zu 91 % Hilfsausgang: 12 V / 50 mA (für Lüfter oder Sensorik) Einschaltstrom: Kaltstart 20 A (t_width = 260 µs) bei 230 V AC Standby-Leistung: < 0,5 W Betriebstemperatur: −30 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose natürliche Konvektion Schutzfunktionen: Kurzschluss, Überspannung, Übertemperatur (automatische Wiederherstellung) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 123,5 mm x 81,5 mm x 23 mm Gewicht: ca. 240 g Sicherheitszertifikate: ENEC, UL8750, CB, BIS, EAC, DALI-2 zertifiziert Dimm-Schnittstelle: DALI-2 (Logarithmisch/Linear wählbar) & Push-Dimmung Herstellergarantie: 3 Jahre Informationen zum MEAN WELL LCM-60DA2 Der MEAN WELL LCM-60DA2 ist ein leistungsstarker 60-W-LED-Treiber, der gezielt für die Anforderungen moderner DALI-2 Lichtsteuerungssysteme in der Gebäudeautomation entwickelt wurde. Das herausragende Merkmal dieses Geräts ist der mehrstufige Konstantstrom-Ausgang, der über integrierte DIP-Schalter flexibel auf sechs verschiedene Stufen zwischen 500mA und 1400mA eingestellt werden kann. Diese enorme Vielseitigkeit ermöglicht es, eine breite Palette an LED-Modulen mit nur einem Treibertyp zu bedienen, was sowohl die technische Planung als auch die Lagerhaltung für großflächige Beleuchtungsprojekte erheblich vereinfacht. Neben der digitalen Steuerung verfügt der Treiber über ein flickerfreies Design und eine integrierte aktive PFC-Funktion, was eine hohe Lichtqualität und Energieeffizienz garantiert. Das kompakte Class-II-Kunststoffgehäuse bietet zudem einen 12V-Hilfsausgang zur Versorgung von Sensoren sowie die Möglichkeit zur Synchronisation von bis zu zehn Einheiten für harmonisierte Dimmverläufe. Durch die Konformität mit Notbeleuchtungsnormen (IEC61347-2-13) und die Robustheit bei Gehäusetemperaturen bis 90 °C ist der LCM-60DA2 die ideale Lösung für intelligente Büro-, Industrie- und Architekturbeleuchtung. Der Konstantstrom kann auch auf Zwischenwerte an der NTC-Klemme eingestellt werden !

Technische Informationen & Details zum MEAN WELL LCM-25DA2 LED-Treiber Ausgangsleistung: Max. 25,2 W Ausgangsstrom: 350mA, 500mA, 600mA, 700mA (Standard), 900mA, 1050mA (wählbar via DIP-Schalter) Ausgangsspannungsbereich: 6 – 54 V DC (je nach gewähltem Strom) Eingangsspannungsbereich: 200 – 240 V AC / 176 – 280 V DC, 47 – 63 Hz Wirkungsgrad: bis zu 86 % Stromwelligkeit: max. 5,0 % (@ Nennstrom) Einschaltstrom: Kaltstart 20 A (t_width = 260 µs) bei 230 V AC Standby-Leistung: < 0,5 W Betriebstemperatur: −30 °C bis +85 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose natürliche Konvektion Schutzfunktionen: Kurzschluss, Übertemperatur (automatische Wiederherstellung) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 105 mm x 68 mm x 23 mm Gewicht: ca. 170 g Sicherheitszertifikate: ENEC, UL8750, CB, BIS, EAC, DALI-2 zertifiziert Dimm-Schnittstelle: DALI-2 (Logarithmisch/Linear wählbar) & Push-Dimmung Herstellergarantie: 3 Jahre Informationen zum MEAN WELL LCM-25DA2 Der MEAN WELL LCM-25DA2 ist ein hochmoderner 25-W-LED-Treiber, der speziell für die Anforderungen der DALI-2-Gebäudeautomation entwickelt wurde. Ein herausragendes Merkmal dieses Modells ist der mehrstufige Konstantstrom-Ausgang, der dem Anwender die Flexibilität bietet, den Ausgangsstrom mittels integrierter DIP-Schalter zwischen 350mA und 1050mA präzise einzustellen. Diese Funktionalität ermöglicht es, eine Vielzahl verschiedener LED-Module mit nur einem einzigen Treibertyp zu betreiben, was die Planung vereinfacht und Lagerkosten signifikant reduziert. Neben der digitalen DALI-Schnittstelle unterstützt das Gerät eine intuitive Push-Dimmfunktion sowie die Synchronisation von bis zu zehn Einheiten, um eine perfekt abgestimmte Lichtsteuerung in größeren Räumen zu gewährleisten. Das kompakte Class-II-Kunststoffgehäuse und die integrierte aktive PFC-Funktion machen den Treiber zur idealen Wahl für die gewerbliche Innenbeleuchtung, Panel-Systeme und architektonische Akzente. Dank des hohen Wirkungsgrads von bis zu 86 % und der Eignung für Notbeleuchtungsanwendungen bietet der LCM-25DA2 eine zuverlässige und zukunftssichere Lösung für intelligente Beleuchtungskonzepte.

Technische Informationen & Details zum MEAN WELL HDR-60-24 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Strombereich: 0 – 2,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannung einstellbar: 21,6 – 29 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-24 Das MEAN WELL HDR-60-24 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 24-V-DC-Ausgangsspannung mit 2,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und der hohe Wirkungsgrad von bis zu 90 % ermöglichen eine energieeffiziente 24-V-Versorgung für Gebäudeautomation, Hausautomationszentralen und industrielle Steuerungen. Durch den einstellbaren Ausgangsbereich von 21,6–29 V lässt sich die 24-V-Schiene optimal an Leitungslängen und Spannungsabfälle anpassen, sodass SPS, Sensoren, Relais und I/O-Module zuverlässig mit ausreichender Spannung versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufleistung unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfassenden Schutz- und Zulassungsmerkmalen bietet das HDR-60-24 eine robuste, langlebige und wartungsarme 24-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.

Technische Eigenschaften des MEAN WELL APV-16-24 Leistung: 16,08 W Eingangsbereich: 90 bis 264 VAC  Sekundärspannung: 24 VDC Class II Schaltnetzteil Kompakte Bauweise Schutzart IP42 Konvektionsgekült Schutz vor Kurzschluss, Überspannung und Überlast Informationen zum MEAN WELL APV-16-24 Mit dem Modell APV-16-24 stellt Mean Well ein zuverlässiges 16,08 W LED-Schaltnetzteil für Niederspannungsanlagen wie z. B. dekorative LED-Beleuchtungen und LED-Anzeigenschilder dar. Eingangsseitig verfügt dieses Netzgerät von MeanWell über einen weiten AC-Spannungsbereich von 90 bis 264 V mit Derating bei 90 und 100 VAC. Ausgegeben wird ein Ausgangsstrom von 0,67 A sowie eine vielfältig einsetzbare Konstantspannung von 24 VDC. Die sämtliche Mean Well APV-16-Serie zeichnet sich vor allem durch ihre kompakte und geschlossene Bauform sowie die Schutzart IP42 im Kunststoffgehäuse aus. Damit können die Class II Schaltnetzteile von MeanWell sorgenfrei in verschiedensten Innenbereiche installiert werden. Die konvektionsgekühlte Produktreihe sorgt weiterhin für eine geräuscharmen Stromversorgung und kann einen Wirkungsgrad von bis zu 83% erreichen. Nicht zuletzt sind die APV-16-Modelle von Mean Well ausgangsseitig kurzschlussfest und gegen Überlast sowie Überspannung geschützt. Die LED-Schaltnetzteile erfüllen dabei alle grundlegenden Sicherheitsanforderungen gemäß UL8750, EN61000-3-2, EN55035 sowie weitere Standards. Mit hoher Zuverlässigkeit sowie herausragender Kosteneffizienz ist die MeanWell APV-16-Serie die optimale Lösung für LED-Beleuchtungen mit Niederspannungen.

60~75W Konstantstrom LED Treiber 60~75W Constant Current Mode LED Driver

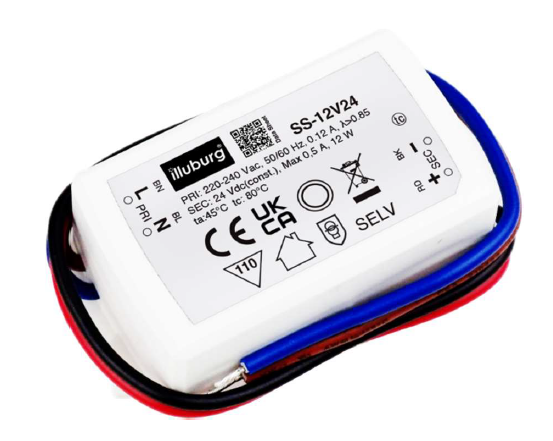

 SS-12V24:  24Vdc, 0,5A(12W) max. In: 220-240VAC  IP20, 68,5(58)x35x23mm
