PLN-100-24

Technische Eigenschaften des MEAN WELL PLN-60-24 Leistung: 60W Universeller AC Eingang/ Breiter Eingangsbereich von 90 bis 264VAC Schutz vor Kurzschluss/ Überstrom/ Überspannung/ Überhitzung Kühlung durch freie Luftkonvektion Eingebaute Konstantstrombegrenzungsschaltung mit einstellbarem OCP Level Vollständig isoliertes Plastikgehäuse Integrierte, aktive PFC-Funktion IP64 Design für Indoor und Outdoor Installationen Schmale und kompakte Größe Class II Schaltnetzteil/ kein FG 100% Volllast burn-in Test Hohe Zuverlässigkeit, niedrige Kosten: bestes Preis-Leistungsverhältnis Geeignet für feuchte/ nasse Umgebung Geeignet für LED Beleuchtungen und LED Displays 2 Jahre Garantie

Technische Informationen & Details zum MEAN WELL LPV-100-24 Netzteil Nennausgangsleistung: 100,8 W Gleichspannung am Ausgang: 24 V DC Nennausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 90 – 264 V AC (127 – 370 V DC), 47 – 63 Hz Wirkungsgrad (typisch): ca. 88 % Restwelligkeit & Rauschen (max.): ≤ 150 mVp-p Ausgangsspannungsbereich (O.V.P.-Bereich): 27,6 – 32,4 V DC Spannungstoleranz: ±5,0 % Netzregelung: ±2,0 % Lastregelung: ±5,0 % Einschalt- & Anstiegszeit: 2000 ms, 25 ms @230 V AC / 115 V AC (Erst‑Kaltstart) Überbrückungszeit (typ.): 50 ms @230 V AC / 14 ms @115 V AC (Volllast) AC‑Eingangsstrom (typ.): 2,2 A @115 V AC / 1,2 A @230 V AC Einschaltstrom (typ.): 75 A @230 V AC (Kaltstart, Pulsbreite ≈ 700 μs) Leckstrom: < 0,25 mA @240 V AC Überlastschutz: 110 – 150 % der Nennausgangsleistung, Hiccup‑Modus, automatische Wiederherstellung nach Fehlerbeseitigung Überspannungsschutz: Abschaltung des Ausgangs bei 27,6 – 32,4 V, Wiederanlauf nach Netzwiederzuschaltung Betriebstemperatur: −25 °C bis +70 °C (mit Derating, siehe Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % rF Kühlung: freie Luftkonvektion (lüfterlos) Prüfspannung (Isolationsfestigkeit): 3000 V AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @500 V DC, 25 °C, 70 % rF Schutzart des Gehäuses: IP67, vollständig vergossenes Kunststoffgehäuse Maße (L x B x H): 190 mm x 52 mm x 37 mm Gewicht: ca. 610 g Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) EMV‑Emission: BS EN/EN 55032 Klasse B, BS EN/EN 61000‑3‑2 Klasse A (≤80 % Last), BS EN/EN 61000‑3‑3 EMV‑Störfestigkeit: BS EN/EN 61000‑4‑2,‑3,‑4,‑5,‑6,‑8,‑11; BS EN/EN 55035 Sicherheitszulassungen: UL 8750, CSA C22.2 Nr. 250.13‑12, UL 879, CSA C22.2 Nr. 207‑M89, BIS IS 15885, IEC/BS EN/EN 62368‑1, EAC Gehäuseausführung: voll isoliertes, vergossenes Kunststoffgehäuse für feuchte und staubige Umgebungen MTBF (typisch): 4.497.100 h (Telcordia SR‑332, 25 °C) Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-100-24 Das MEAN WELL LPV-100-24 ist ein Schaltnetzteil der 100‑W‑Leistungsklasse mit konstantem 24‑V‑Ausgang, das bis zu 4,2 A liefert und vollständig in einem IP67‑Kunststoffgehäuse vergossen ist. Durch Weitbereichseingang, hohen Wirkungsgrad sowie Schutz vor Kurzschluss, Überlast und Überspannung in Kombination mit lüfterloser Konvektion eignet es sich ideal für den Einsatz in Innenräumen und geschützten Außenbereichen. Die kompakte Bauform, die hohe Isolationsfestigkeit und umfangreiche Sicherheits‑ und EMV‑Zertifizierungen machen das LPV-100-24 zu einer robusten 24‑V‑Stromversorgung für LED‑Streifen, Beschilderung, Steuer‑ und Regeltechnik sowie andere 24‑V‑Applikationen, in denen ein staub‑ und spritzwassergeschütztes Netzteil gefordert ist.

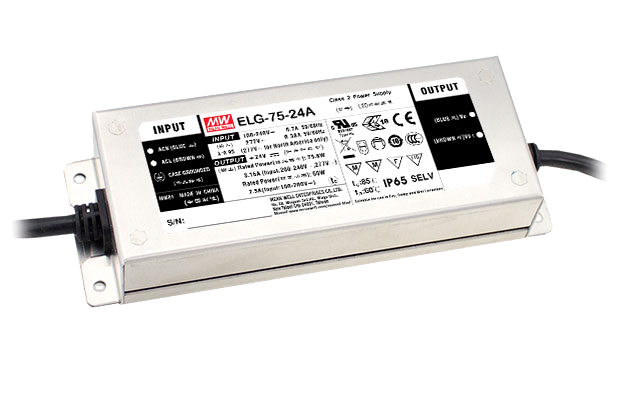

Technische Eigenschaften des MEAN WELL ELG-75-24A-3Y Leistung: 75,6W Spannung: 24V Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP65 Ausgangsstrom einstellbar durch internen Potentiometer Mit PE (Varianten ohne 3Y: PE am Gehäuse!) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-75 Serie Bei der MEAN WELL ELG-75 Serie handelt es sich um 75W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-75 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 12V bis 48V an. Dank des 90% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +85°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-75 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Eigenschaften des MEAN WELL ELG-100-24A-3Y Leistung: 96W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP65 Ausgangsstrom einstellbar durch internen Potentiometer Mit PE (Varianten ohne 3Y: PE am Gehäuse!) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-100 Serie Bei der MEAN WELL ELG-100 Serie handelt es sich um 100W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-100 Netzteile arbeiten mit einem 180~295VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 24V bis 54V an. Dank des 91% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-100 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Eigenschaften des SNAPPY SL100-24VF Nennleistung: 100 W Eingangsbereich von 200 bis 240VAC Ausgangsspannung: 24 VDC Class II Netzteil im Kunststoffgehäuse Lineare Bauform Schutzart IP20 Schutz vor Kurzschluss, Überspannung, Überlastung und Übertemperatur Informationen zum SNAPPY SL100-24VF Der Snappy SL100-24VF LED-Treiber mit einem Eingangsbereich von 200 bis 240 VAC liefert eine konstante Ausgangsspannung von 24 V mit einer 100 W Nennleistung. Dank der besonders niedrigen Höhe von 18,2mm ist das lineare LED-Netzteil äußerst platzsparend konzipiert. Die Konstruktion ist geeignet für die Installation in Möbelbeleuchtung, Lichtschienen sowie in Leuchtkästen. Mit der Schutzart IP20 des Kunststoffgehäuses kann das SL100-24VF Class II Netzteil bei einer Arbeitstemperatur von -20 bis +45°C und bei einer relativen Luftfeuchtigkeit zwischen 45% und 85% betrieben werden. Zudem verfügt der SL100-24VF LED-Treiber von Snappy über einen Schutz gegen Kurzschluss, Überlast, Überspannung sowie Übertemperatur. Eine Lebensdauer von 30.000 Stunden ist dabei garantiert. Weiterhin ist das Snappy SL100-24VF LED-Netzteil konform mit Sicherheitsstandards nach IEC61347-1, IEC61347-2-13, EN61547, EN61000-3-2 sowie weiteren Anforderungen, die für Netzteile im LED-Beleuchtungsbereich notwendig sind.

Technische Eigenschaften des MEAN WELL LPF-40-24 Leistung: 40,08 W Eingangsbereich: 90 - 305 VAC Ausgangspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) aktive PFC-Funktion Class 2 Stromversorgung / Class II Netzteil Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss, Überlast, Überspannung und Übertemperatur Informationen zum MEAN WELL LPF-40-24 Beim Mean Well LPF-40-24 handelt es sich um einen leistungsfähigen LED-Treiber mit einer Nennleistung von 40,08 W. Das LED-Netzteil verfügt über einen Weitbereichseingang (90 – 305 VAC) mit Derating bei 90 -100 VAC und gibt eine geregelte Ausgangsspannung von 24 VDC aus. Ausgestattet mit einer integrierten aktiven PFC-Funktion zeichnet sich die gesamte LPF-40-Serie von MeanWell außerdem durch Wählbarkeit der Betriebsart Konstantstrom (CC) oder Konstantspannung (CV) aus. Mit der Konzeption nach Class II sorgt die Produktreihe von Mean Well für eine zuverlässige Stromversorgung selbst leistungsfähiger LED-Leuchtmittel wie z. B. LED-Panels, beleuchtete Schilder oder Tunnelbeleuchtungen. Sowohl in trockenen als auch in feuchten Arbeitsumgebungen kann die konvektionsgekühlte LPF-40-Netzteilreihe von MeanWell einen zuverlässigen Betrieb gewährleisten. Zudem arbeiten die LED-Treiber bei Gehäusetemperaturen von -40 bis +80°C sowie einer relativen Luftfeuchtigkeit von 20% bis 95% für eine typische Lebensdauer von mehr als 50.000 Betriebsstunden.  Die Mean Well LPF-40-Serie bietet darüber hinaus umfassende Schutzmaßnahmen gegen Kurzschluss, Überspannung, Überlast sowie Übertemperatur und erfüllt die notwendigen Zulassungsvoraussetzungen und Zertifikate für LED-Treiber (UL8750, EN61000-3-2, EN61347-1, EN61347-2-13).
