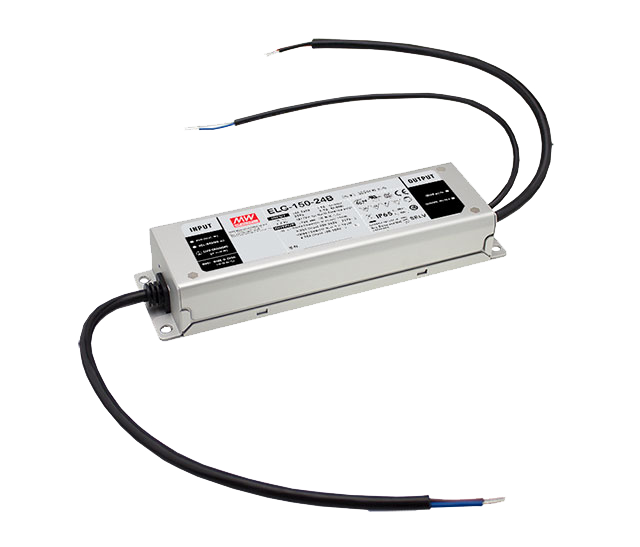

Technische Informationen & Details zum MEAN WELL ELG-150-24B-3Y LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Ausgangsstrom / Nennstrom: 6,25 A Dimmfunktionen (3-in-1 Dimmen): 0 – 10 V DC, 10 V PWM-Signal (100 Hz – 3 kHz) oder Widerstand (0 – 100 kΩ) Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Netzkabel-Option (3Y-Spezifikation): 3-adriges Eingangs-Netzkabel (Klasse I mit Schutzleiter / Erdung) für den europäischen / globalen Markt Wirkungsgrad: ca. 89 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP67 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (27 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit Schutzleiter (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24B-3Y Der MEAN WELL ELG-150-24B-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als B-Type verfügt es über ein integriertes 3-in-1 Dimmkonzept (0–10V, PWM, Widerstand) über eine separate Steuerleitung sowie über die hohe Schutzart IP67. Das Suffix 3Y kennzeichnet die Ausführung mit einem 3-adrigen AC-Eingangskabel inklusive Schutzleiter für maximale Installationssicherheit. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24B-3Y mit einer 5-jährigen Herstellergarantie geliefert.

Technische Informationen & Details zum MEAN WELL ELG-100-24A Netzteil Ausgangsleistung: 96 W (bei 200–305 V AC) / 70 W (bei 100–180 V AC) Ausgangsspannung: 24 V DC (einstellbar von 21,6–26,4 V) Ausgangsstrom: 4,0 A (einstellbar von 2,0–4,0 A) Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: KALTSTART 60 A @ 230 V AC Leerlauf- / Standby-Leistung: < 0,5 W Betriebstemperatur: −40 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Modus), Überlast (Konstantstrombegrenzung), Überspannung, Übertemperatur Isolationsspannung: 3750 V AC zwischen Eingang und Ausgang Einstellbarkeit: Interne Potentiometer für Spannung und Stromspektrum (Io & Vo) Schutzart / Gehäuse: IP65, Metallgehäuse Maße (L x B x H): 199 mm x 63 mm x 35,5 mm Gewicht: ca. 850 g Sicherheits- & EMV-Zertifikate: UL8750 (Type HL), EN61347-1, EN61347-2-13, EN55015, EAC, CB, CE Eingangsanschluss: 2-poliges Standard-Eingangskabel Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-100-24A Integrierte Stellschrauben für Spannung sowie Stromstärke verleihen dem MEAN WELL ELG-100-24A über seine **internen Potentiometer (Io & Vo)** hervorragende Flexibilität bei manuellen Konfigurationen vor Ort. Sein robust konstruiertes Metallgehäuse genügt der Schutzart **IP65** und unterbindet das Eindringen von Strahlwasser oder Partikeln im Außenbereich wirksam. Ohne bewegliche Bauteile setzt die Wärmeableitung auf freie Konvektion, was einen dauerhaft geräuschfreien Betrieb innerhalb des Gehäusetemperaturbereichs von **-40 °C bis +90 °C** garantiert. Dank der Qualifizierung nach **UL8750 (Type HL)** für explosionsgefährdete Zonen der Klasse I, Division 2, wird die hohe Verlässlichkeit dieses LED-Treibers zusätzlich durch **5 Jahre** Herstellergarantie abgesichert.

In: 100-305VAC 47-63Hz 142-431VDC / Eff. 92% / 140x63x32mmOut: 24V 4A, 2-4A strom einstellbar , Arbeitet im CC und CV modus, IP67

Technische Eigenschaften des MEAN WELL NPF-60-24 Nennleistung: 60 W Eingangsbereich: 90 bis 305VAC Ausgangsspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) aktive PFC-Funktion Class II Schaltnetzteil Schutzart IP67 Lüfterfreie Konstruktion  Hoher Wirkungsgrad von 90% Geringer Standby-Verbrauch < 0,15 W Schutz vor Kurzschluss, Überlast sowie Überspannung Überhitzungsschutz Informationen zum MEAN WELL NPF-60-24 Mit dem Modell NPF-60-24 präsentiert Mean Well ein zuverlässiges LED-Netzteil im Kunststoffgehäuse für sowohl Indoor- als auch Outdoor-Bereiche. Es kann mit einem weltweit anwendbaren Eingangsbereich zwischen 90 und 305 VAC (Derating bei 90 – 100 VAC) gespeist werden und liefert eine stabile Leistung von 60 W bei einem Ausgangsstrom von 2,5 A sowie einer gebräuchlichen 24 VDC Sekundärspannung. Alle LED-Schaltnetzteile der MeanWell NPF-60-Serie verfügen weiterhin über die im Gerät eingebaute aktive PFC-Funktion sowie die Betriebsmodi Konstantsstrom + Konstantspannung (CC + CV). Falls Sie Fragen dazu haben, können Sie sich gerne jederzeit mit uns in Verbindung setzen. Darüber hinaus charakterisieren die Mean Well NPF-60-Schaltnetzteile durch die Schutzart IP67 sowie die Zertifizierung als Class II Netzgeräte. Damit können die Modelle der MeanWell NPF-60-Serie sowohl die trockenen als auch die feuchten Arbeitsumgebungen bewältigen. Die Produktreihe von Mean Well eignet sich daher insbesondere für den Einsatz von LED-Beleuchtungen im Tunnel, LED-Werbeschilder sowie Flächenleuchten. Mit lüfterlosem Design sind die LED-Netzteile der MeanWell NPF-60-Serie durch freie Luftkonvektion gekühlt und gewährleisten einen ruhigen Betrieb mit guter Arbeitseffizienz. Zudem kann die Netzteilreihe einen hohen Wirkungsgrad von bis zu 90% bei einem geringen Standby-Verbrauch von unter 0,15 W erreichen. Ausgangsseitig sind die Mean Well NPF-60-Netzgeräte kurzschlussfest und bieten umfassende Schutzmaßnahmen gegen Überlast, Überspannung sowie Übertemperatur. Nicht zuletzt erfüllt die Produktreihe von MeanWell die grundlegenden Sicherheits- und Störfestigkeitsnormen gemäß EN61347-1, EN61347-2-13, EN55015, EN61000-3-2 sowie weiteren Standards für die zuverlässige Versorgung von LED-Netzteilen.

Technische Informationen & Details zum MEAN WELL ELG-150-24A-3Y LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsstrom / Nennstrom: 6,25 A Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Spannungseinstellbereich: 21,6 – 26,4 V (einstellbar über integriertes Potentiometer) Stromeinstellbereich: 3,2 – 6,25 A (einstellbar über integriertes Potentiometer) Netzkabel-Ausführung (-3Y): 3-adriges Eingangsnetzkabel mit Schutzleiter (PE) für PE-Schutzklasse I Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Wirkungsgrad: ca. 88,5 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP65 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (28 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit 3-poligem Eingangs-Kabel (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24A-3Y Der MEAN WELL ELG-150-24A-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als A-Type verfügt es über die Schutzart IP65 sowie zwei interne Potentiometer zur Feinjustierung von Ausgangsspannung (21,6 bis 26,4 V) und Ausgangsstrom (3,2 bis 6,25 A). Die Kennzeichnung -3Y steht für ein werkseitig montiertes 3-adriges Eingangskabel inklusive gelb-grünem Schutzleiter (PE) gemäß europäischen Sicherheitsnormen. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24A-3Y mit einer 5-jährigen Herstellergarantie geliefert.

Technische Informationen & Details zum MEAN WELL ELG-100-24DA-3Y Netzteil Ausgangsleistung: 96 W (bei 200–305 V AC) / 70 W (bei 100–180 V AC) Ausgangsspannung: 24 V DC Ausgangsstrom: 4,0 A Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: KALTSTART 60 A @ 230 V AC Leerlauf- / Standby-Leistung: < 0,5 W Betriebstemperatur: −40 °C bis +90 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Modus), Überlast (Konstantstrombegrenzung), Überspannung, Übertemperatur Isolationsspannung: 3750 V AC zwischen Eingang und Ausgang Dimm-Schnittstelle: DALI-Interface (DA-Typ, nach IEC62386) Schutzart / Gehäuse: IP67, Metallgehäuse Maße (L x B x H): 199 mm x 63 mm x 35,5 mm Gewicht: ca. 850 g Sicherheits- & EMV-Zertifikate: UL8750 (Type HL), EN61347-1, EN61347-2-13, EN55015, EAC, CB, CE Eingangsanschluss: 3-poliges Eingangkabel mit Schutzleiter (3-wire AC input with PE) Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-100-24DA-3Y Speziell für adressierbare Lichtsteuerungssysteme entwickelt, kombiniert das MEAN WELL ELG-100-24DA-3Y ein digitales DALI-Steuerinterface (DA-Typ nach IEC62386) mit erhöhten Sicherheitsstandards. Eine vorschriftsmäßige Erdung wird durch das werkseitig integrierte 3-polige Netzkabel inklusive Schutzleiter (PE) gewährleistet. Das widerstandsfähige Metallgehäuse erreicht gemäß Schutzart IP67 eine vollständige Abdichtung gegenüber Staub und Strahlwasser. Dank der lüfterlosen Konvektionskühlung arbeitet das Netzteil auch unter anspruchsvollen Bedingungen in einem Temperaturbereich von -40 °C bis +90 °C lautlos und absolut zuverlässig. Die Zertifizierung nach UL8750 (Type HL) erlaubt den problemlosen Einsatz in Gefahrenzonen der Klasse I, Division 2, abgerundet durch eine herstellerseitige Garantie von 5 Jahren.
