Das MEAN WELL LPV-35-24 ist ein kompaktes LED-Netzteil mit 36 W und stabiler 24 V DC / 1,5 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 85 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein vollständig wasserdichtes IP67-Gehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast- und Überspannungsschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für LED-Streifen, Kamerasysteme, Dekorationsanwendungen und feuchte Umgebungen – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das LPV-35-24 maximale Flexibilität, Langlebigkeit und wetterfesten Schutz in anspruchsvollen Umgebungen.
Technische Informationen & Details zum MEAN WELL LPV-60-24 Netzteil
Innerhalb der EU nicht als LED-Treiber zugelassen! Eine zugelassene Alternative ist z.B. die LPF-60-Serie
Ausgangsleistung: 60 W
Ausgangsspannung: 24 V DC
Ausgangsstrom: 2,5 A
Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz
Wirkungsgrad: bis 86 %
Restwelligkeit & Rauschen: ≤ 150 mVp-p
Einschaltstrom: max. 60 A @230 VAC
Leerlaufleistung: < 0,5 W
Betriebstemperatur: −30 °C bis +70 °C
Kühlung: lüfterlos durch natürliche Konvektion
Schutzfunktionen: Kurzschluss, Überlast, Überspannung
Überspannungskategorie: OVC III
Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang
Maße (H x B x T): 162,5 mm x 42,5 mm x 32 mm
Gewicht: ca. 420 g
Sicherheits- & EMV-Zertifikate: CE, UL1310, TUV, CB, EAC, IP67
LED-Anzeige: -
Herstellergarantie: 2 Jahre
Informationen zum MEAN WELL LPV-60-24
Das MEAN WELL LPV-60-24 ist ein leistungsstarkes LED-Netzteil mit 60 W und stabiler 24 V DC / 2,5 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 86 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein vollständig wasserdichtes IP67-Gehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast- und Überspannungsschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für LED-Streifen, Module, Außenbeleuchtung und feuchte Umgebungen – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das LPV-60-24 maximale Flexibilität, Langlebigkeit und wetterfesten Schutz in anspruchsvollen Umgebungen.
Technische Informationen & Details zum MEAN WELL LPV-100-24 Netzteil
Nennausgangsleistung:
100,8 W
Gleichspannung am Ausgang:
24 V DC
Nennausgangsstrom:
4,2 A
Strombereich:
0 – 4,2 A
Eingangsspannungsbereich:
90 – 264 V AC (127 – 370 V DC), 47 – 63 Hz
Wirkungsgrad (typisch):
ca. 88 %
Restwelligkeit & Rauschen (max.):
≤ 150 mVp-p
Ausgangsspannungsbereich (O.V.P.-Bereich):
27,6 – 32,4 V DC
Spannungstoleranz:
±5,0 %
Netzregelung:
±2,0 %
Lastregelung:
±5,0 %
Einschalt- & Anstiegszeit:
2000 ms, 25 ms @230 V AC / 115 V AC (Erst‑Kaltstart)
Überbrückungszeit (typ.):
50 ms @230 V AC / 14 ms @115 V AC (Volllast)
AC‑Eingangsstrom (typ.):
2,2 A @115 V AC / 1,2 A @230 V AC
Einschaltstrom (typ.):
75 A @230 V AC (Kaltstart, Pulsbreite ≈ 700 μs)
Leckstrom:
< 0,25 mA @240 V AC
Überlastschutz:
110 – 150 % der Nennausgangsleistung, Hiccup‑Modus, automatische Wiederherstellung nach Fehlerbeseitigung
Überspannungsschutz:
Abschaltung des Ausgangs bei 27,6 – 32,4 V, Wiederanlauf nach Netzwiederzuschaltung
Betriebstemperatur:
−25 °C bis +70 °C (mit Derating, siehe Kennlinie)
Betriebsfeuchtigkeit:
20 – 90 % rF, nicht kondensierend
Lagerbedingungen:
−40 °C bis +80 °C, 10 – 95 % rF
Kühlung:
freie Luftkonvektion (lüfterlos)
Prüfspannung (Isolationsfestigkeit):
3000 V AC zwischen Eingang und Ausgang
Isolationswiderstand:
> 100 MΩ @500 V DC, 25 °C, 70 % rF
Schutzart des Gehäuses:
IP67, vollständig vergossenes Kunststoffgehäuse
Maße (L x B x H):
190 mm x 52 mm x 37 mm
Gewicht: ca. 610 g
Vibrationsfestigkeit:
10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z)
EMV‑Emission:
BS EN/EN 55032 Klasse B, BS EN/EN 61000‑3‑2 Klasse A (≤80 % Last), BS EN/EN 61000‑3‑3
EMV‑Störfestigkeit:
BS EN/EN 61000‑4‑2,‑3,‑4,‑5,‑6,‑8,‑11; BS EN/EN 55035
Sicherheitszulassungen:
UL 8750, CSA C22.2 Nr. 250.13‑12, UL 879, CSA C22.2 Nr. 207‑M89, BIS IS 15885, IEC/BS EN/EN 62368‑1, EAC
Gehäuseausführung:
voll isoliertes, vergossenes Kunststoffgehäuse für feuchte und staubige Umgebungen
MTBF (typisch):
4.497.100 h (Telcordia SR‑332, 25 °C)
Herstellergarantie:
2 Jahre
Informationen zum MEAN WELL LPV-100-24
Das MEAN WELL LPV-100-24 ist ein Schaltnetzteil der 100‑W‑Leistungsklasse mit konstantem 24‑V‑Ausgang, das bis zu 4,2 A liefert und vollständig in einem IP67‑Kunststoffgehäuse vergossen ist. Durch Weitbereichseingang, hohen Wirkungsgrad sowie Schutz vor Kurzschluss, Überlast und Überspannung in Kombination mit lüfterloser Konvektion eignet es sich ideal für den Einsatz in Innenräumen und geschützten Außenbereichen. Die kompakte Bauform, die hohe Isolationsfestigkeit und umfangreiche Sicherheits‑ und EMV‑Zertifizierungen machen das LPV-100-24 zu einer robusten 24‑V‑Stromversorgung für LED‑Streifen, Beschilderung, Steuer‑ und Regeltechnik sowie andere 24‑V‑Applikationen, in denen ein staub‑ und spritzwassergeschütztes Netzteil gefordert ist.
Technische Informationen & Details zum MEAN WELL LPV-20-24 Netzteil
Innerhalb der EU nicht als LED-Treiber zugelassen! Eine zugelassene Alternative ist z.B. die LPF-25-Serie
Ausgangsleistung: 20 W
Ausgangsspannung: 24 V DC
Ausgangsstrom: 0,84 A
Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz
Wirkungsgrad: bis 83 %
Restwelligkeit & Rauschen: ≤ 150 mVp-p
Einschaltstrom: max. 25 A @230 VAC
Leerlaufleistung: < 0,5 W
Betriebstemperatur: −30 °C bis +70 °C
Kühlung: lüfterlos durch natürliche Konvektion
Schutzfunktionen: Kurzschluss, Überlast, Überspannung
Überspannungskategorie: OVC III
Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang
Maße (H x B x T): 26 mm x 35 mm x 118 mm
Gewicht: ca. 190 g
Sicherheits- & EMV-Zertifikate: CE, UL8750, TUV, CB, EAC, IP67
LED-Anzeige: -
Herstellergarantie: 2 Jahre
Informationen zum MEAN WELL LPV-20-24
Das MEAN WELL LPV-20-24 ist ein kompaktes LED-Netzteil mit 20 W und stabiler 24 V DC / 0,84 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 83 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein vollständig wasserdichtes IP67-Gehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast- und Überspannungsschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für LED-Beleuchtung, Dekorationsanwendungen, Außenbereich und feuchte Umgebungen – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das LPV-20-24 maximale Flexibilität, Langlebigkeit und wetterfesten Schutz in anspruchsvollen Umgebungen.

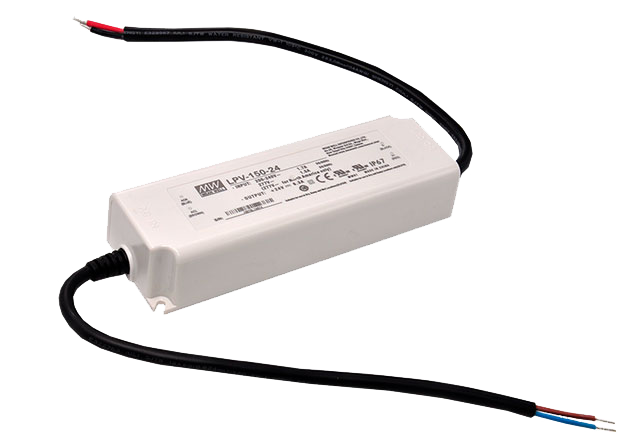

Technische Informationen & Details zum MEAN WELL LPV-150-24 Netzteil Ausgangsleistung: 151,2 W Ausgangsspannung: 24 V DC Nennausgangsstrom: 6,3 A Ausgangsstrombereich: 0 – 6,3 A Ausgangscharakteristik: Konstantspannungsbetrieb Restwelligkeit & Rauschen: max. 200 mVp-p Spannungstoleranz: ± 1,0% Leitungsregelung: ± 2,0% Lastregelung: ± 5,0% Eingangsspannungsbereich: 180 – 305 V AC / 254 – 431 V DC, 47 – 63 Hz Wirkungsgrad (typ.): 89% Netzstromaufnahme: 1,7 A @ 230 V AC / 1,5 A @ 277 V AC Einschaltstrom (Kaltstart): 60 A @ 230 V AC (twidth = 900 µs, 50% Ipeak) Leckstrom: max. 0,25 mA @ 240 V AC Einschalt- & Anstiegszeit: 500 ms, 50 ms @ 230 V AC / 277 V AC Haltezeit (typ.): 18 ms @ 230 V AC / 20 ms @ 277 V AC (Volllast) Überlastschutz: 110 – 150% der Nennleistung, Hiccup-Modus, automatische Wiederherstellung Überspannungsschutz: 27 – 35 V DC, Abschaltung mit automatischer Rückkehr nach Fehlerbeseitigung Übertemperaturschutz: Abschaltung der Ausgangsspannung, automatische Wiederinbetriebnahme nach Abkühlung Betriebstemperatur: −25 °C bis +65 °C (Leistungsreduzierung gemäß Derating-Kurve) Betriebsfeuchte: 20 – 90% r. F., nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95% r. F. Temperaturkoeffizient: ± 0,03% / °C (0 – 50 °C) Kühlung: lüfterloses Design, Kühlung durch freie Luftkonvektion Gehäusematerial: vollständig isoliertes, flammhemmendes Kunststoffgehäuse (UL 94V-0) Schutzart: IP67 Isolationsspannung: 3.000 V AC (Eingang – Ausgang) Isolationswiderstand: > 100 MΩ @ 500 V DC, 25 °C, 70% r. F. Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 10 Min./Zyklus je Achse (X, Y, Z) MTBF: 3.361.200 h (Telcordia SR-332, 25 °C) Abmessungen (L x B x H): 191 mm x 63 mm x 37,5 mm Gewicht: 0,79 kg Leitungsanschlüsse: Primär SJTW 14 AWG, Sekundär SJTW 18 AWG, vorkonfektionierte Anschlussleitungen Empfohlene Montage: horizontale Montage, Gehäusetyp LPC-150 gemäß mechanischer Zeichnung Sicherheitsnormen: UL 8750, CSA C22.2 Nr. 250.13-12, UL 879, CSA C22.2 Nr. 207-M89, IEC/EN 62368-1, BIS IS 15885 (für LPV-150-24), EAC EMV-Normen: EN 55032 (CISPR 32) Klasse B, EN 55035, EN 61000-3-2 Klasse A (≤ 80% Last), EN 61000-3-3, EN 61000-4-2/3/4/5/6/8/11 Geräteklasse: Klasse-II-Netzteil, doppelt isoliert, ohne Schutzleiter (FG) Einsatzumgebung: für Innenbereiche oder geschützte Außenbereiche ohne direkte Sonneneinstrahlung geeignet Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-150-24 Das MEAN WELL LPV-150-24 ist ein 150-W-LED-Schaltnetzteil mit Konstantspannungsbetrieb, das eine stabile 24 V DC-Ausgangsspannung bei bis zu 6,3 A liefert und damit ideal für 24-V-LED-Streifen, Beschilderung und architektonische Beleuchtungssysteme geeignet ist. Seine wichtigsten Stärken sind das vollständig vergossene IP67-Gehäuse für zuverlässigen Betrieb in trockenen, feuchten und nassen Umgebungen, das lüfterlose Design mit freier Luftkonvektion für geräuschlosen und wartungsarmen Betrieb sowie die umfassenden Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur mit automatischer Wiederherstellung. Dank des weiten Eingangsspannungsbereichs von 180–305 V AC, der hohen Effizienz und der langen Lebensdauer ist das LPV-150-24 besonders für professionelle 24-V-LED-Installationen geeignet, die eine stabile Versorgung und dauerhaften 24/7-Betrieb in Innenräumen und geschützten Außenbereichen erfordern.
Nur für den Einbau in Geräten, die einen anderen Primärgebrauch aufweisen als die Beleuchtung, z. B.
Kopiergeräte, Overhead- und Diaprojektoren oder für Skalen- und Anzeigebeleuchtung.
Technische Informationen & Details zum MEAN WELL APV-35-24 Netzteil
Innerhalb der EU nicht als LED-Treiber zugelassen!
Eine zugelassene Alternative ist z.B. die LPF-25-Serie
Ausgangsleistung: 36 W
Ausgangsspannung: 24 V DC
Ausgangsstrom: 0 – 1,5 A
Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz
Wirkungsgrad: 84 %
Restwelligkeit & Rauschen: max. 150 mVp-p
Einschaltstrom: Kaltstart 45 A (twidth = 440 µs bei 50 % Ipeak) bei 230 V AC
Schutzfunktionen: Kurzschluss, Überlast (110 – 160 %), Überspannung (27 – 32,4 V)
Schutzart & Klasse: IP42, Klasse-2-Netzteil, LPS-konform
Betriebstemperatur: −30 °C bis +70 °C
Isolationsspannung: 3 kV AC (Eingang zu Ausgang)
Vibrationstest: 10 – 500 Hz, 2G, 10 Min. / Zyklus über 60 Min. für X-, Y-, Z-Achsen
Maße (L x B x H): 84 mm x 57 mm x 29.5 mm
Gewicht: ca. 0,18 kg
Sicherheits- & EMV-Standards: UL8750, CSA-C22.2 No. 250.0-13, BIS IS15885, EAC TP TC 004, BS EN/EN 62368-1, CE
Herstellergarantie: 2 Jahre
Informationen zum MEAN WELL APV-35-24
Kompakte Elektronikprojekte sowie dekorative Werbeanwendungen in geschützten Außen- oder Feuchträumen verlangen nach einer robusten Stromversorgung mit verlässlicher Gleichspannung. Das MEAN WELL APV-35-24 stellt hierfür eine 24-Volt-Ausgangsleistung mit einem Nennstrom von bis zu 1,5 Ampere bereit, eingefasst in ein vollisoliertes Kunststoffgehäuse. Dank des weiten Eingangsbereichs von 90 bis 264 V AC bewältigt das Schaltnetzteil auch Netzschwankungen problemlos und hält kurzzeitige Stoßspannungen von bis zu 300 V AC mühelos stand.
Seine physischen Maße von 84 mal 57 mal 29,5 Millimetern erlauben eine platzsparende Montage in beengten Installationsumgebungen. Die Schutzart IP42 in Verbindung mit der Klassifizierung als Limited Power Source (LPS) und Klasse-2-Netzteil gewährleistet den sicheren Betrieb ohne Notwendigkeit eines Schutzleiters. Gekühlt wird das Gerät rein passiv durch freie Luftkonvektion, wodurch keine mechanischen Verschleißteile den geräuschlosen Dauerbetrieb beeinträchtigen.
Für die nötige Betriebssicherheit sorgen integrierte Schutzmechanismen gegen Kurzschlüsse, Überlastungen im Bereich von 110 bis 160 Prozent sowie Spannungsspitzen, wobei der Überlastschutz nach Behebung der Störung automatisch in den Normalbetrieb zurückkehrt. Die galvanische Trennung zwischen Primär- und Sekundärseite ist mit einer Isolationsspannung von 3 kV AC geprüft. Zudem unterläuft jede Einheit strengen Vibrationstests sowie einem vollständigen Einbrennversuch unter Volllast im Werk.
Abgerundet wird das Profil durch internationale Sicherheitszulassungen wie UL und CE sowie eine solide 2-jährige Herstellergarantie, die Planern verlässliche Investitionsbedingungen sichert. Die flexible Kabelführung mit vorangestellten Litzen vereinfacht die Verdrahtung in industriellen Kleinanwendungen und allgemeinen Elektronikbaugruppen spürbar.
Nur für den Einbau in Geräten, die einen anderen Primärgebrauch aufweisen als die Beleuchtung, z. B.Kopiergeräte, Overhead- und Diaprojektoren oder für Skalen- und Anzeigebeleuchtung.
Technische Informationen & Details zum MEAN WELL HDR-60-24 Netzteil
Ausgangsleistung: 60 W
Ausgangsspannung: 24 V DC
Ausgangsstrom: 2,5 A
Strombereich: 0 – 2,5 A
Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz
Wirkungsgrad: bis 90 %
Restwelligkeit & Rauschen: ≤ 150 mVp-p
Ausgangsspannung einstellbar: 21,6 – 29 V DC
Spannungstoleranz: ±1,0 %
Leitungsregelung: ±1,0 %
Lastregelung: ±1,0 %
Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast)
Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast)
Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart)
Leerlaufleistung: < 0,3 W
Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie)
Kühlung: freie, lüfterlose Luftkonvektion
Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart)
Überspannungskategorie: OVC III (bis 2000 m Höhe)
Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang
Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F.
Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm
Gewicht: ca. 190 g
Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform
Montage: DIN-Hutschiene TS35/7,5 oder TS35/15
Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3
LED-Anzeige: Power-On LED-Betriebsanzeige
Herstellergarantie: 3 Jahre
Informationen zum MEAN WELL HDR-60-24
Das MEAN WELL HDR-60-24 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 24-V-DC-Ausgangsspannung mit 2,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und der hohe Wirkungsgrad von bis zu 90 % ermöglichen eine energieeffiziente 24-V-Versorgung für Gebäudeautomation, Hausautomationszentralen und industrielle Steuerungen. Durch den einstellbaren Ausgangsbereich von 21,6–29 V lässt sich die 24-V-Schiene optimal an Leitungslängen und Spannungsabfälle anpassen, sodass SPS, Sensoren, Relais und I/O-Module zuverlässig mit ausreichender Spannung versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufleistung unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfassenden Schutz- und Zulassungsmerkmalen bietet das HDR-60-24 eine robuste, langlebige und wartungsarme 24-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.
