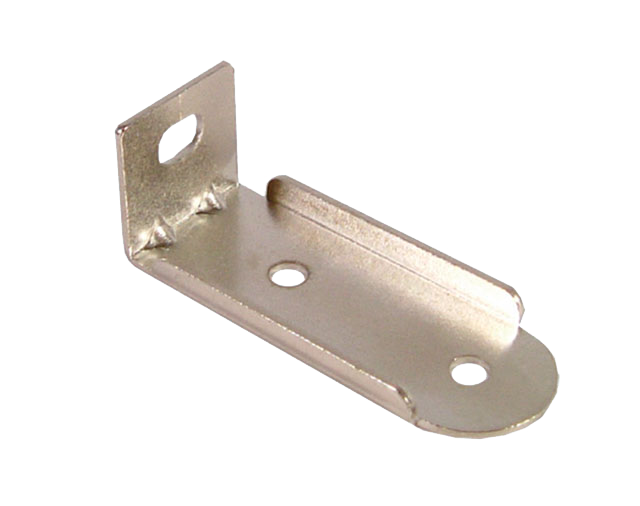

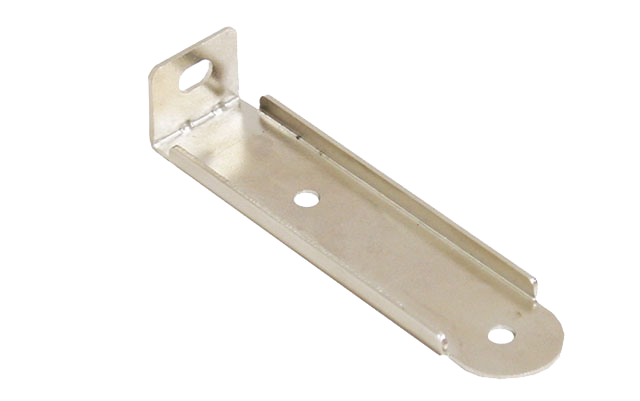

Mean Well Montagewinkel DRL-02 passend für Halteclip DRP-0X

Technische Informationen & Details zur MEAN WELL DRL-02 Montagehalterung Teile- / Bestellnummer: DRL-02 Zeichnungsbezeichnung: Mounting Accessories (Montagezubehör) Material: SPCC (Galvanized Steel Sheet) Oberfläche: Yellow Zinc Plate (Gelb verzinkt) Materialstärke: 1,6 mm Maßeinheit: mm Zeichnungsrevision: REV. R5 Zeichnungsdatum: 2003-01-17 Gesamtlänge: 192,00 mm Seitenflansch / Gesamthöhe: 64,00 mm Flanschbreite: 44,00 mm Hauptmontageplattenbreite: 44,00 mm Versteifungsmerkmale: Enthält 2 Verstärkungsrippen an der 90-Grad-Biegung für zusätzliche strukturelle Steifigkeit Löcher am Flansch- / Seitenteil: 3x runde Befestigungslöcher (Durchmesser 4,50 mm) und 3x Langlöcher (3,00 mm x 7,50 mm mit R2,25 mm Enden), verteilt auf einem 32,00 mm Höhenraster Löcher am Bodenteil: 1x rundes Loch (Durchmesser 3,50 mm), 116,99 mm von der Mitte des End-Langlochs entfernt, sowie mehrere Befestigungslöcher mit R2,25 mm Radien über Längen von 117,00 mm und 41,00 mm Allgemeine Toleranzen: < 6 mm: ±0,1 mm; 6 bis 30 mm: ±0,2 mm; 30 bis 120 mm: ±0,3 mm; 120 bis 315 mm: ±0,5 mm; Winkel: ±1° Informationen zum DRL-02 Der MEAN WELL DRL-02 ist ein robuster rechtwinkliger L-Montagewinkel aus SPCC-galvanisiertem Stahlblech mit einer gelb verzinkten Oberfläche und einer präzisen Materialstärke von 1,6 mm. Er wurde entwickelt, um kompatible geschlossene MEAN WELL-Netzteilserien für sichere Schaltschrank- oder DIN-Hutschienenmontagen anzupassen. Mit exakten Lochmustern, integrierten Verstärkungsrippen für eine erhöhte Biegesteifigkeit und strikten Fertigungstoleranzen bietet der DRL-02 einen zuverlässigen mechanischen Halt in anspruchsvollen industriellen Automatisierungsumgebungen.
