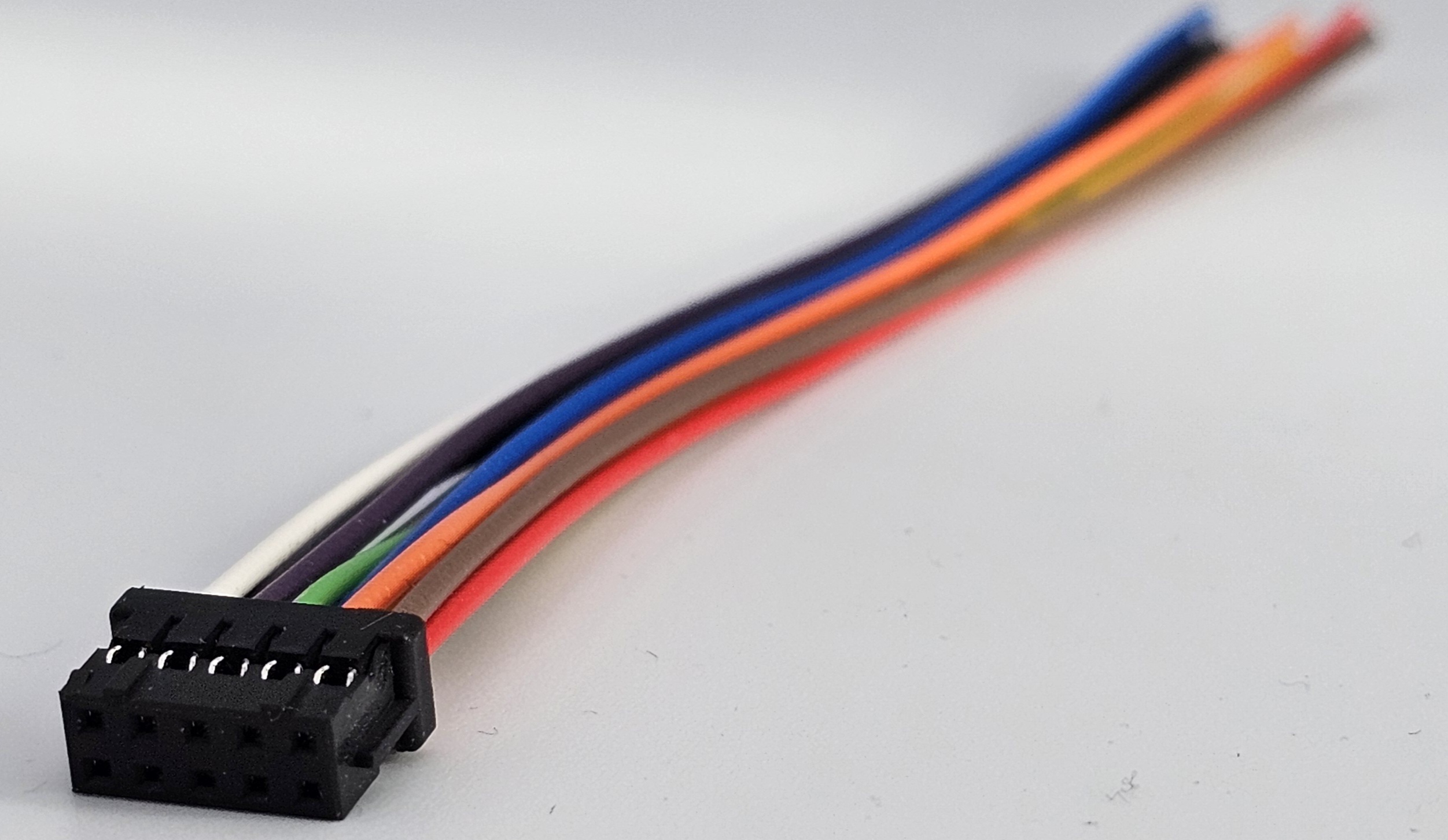

10-pol Kabel

Steckergehäuse und Crimpkontakte bitte Prüfen und ggf mitbestellen - ist nicht im Lieferumfang enthalten (Betrifft CN2 CN1: z.B. Spannung/Strom-Programmierung, Remote ON/OFF, ...) Technische Informationen & Details zum MEAN WELL CSP-3000-400 Netzteil Ausgangsleistung: 3000 W Ausgangsspannung: 400 V DC Ausgangsstrom: 7,5 A Eingangsspannungsbereich: 180 – 264 V AC / 254 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 92 % Restwelligkeit & Rauschen: ≤ 1000 mVp-p Leistungsfaktor: PF ≥ 0,95 / 230 VAC (Volllast) Einschaltstrom: max. 60 A @ 230 VAC (Kaltstart) Betriebstemperatur: −20 °C bis +65 °C (mit Derating) Kühlung: Zwangslüftung durch eingebaute DC-Lüfter mit Drehzahlregelung Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur, Lüfterfehler Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 63,5 mm x 177,8 mm x 278 mm (2U Profil) Gewicht: ca. 3500 g Sicherheits- & EMV-Zertifikate: UL62368-1, EN62368-1, CE, EAC, BS EN Besondere Funktionen: Programmierbare Ausgangsspannung (PV) und Strom (PC) Herstellergarantie: 5 Jahre Informationen zum MEAN WELL CSP-3000-400 Das MEAN WELL CSP-3000-400 ist eine hocheffiziente 3-kW-Stromversorgungslösung, die speziell für industrielle Hochspannungsanforderungen in einem kompakten 2U-Gehäuse entwickelt wurde. Ein zentrales Merkmal dieses Modells ist die enorme Anpassungsfähigkeit durch die integrierten PV- und PC-Funktionen: Die Ausgangsspannung kann flexibel programmiert werden, was eine präzise Steuerung für anspruchsvolle Anwendungen wie Lasermaschinen, UV-Härtungssysteme und Burn-In-Testanlagen ermöglicht. Dank der aktiven Stromteilung (Current Sharing) können bis zu drei Einheiten parallel betrieben werden, um eine skalierbare Gesamtleistung von bis zu 9000 W zu erreichen. Die Betriebssicherheit wird durch eine Schutzlackierung (Conformal Coating) sowie ein umfassendes Diagnosesystem mit Power-OK-Signalen und Alarmfunktionen bei Lüfterausfällen maximiert. Mit einem Wirkungsgrad von 92 % und einer robusten Bauweise stellt das CSP-3000-400 eine zuverlässige Energiequelle für modernste Fabrikautomation und Messinstrumente dar.

Technische Informationen & Details zum MEAN WELL LPV-100-12 Netzteil Nennausgangsleistung: 102 W Gleichspannung am Ausgang: 12 V DC Nennausgangsstrom: 8,5 A Strombereich: 0 – 8,5 A Eingangsspannungsbereich: 90 – 264 V AC (127 – 370 V DC), 47 – 63 Hz Wirkungsgrad (typisch): ca. 87 % Restwelligkeit & Rauschen (max.): ≤ 120 mVp-p Ausgangsspannungsbereich (O.V.P.-Bereich): 13,8 – 16,2 V DC Spannungstoleranz: ±5,0 % Netzregelung: ±2,0 % Lastregelung: ±5,0 % Einschalt- & Anstiegszeit: 2000 ms, 25 ms @230 V AC / 115 V AC (Erst-Kaltstart) Überbrückungszeit (typ.): 50 ms @230 V AC / 14 ms @115 V AC (Volllast) AC-Eingangsstrom (typ.): 2,2 A @115 V AC / 1,2 A @230 V AC Einschaltstrom (typ.): 75 A @230 V AC (Kaltstart, Pulsbreite ≈ 700 μs) Leckstrom: < 0,25 mA @240 V AC Überlastschutz: 110 – 150 % der Nennausgangsleistung, Hiccup‑Betrieb, automatische Wiederherstellung nach Fehlerbeseitigung Überspannungsschutz: Abschaltung des Ausgangs bei 13,8 – 16,2 V, Neustart nach Netzwiederzuschaltung Betriebstemperatur: −25 °C bis +70 °C (mit Derating, siehe Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % rF Kühlung: freie Luftkonvektion (lüfterlos) Prüfspannung (Isolationsfestigkeit): 3000 V AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @500 V DC, 25 °C, 70 % rF Schutzart des Gehäuses: IP67, vollständig vergossenes Kunststoffgehäuse Maße (L x B x H): 190 mm x 52 mm x 37 mm Gewicht: ca. 610 g Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) EMV‑Emission: BS EN/EN 55032 Klasse B, BS EN/EN 61000‑3‑2 Klasse A (≤80 % Last), BS EN/EN 61000‑3‑3 EMV‑Störfestigkeit: BS EN/EN 61000‑4‑2,‑3,‑4,‑5,‑6,‑8,‑11; BS EN/EN 55035 Sicherheitszulassungen: UL 8750, CSA C22.2 Nr. 250.13‑12, UL 879, CSA C22.2 Nr. 207‑M89, BIS IS 15885, IEC/BS EN/EN 62368‑1, EAC Gehäuseausführung: voll isoliertes, vergossenes Kunststoffgehäuse für feuchte und staubige Umgebungen MTBF (typisch): 4.497.100 h (Telcordia SR‑332, 25 °C) Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-100-12 Das MEAN WELL LPV-100-12 ist ein Schaltnetzteil der 100‑W‑Leistungsklasse mit konstantem 12‑V‑Ausgang, das bis zu 8,5 A liefert und vollständig in einem IP67‑Kunststoffgehäuse vergossen ist. Dank Weitbereichseingang, hohem Wirkungsgrad, Schutz vor Kurzschluss, Überlast und Überspannung sowie lüfterloser Konvektion eignet es sich sehr gut für den zuverlässigen Einsatz in Innenräumen und geschützten Außenbereichen. Durch die kompakte Bauform, die hohe Isolationsfestigkeit und zahlreiche Sicherheits‑ und EMV‑Zertifizierungen ist das LPV-100-12 eine robuste 12‑V‑Versorgung für LED‑Anwendungen, Werbebeleuchtung, Steuer‑ und Regeltechnik sowie andere Kleinspannungs‑Applikationen, in denen ein staub‑ und spritzwassergeschütztes Netzteil benötigt wird.

Steckergehäuse und Crimpkontakte bitte Prüfen und ggf mitbestellen - ist nicht im Lieferumfang enthalten (Betrifft CN2 CN1: z.B. Spannung/Strom-Programmierung, Remote ON/OFF, ...) Technische Informationen & Details zum MEAN WELL CSP-3000-250 Netzteil Ausgangsleistung: 3000 W Ausgangsspannung: 250 V DC Ausgangsstrom: 12 A Eingangsspannungsbereich: 180 – 264 V AC / 254 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 92,5 % Restwelligkeit & Rauschen: ≤ 800 mVp-p Einschaltstrom: max. 60 A @ 230 VAC (Kaltstart) Leistungsfaktor: PF ≥ 0,95 / 230 VAC (Volllast) Betriebstemperatur: −20 °C bis +65 °C (mit Derating) Kühlung: Zwangslüftung durch eingebaute DC-Lüfter mit Drehzahlregelung Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur, Lüfterfehler Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 63,5 mm x 177,8 mm x 278 mm (2U Profil) Gewicht: ca. 3500 g Sicherheits- & EMV-Zertifikate: UL62368-1, EN62368-1, CE, EAC, BS EN Besondere Funktionen: Programmierbare Ausgangsspannung (PV) und Strom (PC) Herstellergarantie: 5 Jahre Informationen zum MEAN WELL CSP-3000-250 Das MEAN WELL CSP-3000-250 ist ein hocheffizientes 3000-Watt-Netzteil, das speziell für industrielle Hochspannungsanwendungen im kompakten 2U-Profil entwickelt wurde. Ein herausragendes Merkmal ist die integrierte PV/PC-Funktion, die es dem Anwender ermöglicht, die Ausgangsspannung und den konstanten Strompegel flexibel über ein externes 10V-Signal oder eine PWM-Steuerung anzupassen. Dies macht es zur idealen Wahl für präzise Systeme wie Laser-Maschinen, UV-Härtungsanlagen und Burn-In-Testsysteme. Dank der aktiven Stromteilung können bis zu drei Einheiten parallel betrieben werden, um eine beeindruckende Gesamtleistung von 9000 W zu erreichen. Die Langlebigkeit wird durch eine spezielle Schutzlackierung (Conformal Coating) der Leiterplatten sowie ein intelligentes Kühlsystem mit temperaturgesteuerten Lüftern sichergestellt. Mit einem hohen Wirkungsgrad von 92,5 % und umfassenden Sicherheitszertifizierungen bietet dieses Netzteil maximale Zuverlässigkeit für anspruchsvolle Automatisierungslösungen und Messinstrumente.

Breve PSS 80N 230V/24V Leistung: 80 VA Primärspannung: 230 VAC Sekundärspannung: 24 VAC Strom: 3,33 A Schutzklasse II und Schutzart IP20 Gewicht: 1,3 kg Doppelte Isolation Isolationsklasse B Schutz vor Überlast und Kurzschluss Schnelle Montage auf DIN-Hutschiene T35 Fertigung gemäß EN 61558-2-4, EN 61558-2-6 Weitere Information zu den Breve PSS Transformatoren Bei der PSS-Serie des Herstellers Breve handelt es sich um gekapselte Trenn- oder Sicherheitstransformatoren, welche für die Montage in Anlagen mit den DIN-Hutschienen T35 geeignet sind. Besonders die schnelle und einfache Montage, möglich durch das hochwertige, aufschnappbare Isolierstoffgehäuse, sprechen für die PSS Transformatoren von Breve. Aufgrund der doppelten Isolation ist eine weitere Erdung nicht notwendig. Weiterhin sind die Trasformatoren mit der Schutzklasse II ausgestattet und verfügen über die Schutzarten IP20 (N-Serie), IP30 und IP40 (PSS 10, PSS 20). Der Betrieb kann bei einer maximalen Umgebungstemperatur von 40°C aufgenommen werden. Zusätzlich sind die PSS Transformatoren standardmäßig gemäß den Sicherheitsnormen EN 61558-2-4 und EN 61558-2-6 gefertigt.

Breve PSS 63 230V/230V Leistung: 63 VA Primärspannung: 230 VAC Sekundärspannung: 230 VAC Strom: 0,27 A Schutzklasse II und Schutzart IP30 Gewicht: 1,2 kg Doppelte Isolation Isolationsklasse B Schutz vor Überlast und Kurzschluss Schnelle Montage auf DIN-Hutschiene T35 Fertigung gemäß EN 61558-2-4, EN 61558-2-6 Weitere Information zu den Breve PSS Transformatoren Bei der PSS-Serie des Herstellers Breve handelt es sich um gekapselte Trenn- oder Sicherheitstransformatoren, welche für die Montage in Anlagen mit den DIN-Hutschienen T35 geeignet sind. Besonders die schnelle und einfache Montage, möglich durch das hochwertige, aufschnappbare Isolierstoffgehäuse, sprechen für die PSS Transformatoren von Breve. Aufgrund der doppelten Isolation ist eine weitere Erdung nicht notwendig. Weiterhin sind die Trasformatoren mit der Schutzklasse II ausgestattet und verfügen über die Schutzarten IP20 (N-Serie), IP30 und IP40 (PSS 10, PSS 20). Der Betrieb kann bei einer maximalen Umgebungstemperatur von 40°C aufgenommen werden. Zusätzlich sind die PSS Transformatoren standardmäßig gemäß den Sicherheitsnormen EN 61558-2-4 und EN 61558-2-6 gefertigt.
