SPOL-12N

Anzahl	Stückpreis
ab 1	8,65 €*
ab 5	8,50 €*
ab 10	8,32 €*
ab 20	8,01 €*

Preise exkl. MwSt. zzgl. Versandkosten zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Produktnummer: 204084

Produktinformationen "SPOL-12N"

Technische Informationen & Details zum MEAN WELL SPOL-12N DC-DC-Wandler

Produkt-Typ: 12A Nicht-isolierter, programmierbarer DC/DC-POL-Regler in SMD-Bauform (Negative Logik)
DC-Eingangsspannung: 12V DC nominal (Eingangsspannungsbereich: 3 – 14.4 VDC)
AC/DC-Ausgangsspannung: Programmierbar von 0,6 bis 5,5 VDC via externem Trim-Widerstand
Nennstrom: 12 A maximal
Nennleistung: Maximal 66 W
Wirkungsgrad: Typisch bis zu 91 % (bei 12 Vin, 5.5 Vout)
Fernbedienungs-Logik (SPOL-12N): Negative Logik (Power ON: Kurzschiessen nach GND oder 0–0,6 VDC; Power OFF: 1–5,5 VDC oder Offen)
Schutzfunktionen: Kontinuierlicher Kurzschlussschutz (mit automatischer Wiederherstellung)
Zusatzfunktionen: Power Good Signal (P.G), Spannungstracking/Sequenzierung (SEQ), Frequenzsynchronisation (SYNC)
Gehäuse & Bauform: LGA (Land Grid Array) Surface Mount Package
Betriebstemperaturbereich: -40°C bis +90°C
Lagertemperatur & Feuchte: -55°C bis +125°C, 10–95% RH (nicht kondensierend)
MSL-Klasse: Level 3 (Moisture Sensitivity Level)
Schaltfrequenz: 800 kHz (typisch)
Mindestlast: Keine Mindestlast erforderlich
Sicherheits- & EMV-Standards: LVD BS EN/EN62368-1, BS EN/EN55032 Class A (mit externen Komponenten), BS EN/EN61000-4-2,3,4,5
Abmessungen & Gewicht: 12.19 x 12.19 x 3.10 mm (L x B x H) / ca. 0.8 g
Herstellergarantie: 3 Jahre

Informationen zum MEAN WELL SPOL-12N

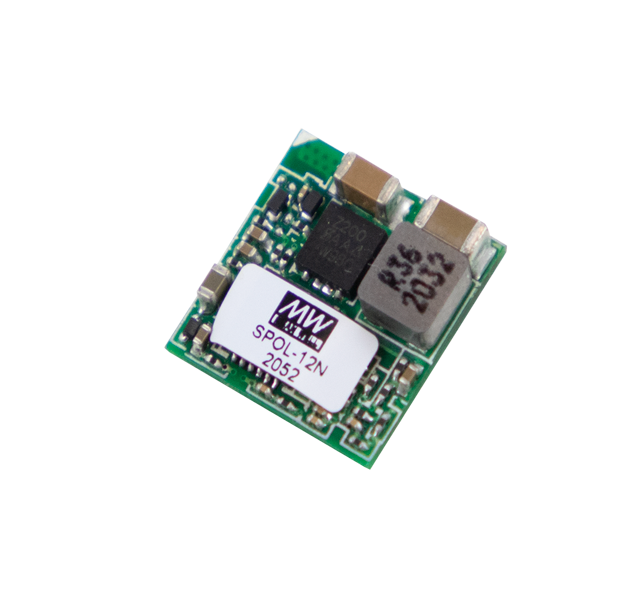

Der MEAN WELL SPOL-12N ist ein hochkompakter, nicht-isolierter und programmierbarer 12 Ampere Point-of-Load (POL) DC-DC-Wandler im ultradünnen LGA-SMD-Gehäuse. Das Modul arbeitet mit einem breiten Eingangsspannungsbereich von 3 bis 14,4 VDC und ermöglicht eine präzise Einstellung der Ausgangsspannung zwischen 0,6 und 5,5 VDC über einen externen Trim-Widerstand. Das Kürzel "N" kennzeichnet die Ausführung mit negativer Logik für die Remote ON/OFF Steuerung.

Dank seines hervorragenden Wirkungsgrads von bis zu 91 % und des extrem breiten Betriebstemperaturbereichs von -40 °C bis +90 °C bietet der SPOL-12N maximale Energieeffizienz und Zuverlässigkeit auf engstem Raum. Er verfügt über erweiterte Steuerfunktionen wie Power Good (P.G) zur Statusüberwachung, Output Voltage Sequencing (SEQ) für kontrolliertes Hochfahren mehrerer Spannungsversorgungsebenen sowie einen SYNC-Eingang zur Frequenzsynchronisierung mit externen Taktgebern.

Integrierte Schutzfunktionen wie der kontinuierliche Kurzschlussschutz mit automatischer Wiederherstellung schützen die nachgeschaltete Elektronik zuverlässig. Der MEAN WELL SPOL-12N eignet sich hervorragend für verteilte Stromversorgungsarchitekturen (Distributed Power Architectures), Industrie-PCs, Telekommunikations- und Datensysteme, FPGAs, Server sowie Batteriemanagementsysteme (BMS).

Weiterführende Links zu "SPOL-12N"

Fragen zum Artikel?
Weitere Artikel von MEAN WELL

Verfügbare Downloads

Download Datenblatt SPOL-12N

Eigenschaften für "SPOL-12N"

Ausgangsspannung:	0,6 VDC, 1,2 VDC, 1,5 VDC, 1,8 VDC, 2,5 VDC, 3,3 VDC, 5 VDC, 5,5 VDC
Ausgangsstrom:	0,93, 1,6, 1,85, 2,2, 2,9, 3,8, 5,4, 6
Breite:	13
Effizienz:	65 %, 77 %, 82 %, 82,5 %, 86 %, 88 %, 91 %
Gewicht:	0,8g
Herstellergarantie:	3 Jahre
Höhe:	4
Länge:	13
Zulassungen:	CE
