STM 100 (230V/24V)

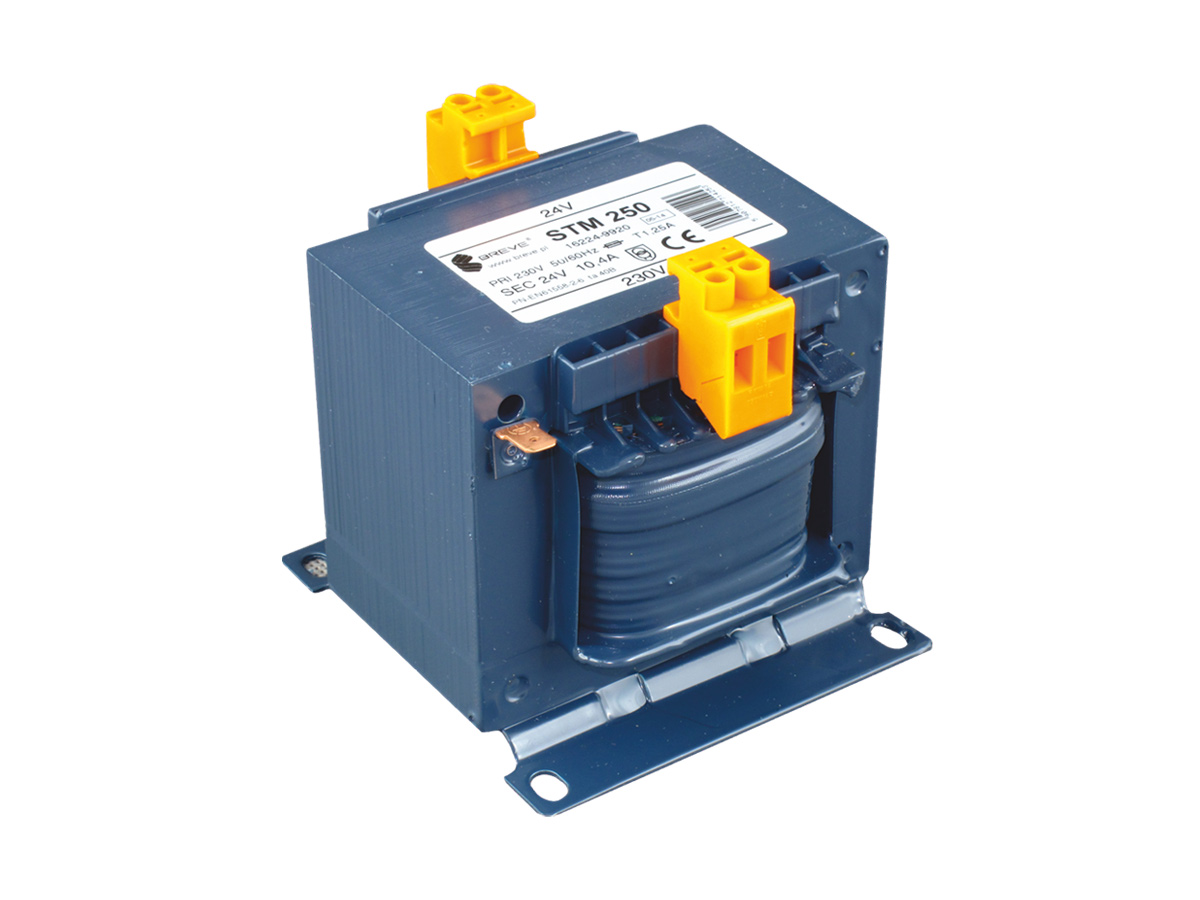

Das STM 250 230V/24V ist ein Einphasen Transformator, welcher sich für die allgemeine Anwendung sowie für den Einbau in Industrie- und elektrotechnischen Anlagen eignet. Bei dieser Version handelt es sich um eine sehr sparsame Ausführung. Zudem besitzt der Transformator die Schutzklasse I und Schutzart IP00, sowie die Isolationsklasse B (130°C). Gefertig wurde gemäß den Normen EN 6155582-4 und EN 615582-6. Kupferanteil ist im Preis inklusive. Technische Eigenschaften des STM 250 230V/24V Phasen: Einphasen Transformator Leistung: 250VA Primäre Spannung: 230V Sekundäre Spannung: 24V Taktung: 50/60 Hz Abmessungen: 96x100x114mm Befestigung: M5 Gewicht: 3,20kg

Das STM 63 230V/24V ist ein Einphasen Transformator, welcher sich für die allgemeine Anwendung sowie für den Einbau in Industrie- und elektrotechnischen Anlagen eignet. Bei dieser Version handelt es sich um eine sehr sparsame Ausführung. Zudem besitzt der Transformator die Schutzklasse I und Schutzart IP00, sowie die Isolationsklasse B (130°C). Gefertig wurde gemäß den Normen EN 6155582-4 und EN 615582-6. Kupferanteil ist im Preis inklusive. Technische Eigenschaften des STM 63 230V/24V Phasen: Einphasen Transformator Leistung: 63VA Primäre Spannung: 230V Sekundäre Spannung: 24V Taktung: 50/60 Hz Abmessungen: 78x60x80mm Befestigung: M4 Gewicht: 1,10kg

Das STM 320 400V/230V ist ein Einphasen Transformator, welcher sich für die allgemeine Anwendung sowie für den Einbau in Industrie- und elektrotechnischen Anlagen eignet. Bei dieser Version handelt es sich um eine sehr sparsame Ausführung. Zudem besitzt der Transformator die Schutzklasse I und Schutzart IP00, sowie die Isolationsklasse B (130°C). Gefertig wurde gemäß den Normen EN 6155582-4 und EN 615582-6. Kupferanteil ist im Preis inklusive. Technische Eigenschaften des STM 320 400V/230V Phasen: Einphasen Transformator Leistung:320VA Primäre Spannung: 400V Sekundäre Spannung: 230V Taktung: 50/60 Hz Abmessungen: 120x88x125mm Befestigung: M5 Gewicht: 3,70kg

Technische Informationen & Details zum MEAN WELL HDR-60-24 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Strombereich: 0 – 2,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannung einstellbar: 21,6 – 29 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-24 Das MEAN WELL HDR-60-24 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 24-V-DC-Ausgangsspannung mit 2,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und der hohe Wirkungsgrad von bis zu 90 % ermöglichen eine energieeffiziente 24-V-Versorgung für Gebäudeautomation, Hausautomationszentralen und industrielle Steuerungen. Durch den einstellbaren Ausgangsbereich von 21,6–29 V lässt sich die 24-V-Schiene optimal an Leitungslängen und Spannungsabfälle anpassen, sodass SPS, Sensoren, Relais und I/O-Module zuverlässig mit ausreichender Spannung versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufleistung unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfassenden Schutz- und Zulassungsmerkmalen bietet das HDR-60-24 eine robuste, langlebige und wartungsarme 24-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.

Technische Informationen & Details zum MEAN WELL HDR-60-12 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 12 V DC Ausgangsstrom: 4,5 A Strombereich: 0 – 4,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 120 mVp-p Ausgangsspannung einstellbar: 10,8 – 13,8 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC TP TC 004, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-12 Das MEAN WELL HDR-60-12 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine robuste 12-V-DC-Ausgangsspannung mit 4,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und ein hoher Wirkungsgrad von bis zu 88 % ermöglichen eine energieeffiziente Versorgung von Gebäudeautomationssystemen, Hausautomationszentralen und industriellen Steuerungen. Dank des einstellbaren Ausgangsbereichs von 10,8–13,8 V lässt sich die 12-V-Schiene fein justieren, um Leitungsverluste zu kompensieren und Relais, Sensoren, Aktoren und Steuerplatinen stabil zu speisen. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht den Aufbau, da kein separater Schutzleiteranschluss erforderlich ist. Zusammen mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufaufnahme unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfangreichen Schutz- und Zulassungsmerkmalen ist das HDR-60-12 eine zuverlässige, langlebige und wartungsarme 12-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.
