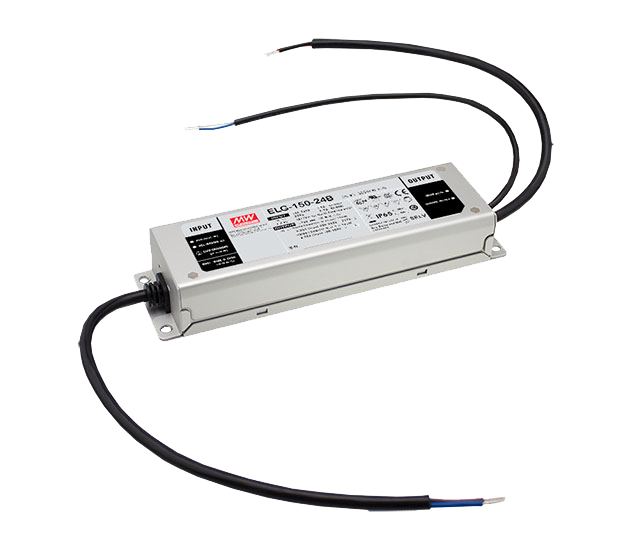

Technische Informationen & Details zum MEAN WELL ELG-150-36B-3Y LED-Treiber Ausgangsleistung: 150,1 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsspannung: 36 V DC (Konstantspannung / Konstantstrombereich 18 – 36 V) Ausgangsstrom / Nennstrom: 4,17 A Dimmfunktionen (3-in-1 Dimmen): 0 – 10 V DC, 10 V PWM-Signal (100 Hz – 3 kHz) oder Widerstand (0 – 100 kΩ) Restwelligkeit & Rauschen: ≤ 250 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Netzkabel-Option (3Y-Spezifikation): 3-adriges Eingangs-Netzkabel (Klasse I mit Schutzleiter / Erdung) für den europäischen / globalen Markt Wirkungsgrad: ca. 90 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP67 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (41 – 48 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit Schutzleiter (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-36B-3Y Der MEAN WELL ELG-150-36B-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 36 V DC einen Nennstrom von bis zu 4,17 A (150,1 W bei 200–305 V AC). Als B-Type verfügt es über ein integriertes 3-in-1 Dimmkonzept (0–10V, PWM, Widerstand) über eine separate Steuerleitung sowie über die hohe Schutzart IP67. Das Suffix 3Y kennzeichnet die Ausführung mit einem 3-adrigen AC-Eingangskabel inklusive Schutzleiter für maximale Installationssicherheit. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-36B-3Y mit einer 5-jährigen Herstellergarantie geliefert.

Technische Informationen & Details zum MEAN WELL HDR-60-12 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 12 V DC Ausgangsstrom: 4,5 A Strombereich: 0 – 4,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 120 mVp-p Ausgangsspannung einstellbar: 10,8 – 13,8 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC TP TC 004, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-12 Das MEAN WELL HDR-60-12 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine robuste 12-V-DC-Ausgangsspannung mit 4,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und ein hoher Wirkungsgrad von bis zu 88 % ermöglichen eine energieeffiziente Versorgung von Gebäudeautomationssystemen, Hausautomationszentralen und industriellen Steuerungen. Dank des einstellbaren Ausgangsbereichs von 10,8–13,8 V lässt sich die 12-V-Schiene fein justieren, um Leitungsverluste zu kompensieren und Relais, Sensoren, Aktoren und Steuerplatinen stabil zu speisen. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht den Aufbau, da kein separater Schutzleiteranschluss erforderlich ist. Zusammen mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufaufnahme unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfangreichen Schutz- und Zulassungsmerkmalen ist das HDR-60-12 eine zuverlässige, langlebige und wartungsarme 12-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.

Buchse (2.1x5.5x11) auf Stecker (2.1x5.5x11) ca. 1,5m

Technische Informationen & Details zum MEAN WELL HDR-100-24N Netzteil Ausgangsleistung: 100,8 W Ausgangsspannung: 24 V DC (Nennspannung) Ausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsbereit) / 120 – 370 V DC (390 V DC betriebsbereit), 47 – 63 Hz Wirkungsgrad: typ. 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannungs-Einstellbereich: 21,6 – 29 V DC (erweiterter Non‑LPS‑Bereich) Spannungstoleranz: ±2,0 % Netzregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 60 ms @230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms @230 V AC / 12 ms @115 V AC (Volllast) AC-Eingangsstrom (typ.): 3 A @115 V AC / 1,6 A @230 V AC Einschaltstrom: 35 A @115 V AC / 70 A @230 V AC (Kaltstart) Leerlaufleistungsaufnahme: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Leistungsderating gemäß Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % rF, nicht kondensierend Kühlung: lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup‑Mode, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nennausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Wiedereinschalten) Überspannungsschutz-Schwelle: 30 – 36 V DC Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % rF Maße (B x H x T): 70 mm x 90 mm x 54,5 mm Gewicht: ca. 270 g Gehäusematerial: isolierendes Kunststoffgehäuse, Schutzklasse II, ultra‑schlankes 4‑SU‑Stufengehäuse Montage: DIN‑Schiene TS35/7,5 oder TS35/15 Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) Sicherheits- & EMV-Zertifizierungen: UL 62368‑1, UL 508, TUV BS EN/EN 61558‑2‑16, BS EN/EN 61558‑1, IEC 62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252, konform zu BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000‑6‑2, BS EN/EN 61204‑3 LPS-Klassifizierung: Nicht‑LPS (erweiterter Einstellbereich, höhere Ausgangsleistung bis 100,8 W) LED-Anzeige: Power‑On‑Status‑LED Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-100-24N Das MEAN WELL HDR-100-24N ist die Non‑LPS‑Ausführung der HDR‑100‑24‑Baureihe und liefert bis zu 100,8 W bei 24 V DC und 4,2 A in einem nur 70 mm breiten DIN‑Schienen-Gehäuse. Der erweiterte Ausgangsspannungsbereich von 21,6 bis 29 V bietet zusätzliche Spannungsreserve für lange Leitungen, Motoranläufe oder andere anspruchsvolle 24‑V‑Lasten und geht damit deutlich über den engeren LPS‑Bereich der „Blank“-Modelle hinaus. In Verbindung mit universellem Weitbereichseingang, hohem Wirkungsgrad, lüfterloser Konvektion, umfassenden Schutzfunktionen und zahlreichen internationalen Zertifizierungen ist das HDR-100-24N eine sehr leistungsfähige und flexible 24‑V‑Stromversorgung für industrielle Steuerungen, Gebäudeautomation, Ventile, Relais, Sensorik und OEM‑Applikationen, die die volle 100‑W‑Leistungsklasse ausschöpfen müssen.

Technische Informationen & Details zum MEAN WELL NDR-240-24 Netzteil Ausgangsleistung: 240 W Ausgangsspannung: 24 V DC Ausgangsstrom: 10 A Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 89 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 45 A @230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −20 °C bis +70 °C Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur Überspannungskategorie: OVC II Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 125,2 mm x 63 mm x 113,5 mm Gewicht: ca. 1,2 kg Sicherheits- & EMV-Zertifikate: CE, UL 508, TUV, CB, EAC LED-Anzeige: Power On Indikator Herstellergarantie: 3 Jahre Informationen zum MEAN WELL NDR-240-24 Das MEAN WELL NDR-240-24 ist ein hochleistungsfähiges 240-W-DIN-Schienennetzteil mit integriertem aktiven PFC für maximale Effizienz und Stabilität bei 24 V DC / 10 A Ausgang. Es überzeugt durch exzellenten Wirkungsgrad bis 89 %, komplett lüfterlose Konvektionskühlung und robustes Metallgehäuse für anspruchsvolle Industrieumgebungen. Vollständige Schutzfunktionen mit Constant-Current-Modus und automatischer Wiederherstellung gewährleisten höchste Betriebssicherheit bei Kurzschluss, Überlast und Überspannung. Der universelle Eingangsspannungsbereich 90–264 V AC macht es ideal für große SPS-Systeme, Maschinenbau, Anlagensteuerung und Industrieautomation. Mit internationalen Zertifizierungen bietet das NDR-240-24 hohe Leistungsdichte, extreme Langlebigkeit und perfekte Integration in professionelle Schaltschränke.
