LDD-700LW

Technische Eigenschaften des MEAN WELL APC-8-700 Nennleistung: 7,7 W Eingangsbereich: 90 bis 264VAC  Ausgangsstrom: 700 mA Kompakte Bauform Class II Schaltnetzteil Schutzart IP42 Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss UL8750, EN55032, EN61000-3-2,  EN61000-3-3 Informationen zum MEAN WELL APC-8-700 Mit dem Modell APC-8-700 präsentiert Mean Well ein leistungsfähiges LED-Netzteil in kompakter und geschlossener Bauform für vielfältige LED-Anwendungen wie z. B. dekorative LED-Leuchten und LED-Reklameschilder. Es verfügt über einen weltweit einsetzbaren Weitbereichseingang von 90 bis 264 VAC mit Derating bei 90 - 100 VAC und liefert zudem eine zuverlässige Nennleistung von 7,7 W bei einem Konstantstrom von 700 mA. Als zertifizierte Class II Netzgeräte mit dem Kunststoffgehäuse nach der Schutzart IP42 können die Mean Well APC-8-Modelle in verschiedensten Arbeitsumgebungen installiert werden. Die lüfterlose Produktserie von MeanWell  ist weiterhin durch freie Luftkonvektion gekühlt, welche für einen energieeffizienten und ruhigen Betrieb sorgen kann. Dabei erzielt die APC-8-Serie einen Wirkungsgrad über 80%. Die kurzschlussfeste Mean Well APC-8-Modelle erfüllen nicht zuletzt alle grundlegenden Sicherheits- und Störfestigkeitsstandards gemäß UL8750, EN55032, EN61000-3-2,  EN61000-3-3 sowie weitere Anforderungen für die zuverlässige Stromversorgung von LED-Schaltnetzteilen. Ausgezeichnet durch die hohe Zuverlässigkeit sowie die herausragende Kosteneffizienz ist die Produktreihe die optimale Lösung für LED-Beleuchtungen mit kleiner Leistung. Nur für den Einbau in Geräten, die einen anderen Primärgebrauch aufweisen als die Beleuchtung, z. B.Kopiergeräte, Overhead- und Diaprojektoren oder für Skalen- und Anzeigebeleuchtung

Innerhalb der EU nicht als LED-Treiber zugelassen! Not approved as an LED driver within the EU! Eine zugelassene Alternative ist z.B. die LPF-25-Serie Technische Eigenschaften des MEAN WELL APC-25-500 Leistung: 25,2 W Eingangsbereich: 90 bis 264VAC  Konstantstrom: 0,5 A 300 VAC Spannungsschwankungen widerstehen Kompakte und kleine Größe Schutzart IP42 Konvektionsgekühlt Schutz vor Kurzschluss und Überspannung UL8750, EN55032, EN61000-3-2,  EN61000-3-3 Informationen zum MEAN WELL APC-25-500 Mit dem APC-25-500 stellt Mean Well ein kompaktes und robustes LED-Netzteil im Kunststoffgehäuse für vielfältige LED-Anwendungen wie z. B. LED-Dekorationen und LED-Anzeigenschilder dar. Eingangsseitig kann es mit einem weltweit einsetzbaren Weitbereichseingang zwischen 90 und 264 VAC (Derating bei 90 - 100 VAC) gespeist werden. Zudem erzeugt das LED-Netzgerät von MeanWell eine zuverlässige 25,2 W Leistung bei einem 0,5 A Konstantstrom. Die Mean Well APC-25-Serie kann des Weiteren 300 VAC Spannungsschwankungen für bis zu fünf Sekunden widerstehen. Damit ist eine stabile Stromversorgung und ein sicherer Betrieb gewährleistet. Die Mean Well APC-25-Netzteile sind nach der Schutzart IP42 gestaltet und eignen sich daher für den ausreichenden Einsatz in verschiedensten Indoor-Bereichen. Die Produktserie ist weiterhin durch freie Luftkonvektion gekühlt und sorgt daher für einen geräuscharmen Betrieb mit einer guten Arbeitseffizienz. Zudem können die lüfterlosen LED-Netzteile von MeanWell einen Wirkungsgrad von bis zu 83% erreichen. Ausgangsseitig verfügt die Mean Well APC-25-Serie über einen Schutz gegen Kurzschluss sowie Überspannung. Zudem ist die Produktserie konform mit den bedeutendsten Sicherheitsstandards nach EN55032, EN61000-3-2,  EN61000-3-3 für LED-Netzgeräte im LED-Beleuchtungssektor. Mit hoher Zuverlässigkeit sowie herausragender Kosteneffizienz ist die Produktreihe von MeanWell die optimale Lösung für LED-Anwendungen mit kleiner Leistung. Nur für den Einbau in Geräten, die einen anderen Primärgebrauch aufweisen als die Beleuchtung, z. B.Kopiergeräte, Overhead- und Diaprojektoren oder für Skalen- und Anzeigebeleuchtung.

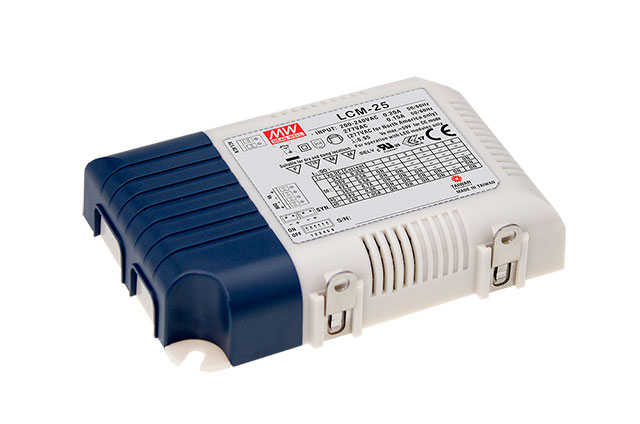

Technische Informationen & Details zum MEAN WELL LCM-25 LED-Treiber Ausgangsleistung: Max. 25,2 W Ausgangsstrom: 350mA, 500mA, 600mA, 700mA (Standard), 900mA, 1050mA (wählbar via DIP-Schalter) Ausgangsspannungsbereich: 6 – 54 V DC (je nach gewähltem Strom) Eingangsspannungsbereich: 180 – 277 V AC / 254 – 392 V DC, 47 – 63 Hz Wirkungsgrad: bis zu 86 % Stromwelligkeit: max. 5,0 % (@ Nennstrom) Einschaltstrom: Kaltstart 20 A (t_width = 260 µs) bei 230 V AC Leerlaufleistung: < 0,5 W Betriebstemperatur: −30 °C bis +85 °C (Gehäusetemperatur Tcase) Kühlung: Lüfterlose natürliche Konvektion Schutzfunktionen: Kurzschluss, Übertemperatur (automatische Erholung) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (L x B x H): 105 mm x 68 mm x 23 mm Gewicht: ca. 160 g Zertifizierungen: CE, ENEC, UL8750, CB, BIS, EAC, GB19510 Dimm-Funktion: 3-in-1 Dimmung (0-10V DC, 10V PWM, Widerstand) Herstellergarantie: 3 Jahre Informationen zum MEAN WELL LCM-25 Der MEAN WELL LCM-25 ist ein hochflexibler 25-W-LED-Treiber, der speziell für moderne Innenbeleuchtungskonzepte entwickelt wurde. Das herausragende Merkmal dieses Modells ist der mehrstufige Konstantstrom-Ausgang, der bequem über integrierte DIP-Schalter konfiguriert werden kann. Mit sechs verschiedenen Stromstufen von 350mA bis 1050mA bietet dieses Netzteil eine außergewöhnliche Vielseitigkeit und reduziert die Lagerhaltungskosten, da ein einziges Gerät für zahlreiche LED-Konfigurationen eingesetzt werden kann. Dank der 3-in-1 Dimmfunktion lässt sich die Helligkeit nahtlos über 0-10V DC, ein PWM-Signal oder einen Widerstand steuern, was eine präzise Anpassung an jede Beleuchtungsatmosphäre ermöglicht. Zusätzlich zur hohen Energieeffizienz von bis zu 86 % überzeugt die LCM-25-Serie durch ihre Synchronisationsfähigkeit, mit der bis zu zehn Einheiten gekoppelt werden können, um eine gleichmäßige Lichtsteuerung in größeren Räumen zu gewährleisten. Das flache Class-II-Kunststoffgehäuse ohne Schutzleiteranschluss prädestiniert den Treiber für den Einbau in Kunststoff- oder Holzeinheiten sowie für Panel- und Architekturbeleuchtung. Die integrierte aktive PFC-Funktion und umfassende Schutzmechanismen gegen Kurzschluss und Übertemperatur garantieren einen langlebigen und zuverlässigen Betrieb unter anspruchsvollen thermischen Bedingungen bis zu einer Gehäusetemperatur von 85 °C.

Technische Informationen & Details zum MEAN WELL ELG-150-24A-3Y LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsstrom / Nennstrom: 6,25 A Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Spannungseinstellbereich: 21,6 – 26,4 V (einstellbar über integriertes Potentiometer) Stromeinstellbereich: 3,2 – 6,25 A (einstellbar über integriertes Potentiometer) Netzkabel-Ausführung (-3Y): 3-adriges Eingangsnetzkabel mit Schutzleiter (PE) für PE-Schutzklasse I Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Wirkungsgrad: ca. 88,5 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP65 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (28 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit 3-poligem Eingangs-Kabel (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24A-3Y Der MEAN WELL ELG-150-24A-3Y ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als A-Type verfügt es über die Schutzart IP65 sowie zwei interne Potentiometer zur Feinjustierung von Ausgangsspannung (21,6 bis 26,4 V) und Ausgangsstrom (3,2 bis 6,25 A). Die Kennzeichnung -3Y steht für ein werkseitig montiertes 3-adriges Eingangskabel inklusive gelb-grünem Schutzleiter (PE) gemäß europäischen Sicherheitsnormen. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24A-3Y mit einer 5-jährigen Herstellergarantie geliefert.
