PLC-60-12

Technische Informationen & Details zum MEAN WELL HLG-60H-24B Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Wirkungsgrad: bis 89,5 % Restwelligkeit & Rauschen: ≤ 200 mVp-p Einschaltstrom: typ. 55 A / 26 µs @ 230 VAC Leerlaufleistung: < 0,75 W Betriebstemperatur: −40 °C bis +80 °C (Gehäusetemperatur) Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss (Hiccup, auto recovery), Überlast, Überspannung, Übertemperatur Überspannungskategorie: II Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Maße (H x B x T): 171 mm x 61,5 mm x 36,8 mm Gewicht: ca. 730 g Sicherheits- & EMV-Zertifikate: UL8750, CB, CE, TÜV, EAC, IP67 Herstellergarantie: 7 Jahre Informationen zum MEAN WELL HLG-60H-24B Das MEAN WELL HLG-60H-24B ist ein dimmbares, vollständig wasserdichtes 60-W-LED-Treiber-Netzteil mit herausragendem Wirkungsgrad bis 89,5 % und extremem Temperaturbereich von -40 °C bis +80 °C für professionelle Außenanwendungen. Es liefert stabile 24 V DC / 2,5 A Ausgangsspannung im Konstantspannungs- und Konstantstrommodus mit innovativer 3-in-1-Dimming-Funktion (1-10 V DC, 10 V PWM, Widerstand) für präzise Lichtsteuerung. Der vollständige IP67-Schutz, robuste Metallgehäusekonstruktion und umfassenden Schutzfunktionen mit automatischer Wiederherstellung machen es ideal für LED-Panelbeleuchtung, Flutlicht und smarte industrielle Beleuchtungssysteme.

Technische Informationen & Details zum MEAN WELL HDR-30-12 Netzteil Ausgangsleistung: 24 W Ausgangsspannung: 12 V DC Ausgangsstrom: 2 A Strombereich: 0 – 2 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 120 mVp-p Ausgangsspannung einstellbar: 10,8 – 13,8 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 25 A @115 V AC / 45 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 35 mm x 90 mm x 54,5 mm Gewicht: ca. 130 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, IEC 62368-1, EAC TP TC 004, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-30-12 Das MEAN WELL HDR-30-12 ist ein 30-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 12-V-DC-Ausgangsspannung mit 2 A in einem nur 35 mm breiten (2 TE) Gehäuse bereitstellt und sich damit ideal für kompakte Verteilerschränke und schlanke Steuerschränke eignet. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und ein hoher Wirkungsgrad von bis zu 88 % ermöglichen eine energieeffiziente 12-V-Versorgung für Gebäudeautomation, Hausautomationssysteme und leichte Industrieanwendungen. Durch den einstellbaren Ausgangsbereich von 10,8–13,8 V lässt sich die 12-V-Schiene flexibel an Leitungslängen und Lastsituationen anpassen, sodass Relais, Sensoren, Gateways und I/O-Module zuverlässig versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufaufnahme unter 0,3 W, breitem Temperaturbereich (−30 °C bis +70 °C) sowie umfangreichen Schutz- und Zulassungsmerkmalen bietet das HDR-30-12 eine robuste, langlebige und wartungsarme 12-V-Stromversorgungslösung für Haus- und Industrieautomatisierung.

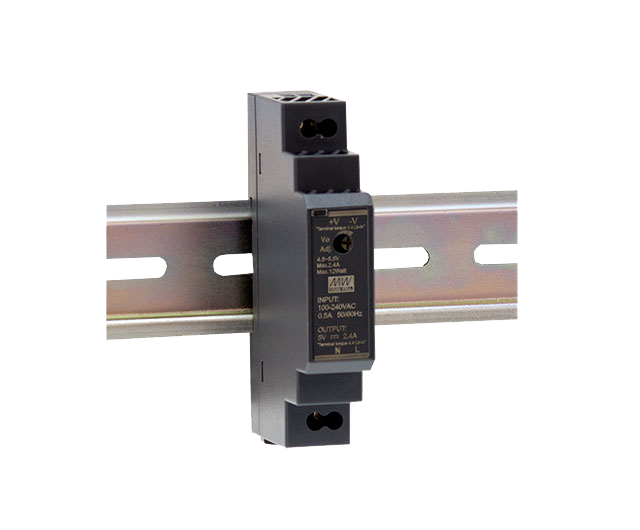

Technische Informationen & Details zum MEAN WELL HDR-15-24 Netzteil Ausgangsleistung: 15,2 W Ausgangsspannung: 24 V DC Ausgangsstrom: 0,63 A Ausgangsstrombereich: 0 – 0,63 A Ausgangsspannungs-Einstellbereich: 21,6 – 29 V DC Restwelligkeit & Rauschen: ≤ 150 mVp-p Spannungstoleranz: ±1,0 % Netzregulation: ±1,0 % Lastregulation: ±1,0 % Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betrieblich) / 120 – 370 V DC (390 V DC betrieblich) Eingangsfrequenz: 47 – 63 Hz Wirkungsgrad (typ.): 86 % AC-Eingangsstrom (typ.): 0,5 A @115 V AC / 0,25 A @230 V AC Einschaltstrom (typ.): 25 A @115 V AC / 45 A @230 V AC (Kaltstart) Leerlaufleistungsaufnahme: < 0,3 W Überlastschutz: 110 – 145 % der Nennausgangsleistung, Konstantstrombegrenzung im Bereich 50 – 100 % der Nennausgangsspannung, Hiccup‑Modus bei Ausgangsspannung < 50 %, automatische Wiederherstellung Überspannungsschutz: 30 – 36 V DC, Abschalten der Ausgangsspannung, Begrenzung durch Zener‑Diode Betriebstemperatur: −30 °C bis +70 °C (mit Leistungs‑Derating gemäß Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % RH, nicht kondensierend Temperaturkoeffizient: ±0,03 % / °C (0 – 50 °C) Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 10 min./Zyklus, 60 min. je Achse (X, Y, Z) Betriebshöhe: bis 2.000 m (Derating oberhalb 2.000 m) Isolationsspannung: 4 kVAC (Eingang–Ausgang) Isolationswiderstand: > 100 MΩ @500 VDC, 25 °C, 70 % RH Maße (B x H x T): 17,5 mm x 90 mm x 54,5 mm Gewicht: ca. 74 g Montage: DIN‑Schiene TS35/7,5 oder TS35/15, ultra‑schlankes 1‑SU‑Step‑Gehäuse Gehäuse / Isolationsklasse: Kunststoffgehäuse, Isolationsklasse II, LPS (Limited Power Source) Frontanzeigen / Einsteller: LED‑Anzeige für Power‑On, einstellbare DC‑Ausgangsspannung Sicherheitszulassungen: UL62368‑1, UL508, TUV BS EN/EN61558‑2‑16, BS EN/EN61558‑1, IEC62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252 (Part1) (außer 48 V) EMV-Emission: EN55032 (CISPR32), CNS15936 Klasse B; EN61000‑3‑2, EN61000‑3‑3 EMV-Störfestigkeit: EN55035, EN61000‑6‑2, EN61204‑3; EN61000‑4‑2/3/4/5/6/8/11 MTBF (typ.): 3.724.300 h (Telcordia SR‑332, 25 °C) / 1.166.100 h (MIL‑HDBK‑217F, 25 °C) Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-15-24 Der MEAN WELL HDR‑15‑24 ist ein ultra‑schlankes 15‑W‑DIN‑Schienennetzteil für 24‑V‑Applikationen und liefert bis zu 0,63 A Ausgangsstrom. Mit einer Baubreite von nur 17,5 mm (1 SU) und Montage auf TS35‑Hutschienen ist es ideal für enge Verteilerschränke, Installationsverteiler und kompakte Automationslösungen. Der justierbare Ausgangsbereich von 21,6–29 V erlaubt die Anpassung an unterschiedliche 24‑V‑Lasten, etwa Sensorik, Aktoren oder Steuergeräte. In Verbindung mit einem typischen Wirkungsgrad von 86 %, einem weiten Eingangsspannungsbereich von 85–264 V AC (277 V AC betrieblich), sehr geringer Leerlaufleistungsaufnahme und vollständigen Schutzfunktionen (Konstantstrom‑Überlastschutz, Hiccup‑Modus, Überspannungsabschaltung) erfüllt das HDR‑15‑24 moderne Anforderungen an Energieeffizienz und Betriebssicherheit. Dank Kunststoffgehäuse mit Isolationsklasse II, LPS‑Eigenschaft und umfangreichen internationalen Sicherheits‑ und EMV‑Zertifizierungen eignet sich das Gerät besonders für Haus‑ und Gebäudeautomation, industrielle Steuerungssysteme, Fabrikautomation und elektro‑mechanische Anwendungen, bei denen ein schlankes, zuverlässiges 24‑V‑DIN‑Schienennetzteil gefordert ist.

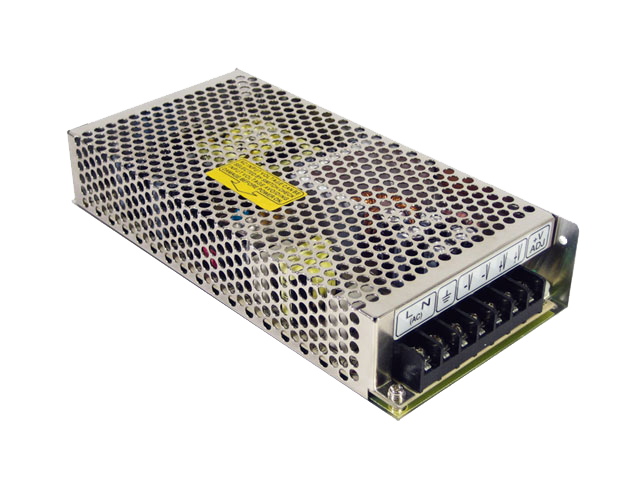

150W Schaltnetzteile 150W Single Output Switching Power Supply

60W LED Schaltnetzteile 60W  Single Output LED Power Supply

Technische Informationen & Details zum MEAN WELL HDR-15-12 Netzteil Ausgangsleistung: 15 W Ausgangsspannung: 12 V DC Ausgangsstrom: 1,25 A Ausgangsstrombereich: 0 – 1,25 A Ausgangsspannungs-Einstellbereich: 10,8 – 13,8 V DC Restwelligkeit & Rauschen: ≤ 120 mVp-p Spannungstoleranz: ±1,0 % Netzregulation: ±1,0 % Lastregulation: ±1,0 % Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betrieblich) / 120 – 370 V DC (390 V DC betrieblich) Eingangsfrequenz: 47 – 63 Hz Wirkungsgrad (typ.): 85 % AC-Eingangsstrom (typ.): 0,5 A @115 V AC / 0,25 A @230 V AC Einschaltstrom (typ.): 25 A @115 V AC / 45 A @230 V AC (Kaltstart) Leerlaufleistungsaufnahme: < 0,3 W Überlastschutz: 110 – 145 % der Nennausgangsleistung, Konstantstrombegrenzung im Bereich 50 – 100 % der Nennausgangsspannung, Hiccup‑Modus bei Ausgangsspannung < 50 %, automatische Wiederherstellung Überspannungsschutz: 14,2 – 16,2 V DC, Abschalten der Ausgangsspannung, Begrenzung durch Zener‑Diode Betriebstemperatur: −30 °C bis +70 °C (mit Leistungs‑Derating gemäß Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % RH, nicht kondensierend Temperaturkoeffizient: ±0,03 % / °C (0 – 50 °C) Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 10 min./Zyklus, 60 min. je Achse (X, Y, Z) Betriebshöhe: bis 2.000 m (Derating oberhalb 2.000 m) Isolationsspannung: 4 kVAC (Eingang–Ausgang) Isolationswiderstand: > 100 MΩ @500 VDC, 25 °C, 70 % RH Maße (B x H x T): 17,5 mm x 90 mm x 54,5 mm Gewicht: ca. 74 g Montage: DIN‑Schiene TS35/7,5 oder TS35/15, ultra‑schlankes 1‑SU‑Step‑Gehäuse Gehäuse / Isolationsklasse: Kunststoffgehäuse, Isolationsklasse II, LPS (Limited Power Source) Frontanzeigen / Einsteller: LED‑Anzeige für Power‑On, einstellbare DC‑Ausgangsspannung Sicherheitszulassungen: UL62368‑1, UL508, TUV BS EN/EN61558‑2‑16, BS EN/EN61558‑1, IEC62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252 (Part1) (außer 48 V) EMV-Emission: EN55032 (CISPR32), CNS15936 Klasse B; EN61000‑3‑2, EN61000‑3‑3 EMV-Störfestigkeit: EN55035, EN61000‑6‑2, EN61204‑3; EN61000‑4‑2/3/4/5/6/8/11 MTBF (typ.): 3.724.300 h (Telcordia SR‑332, 25 °C) / 1.166.100 h (MIL‑HDBK‑217F, 25 °C) Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-15-12 Der MEAN WELL HDR‑15‑12 ist ein ultra‑schlankes 15‑W‑DIN‑Schienennetzteil, das 12 V DC bei bis zu 1,25 A liefert und in einem nur 17,5 mm breiten (1 SU) Kunststoffgehäuse untergebracht ist. Es ist für die Hutschienenmontage auf TS35/7,5 oder TS35/15 ausgelegt und eignet sich damit besonders für enge Verteilerschränke in Haus‑, Gebäude‑ und Automationsanwendungen. Mit einem Wirkungsgrad von typischerweise 85 %, einem weiten Eingangsspannungsbereich von 85–264 V AC (277 V AC betrieblich) und einem justierbaren Ausgangsbereich von 10,8–13,8 V deckt das Gerät viele 12‑V‑Verbraucher wie Steuerungen, Sensoren, Gateways oder Relais ab. Die Kombination aus Konstantstrom‑Überlastschutz, Überspannungsabschaltung, geringer Leerlaufleistungsaufnahme, Isolationsklasse II und umfangreichen Sicherheits‑ und EMV‑Zulassungen macht das HDR‑15‑12 zu einer attraktiven, normgerechten Lösung für Haushalts‑, Gebäude‑ und kleinere industrielle Steuerungssysteme.
