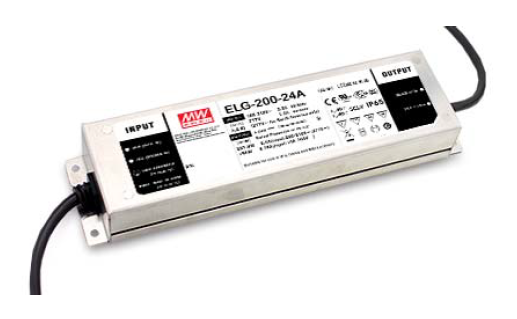

Technische Eigenschaften des MEAN WELL ELG-200-24A Leistung: 201,6W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP65 Ausgangsstrom einstellbar durch internen Potentiometer Erdung muss am Gehäuse durchgeführt werden! (Alternativ mit Erdungskabel die 3Y Variante wählen) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-200 Serie Bei der MEAN WELL ELG-200 Serie handelt es sich um 200W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-200 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 12V bis 54V an. Dank des 91% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-200 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Informationen & Details zum MEAN WELL LPV-100-24 Netzteil Nennausgangsleistung: 100,8 W Gleichspannung am Ausgang: 24 V DC Nennausgangsstrom: 4,2 A Strombereich: 0 – 4,2 A Eingangsspannungsbereich: 90 – 264 V AC (127 – 370 V DC), 47 – 63 Hz Wirkungsgrad (typisch): ca. 88 % Restwelligkeit & Rauschen (max.): ≤ 150 mVp-p Ausgangsspannungsbereich (O.V.P.-Bereich): 27,6 – 32,4 V DC Spannungstoleranz: ±5,0 % Netzregelung: ±2,0 % Lastregelung: ±5,0 % Einschalt- & Anstiegszeit: 2000 ms, 25 ms @230 V AC / 115 V AC (Erst‑Kaltstart) Überbrückungszeit (typ.): 50 ms @230 V AC / 14 ms @115 V AC (Volllast) AC‑Eingangsstrom (typ.): 2,2 A @115 V AC / 1,2 A @230 V AC Einschaltstrom (typ.): 75 A @230 V AC (Kaltstart, Pulsbreite ≈ 700 μs) Leckstrom: < 0,25 mA @240 V AC Überlastschutz: 110 – 150 % der Nennausgangsleistung, Hiccup‑Modus, automatische Wiederherstellung nach Fehlerbeseitigung Überspannungsschutz: Abschaltung des Ausgangs bei 27,6 – 32,4 V, Wiederanlauf nach Netzwiederzuschaltung Betriebstemperatur: −25 °C bis +70 °C (mit Derating, siehe Kennlinie) Betriebsfeuchtigkeit: 20 – 90 % rF, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % rF Kühlung: freie Luftkonvektion (lüfterlos) Prüfspannung (Isolationsfestigkeit): 3000 V AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @500 V DC, 25 °C, 70 % rF Schutzart des Gehäuses: IP67, vollständig vergossenes Kunststoffgehäuse Maße (L x B x H): 190 mm x 52 mm x 37 mm Gewicht: ca. 610 g Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 60 min je Achse (X, Y, Z) EMV‑Emission: BS EN/EN 55032 Klasse B, BS EN/EN 61000‑3‑2 Klasse A (≤80 % Last), BS EN/EN 61000‑3‑3 EMV‑Störfestigkeit: BS EN/EN 61000‑4‑2,‑3,‑4,‑5,‑6,‑8,‑11; BS EN/EN 55035 Sicherheitszulassungen: UL 8750, CSA C22.2 Nr. 250.13‑12, UL 879, CSA C22.2 Nr. 207‑M89, BIS IS 15885, IEC/BS EN/EN 62368‑1, EAC Gehäuseausführung: voll isoliertes, vergossenes Kunststoffgehäuse für feuchte und staubige Umgebungen MTBF (typisch): 4.497.100 h (Telcordia SR‑332, 25 °C) Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-100-24 Das MEAN WELL LPV-100-24 ist ein Schaltnetzteil der 100‑W‑Leistungsklasse mit konstantem 24‑V‑Ausgang, das bis zu 4,2 A liefert und vollständig in einem IP67‑Kunststoffgehäuse vergossen ist. Durch Weitbereichseingang, hohen Wirkungsgrad sowie Schutz vor Kurzschluss, Überlast und Überspannung in Kombination mit lüfterloser Konvektion eignet es sich ideal für den Einsatz in Innenräumen und geschützten Außenbereichen. Die kompakte Bauform, die hohe Isolationsfestigkeit und umfangreiche Sicherheits‑ und EMV‑Zertifizierungen machen das LPV-100-24 zu einer robusten 24‑V‑Stromversorgung für LED‑Streifen, Beschilderung, Steuer‑ und Regeltechnik sowie andere 24‑V‑Applikationen, in denen ein staub‑ und spritzwassergeschütztes Netzteil gefordert ist.

Innerhalb der EU nicht als LED-Treiber zugelassen! Eine zugelassene Alternative ist z.B. die LPF-60-Serie Technische Informationen & Details zum MEAN WELL LPV-60-24 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 86 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 60 A @230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −30 °C bis +70 °C Kühlung: lüfterlos durch natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung Überspannungskategorie: OVC III Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 162,5 mm x 42,5 mm x 32 mm Gewicht: ca. 420 g Sicherheits- & EMV-Zertifikate: CE, UL1310, TUV, CB, EAC, IP67 LED-Anzeige: - Herstellergarantie: 2 Jahre Informationen zum MEAN WELL LPV-60-24 Das MEAN WELL LPV-60-24 ist ein leistungsstarkes LED-Netzteil mit 60 W und stabiler 24 V DC / 2,5 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 86 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein vollständig wasserdichtes IP67-Gehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast- und Überspannungsschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für LED-Streifen, Module, Außenbeleuchtung und feuchte Umgebungen – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das LPV-60-24 maximale Flexibilität, Langlebigkeit und wetterfesten Schutz in anspruchsvollen Umgebungen.

Technische Eigenschaften des MEAN WELL ELG-100-24A Leistung: 96W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP65 Ausgangsstrom einstellbar durch internen Potentiometer Erdung muss am Gehäuse durchgeführt werden! (Alternativ mit Erdungskabel die 3Y Variante wählen) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-100 Serie Bei der MEAN WELL ELG-100 Serie handelt es sich um 100W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-100 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 24V bis 54V an. Dank des 91% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-100 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Eigenschaften des MEAN WELL ELG-200-24DA Leistung: 201,6W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP67 DALI Erdung muss am Gehäuse durchgeführt werden! (Alternativ mit Erdungskabel die 3Y Variante wählen) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-200 Serie Bei der MEAN WELL ELG-200 Serie handelt es sich um 200W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-200 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 12V bis 54V an. Dank des 91% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-200 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Informationen & Details zum MEAN WELL ELG-150-24DA LED-Treiber Ausgangsleistung: 150 W (bei 200 – 305 V AC) / 105 W (bei 100 – 180 V AC) Ausgangsspannung: 24 V DC (Konstantspannung / Konstantstrombereich 12 – 24 V) Ausgangsstrom / Nennstrom: 6,25 A Dimmfunktionen (DALI-Schnittstelle): DALI-1 Steuerprotokoll (EN62386-101, 102, 207) Restwelligkeit & Rauschen: ≤ 200 mVp-p Spannungstoleranz: ±2,0 % Eingangsspannungsbereich: 100 – 305 V AC / 142 – 431 V DC Wirkungsgrad: ca. 88,5 % Leistungsfaktor (PF): PF ≥ 0,97 bei 115 V AC / PF ≥ 0,95 bei 230 V AC / PF ≥ 0,92 bei 277 V AC (bei Volllast) Gehäuseschutzart: IP67 (für Innen- und Außenanwendungen) Betriebstemperatur: Tcase −40 °C bis +90 °C (max. Gehäusetemperatur +90 °C) Kühlung: lüfterlos (natürliche Konvektion) Schutzfunktionen: Überstrom (95 – 108 %, Konstantstrombegrenzung), Kurzschluss (Hiccup-Modus), Überspannung (28 – 34 V), Übertemperatur Bauform / Gehäuse: Metallgehäuse mit Schutzleiter (Class I) Abmessungen (L x B x H): 219 mm x 63 mm x 35,5 mm Gewicht: ca. 0,95 kg Herstellergarantie: 5 Jahre Informationen zum MEAN WELL ELG-150-24DA Der MEAN WELL ELG-150-24DA ist ein hochwertiges 150-W-LED-Netzteil im robusten Metallgehäuse, das im Dual-Modus mit Konstantspannung und Konstantstrom arbeitet. Das Gerät bietet einen Eingangsspannungsbereich von 100 bis 305 V AC und liefert bei einer Nennspannung von 24 V DC einen Nennstrom von bis zu 6,25 A (150 W bei 200–305 V AC). Als DA-Type ist das Netzteil mit einer DALI-Schnittstelle gemäß DALI-1-Standard (EN62386) ausgestattet und verfügt über die Schutzart IP67 für maximale Beständigkeit. Dank der hocheffizienten, lüfterlosen Kühlung über freie Konvektion ist das Netzteil für Gehäusetemperaturen von −40 °C bis +90 °C ausgelegt und eignet sich ideal für anspruchsvolle Innen- und Außenanwendungen wie Straßen-, Architektur- oder Hallenbeleuchtungen. Mit aktiver PFC-Funktion, umfassenden elektronischen Schutzschaltungen und einer typischen Lebensdauer von über 50.000 Stunden wird das ELG-150-24DA mit einer 5-jährigen Herstellergarantie geliefert.
