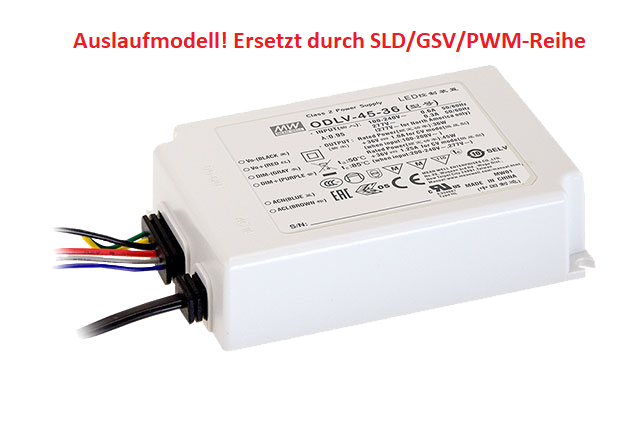

ODLV-45-36 Auslaufmodell

Technische Informationen & Details zum MEAN WELL PWM-60-36 LED-Treiber Ausgangsleistung: 60,12 W DC-Ausgangsspannung: 36 V DC Nennausgangsstrom: 1,67 A Ausgangstyp: Konstantspannung mit PWM-Ausgang (PWM‑Style) Dimm­bereich: 0 – 100 % (3‑in‑1: 0–10 VDC, 10 V PWM-Signal oder Widerstand; DA/DA2: DALI/DALI‑2) PWM-Ausgangsfrequenz: ca. 1,47 kHz (Blank/DA‑Typ), ca. 2,5 kHz (DA2‑Typ) Überspannungsschutz-Schwelle: 41 – 46 V DC Einschalt- / Anstiegszeit: ≤ 500 ms, 80 ms @ 115 / 230 VAC (Volllast) Hold-Up-Time (typ.): ca. 16 ms @ 115 / 230 VAC (Volllast) Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Leistungsfaktor (typ.): PF > 0,97 @ 115 VAC, PF > 0,95 @ 230 VAC, PF > 0,92 @ 277 VAC (Volllast) Wirkungsgrad (typ.): ca. 90 % AC-Eingangsstrom (typ.): 0,8 A @ 115 VAC / 0,4 A @ 230 VAC / 0,32 A @ 277 VAC Einschaltstrom (typ.): Kaltstart, 50 A @ 230 VAC (≈270 μs bei 50 % Ipeak) Leckstrom: < 0,25 mA @ 277 VAC Überlastschutz: 108 – 130 % der Nennausgangsleistung, Hiccup-Modus, automatische Wiederherstellung Überspannungsschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Netztrennung Übertemperaturschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Abkühlung/Netztrennung (DA2‑Typ: Hiccup-Modus) Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung Arbeitstemperatur (Gehäuse Tcase): −40 °C bis +85 °C (Derating gemäß „OUTPUT LOAD vs TEMPERATURE“) Betriebsfeuchtigkeit: 20 – 95 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % RH Temperaturkoeffizient: ± 0,03 % / °C (0 – 50 °C) Vibration: 10 – 500 Hz, 5 G, 12 min./Zyklus, 72 min. je Achse (X, Y, Z) Isolationsspannung: 3,75 kV AC (Eingang–Ausgang), 1,5 kV AC (Eingang–DA), 1,5 kV AC (Ausgang–DA) Isolationswiderstand: > 100 MΩ @ 500 V DC, 25 °C, 70 % RH Sicherheitsstandards: UL8750 (Typ „HL“, außer DA‑Typ), UL879 (für 12 V / 24 V Blank‑Typ), ENEC EN 61347‑1, EN 61347‑2‑13 (unabhängig), EN 62384, BIS IS 15885 (Part 2/Sec 13 für 12/24/48 Blank und 12/24‑DA2), EAC TP TC 004, GB19510.1, GB19510.14; Schutzart IP67; Auslegung nach EN 60335‑1; gemäß EN 61347‑2‑13 Anhang J für Notbeleuchtungsinstallationen geeignet DALI-Standards (DA/DA2): IEC 62386‑101/102/207/251, Device Type 6 (DT6) EMV-Emission: EN 55015, EN 61000‑3‑2 Klasse C (ab 60 % Last), EN 61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020 EMV-Störfestigkeit: EN 61000‑4‑2,3,4,5,6,8,11; EN 61547 (Lichtindustrie‑Level, Surge Line–Line 2 kV), EAC TP TC 020 MTBF (typ.): 2.626.600 h (Telcordia SR‑332, 25 °C) / 227.100 h (MIL‑HDBK‑217F, 25 °C) Abmessungen (L x B x H): 150 mm x 53 mm x 35 mm Gewicht: ca. 0,49 kg Gehäuse & Schutzart: vollvergossenes Kunststoffgehäuse, IP67, Klasse II / Class 2 Leerlaufleistungsaufnahme: < 0,5 W Ausführung: 60‑W‑Konstantspannungs‑PWM‑LED‑Treiber, Class 2, LPS Informationen zum MEAN WELL PWM-60-36 Der MEAN WELL PWM‑60‑36 ist ein 60‑W‑Konstantspannungs‑LED‑Treiber mit PWM‑Ausgang, der speziell für 36‑V‑LED‑Streifen und andere 36‑V‑Konstantspannungs‑LED‑Lasten ausgelegt ist und Helligkeits­homogenität sowie Farbkonstanz über den gesamten Dimm­bereich sicherstellt. Durch den PWM‑Betrieb bei etwa 1,47 kHz (Blank/DA) bzw. 2,5 kHz (DA2) wird ein feinstufiges, flimmerarmes Dimm­verhalten bis hin zu sehr niedrigen Lichtleveln erreicht. Mit einem typischen Wirkungsgrad von rund 90 %, aktivem Leistungsfaktorkorrektur‑Schaltkreis und einem weiten Eingangsspannungsbereich von 90–305 V AC arbeitet der Treiber sehr energieeffizient und ist für weltweite Installationen geeignet. Das vollständig vergossene IP67‑Gehäuse, der große Tcase‑Bereich von −40 bis +85 °C und umfangreiche Schutzfunktionen (Kurzschluss, Überlast, Überspannung, Übertemperatur) sorgen für einen zuverlässigen Einsatz in trockenen, feuchten und nassen Umgebungen sowie in geeigneten Notbeleuchtungsanwendungen. Die integrierte 3‑in‑1‑Dimmfunktion (0–10 V, 10 V PWM, Widerstand) im Blank‑Typ und die optionalen DALI‑ bzw. DALI‑2‑Schnittstellen (DA/DA2) bieten maximale Flexibilität bei der Einbindung in moderne Lichtsteuerungs‑ und Gebäudeautomationssysteme. Dank hoher MTBF‑Werte und breiter internationaler Sicherheits‑ und EMV‑Zertifizierungen eignet sich der PWM‑60‑36 ideal für professionelle 36‑V‑LED‑Streifenbeleuchtung, architektonische Beleuchtung, Industriebeleuchtung und andere anspruchsvolle Konstantspannungs‑LED‑Projekte.

Technische Informationen & Details zum MEAN WELL PWM-40-36 LED-Treiber Ausgangsleistung: 40,32 W DC-Ausgangsspannung: 36 V DC Nennausgangsstrom: 1,12 A Ausgangstyp: Konstantspannung mit PWM-Ausgang (PWM‑Style) Dimm­bereich: 0 – 100 % (3‑in‑1: 0–10 VDC, 10 V PWM-Signal oder Widerstand) PWM-Ausgangsfrequenz: ca. 1,47 kHz Überspannungsschutz-Schwelle: 41 – 46 V DC Einschalt- / Anstiegszeit: ≤ 500 ms, 80 ms @ 115 / 230 VAC (Volllast) Hold-Up-Time (typ.): ca. 16 ms @ 115 / 230 VAC (Volllast) Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Leistungsfaktor (typ.): PF > 0,97 @ 115 VAC, PF > 0,95 @ 230 VAC, PF > 0,92 @ 277 VAC (Volllast) Wirkungsgrad (typ.): ca. 90 % AC-Eingangsstrom (typ.): 0,6 A @ 115 VAC / 0,3 A @ 230 VAC / 0,25 A @ 277 VAC Einschaltstrom (typ.): Kaltstart, 50 A @ 230 VAC (≈270 μs bei 50 % Ipeak) Leckstrom: < 0,25 mA @ 277 VAC Überlastschutz: 108 – 130 % der Nennausgangsleistung, Hiccup-Modus, automatische Wiederherstellung Überspannungsschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Netztrennung Übertemperaturschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Abkühlung/Netztrennung Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung Arbeitstemperatur (Gehäuse Tcase): −40 °C bis +85 °C (Derating gemäß „OUTPUT LOAD vs TEMPERATURE“) Betriebsfeuchtigkeit: 20 – 95 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % RH Temperaturkoeffizient: ± 0,03 % / °C (0 – 50 °C) Vibration: 10 – 500 Hz, 5 G, 12 min./Zyklus, 72 min. je Achse (X, Y, Z) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @ 500 V DC, 25 °C, 70 % RH Sicherheitsstandards: UL8750 (Typ „HL“), CSA C22.2 Nr. 250.13‑12, ENEC EN 61347‑1, EN 61347‑2‑13 (unabhängig), EN 62384, EAC TP TC 004, GB19510.1, GB19510.14; Schutzart IP67 EMV-Emission: EN 55015, EN 61000‑3‑2 Klasse C (ab 60 % Last), EN 61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020 EMV-Störfestigkeit: EN 61000‑4‑2,3,4,5,6,8,11; EN 61547 (Lichtindustrie‑Level, Surge Line–Line 2 kV), EAC TP TC 020 MTBF (typ.): 2.625.400 h (Telcordia SR‑332, 25 °C) / 226.400 h (MIL‑HDBK‑217F, 25 °C) Abmessungen (L x B x H): 150 mm x 53 mm x 35 mm Gewicht: ca. 0,49 kg Gehäuse & Schutzart: vollvergossenes Kunststoffgehäuse, IP67, Klasse II Leerlaufleistungsaufnahme: < 0,5 W Ausführung: Konstantspannungs-PWM-LED-Treiber, Class 2, LPS Informationen zum MEAN WELL PWM-40-36 Der MEAN WELL PWM‑40‑36 ist ein 40‑W‑Konstantspannungs‑LED‑Treiber mit PWM-Ausgang bei ca. 1,47 kHz, der speziell für den Betrieb von 36‑V‑LED‑Streifen entwickelt wurde und Farbtemperatur sowie Helligkeits­homogenität über den gesamten Dimm­bereich erhält. Damit eignet er sich hervorragend für professionelle LED‑Streifenbeleuchtung, lineare Leuchten und architektonische Lichtlösungen mit 36 V DC. Mit einem typischen Wirkungsgrad von rund 90 %, aktivem Leistungsfaktorkorrektur‑Schaltkreis und einem weiten Eingangsspannungsbereich von 90–305 V AC arbeitet der Treiber sehr energieeffizient und ist weltweit einsetzbar. Das vollständig vergossene IP67‑Gehäuse, der große Tcase‑Bereich von −40 bis +85 °C sowie die umfassenden Schutzfunktionen (Kurzschluss, Überlast, Überspannung und Übertemperatur im Hiccup‑/Shutdown‑Modus) sorgen für hohe Betriebssicherheit in trockenen, feuchten und nassen Umgebungen. Die integrierte 3‑in‑1‑Dimmfunktion (0–10 V, 10 V PWM, Widerstand) mit „dim‑to‑off“ bietet maximale Flexibilität bei der Einbindung in moderne Steuer‑ und Gebäudetechniksysteme. Zusammen mit den umfangreichen internationalen Sicherheits‑ und EMV‑Zertifizierungen ist der PWM‑40‑36 eine ideale Wahl für anspruchsvolle 36‑V‑LED‑Streifen‑ und Konstantspannungs‑Anwendungen in gewerblichen und industriellen Projekten.

Technische Eigenschaften des MEAN WELL SLD-50-24 Nennleistung: 50,4 W AC-Eingangsbereich: 110 – 305 VAC Sekundärspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) Schlanke und lineare Bauform Class II Schaltnetzteil Aktive PFC-Funktion Lüfterfreies Design Hoher Wirkungsgrad von 90% Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-50-24 Beim Mean Well SLD-50-24 handelt es sich um ein schlankes und lineares LED Power Supply mit einer aktiven PFC-Funktion für die Versorgung LED-Beleuchtungen. Dieses Class II Schaltnetzteil kann mit einem weiten Eingangsbereich zwischen 110 und 305 VAC gespeist werden und erzeugt am Ausgang eine geregelte Leistung von 50,4 W bei einer vielfältig einsetzbaren Sekundärspannung von 24 VDC sowie einem Strom von 2,1 A. Die Produktreihe von MeanWell verfügt weiterhin über die duale Betriebsarten Konstantstrom + Konstantsprannung (CC +CV). Für weitere Fragen stehen wir Ihnen jederzeit gerne zur Verfügung. Mit der lüfterlosen Baukonstruktion lassen sich die LED-Netzteile der Mean Well SLD-Serie durch freie Luftkonvektion kühlen. Dabei arbeitet die gesamte Produktreihe von MeanWell bei Gehäusetemperaturen von -20 bis +90 Grad geräuschfrei und gewährleistet einen hohen Wirkungsgrad von bis zu 92% mit einem geringen Standbyverbrauch von weniger als 0,5 W. Nicht zuletzt bietet die Mean Well SLD-Serie umfassende Schutzmaßnahmen gegen Kurzschluss, Überspannung, Überlast sowie Übertemperatur. Die LED-Schaltnetzteile sind konform mit allen grundlegenden Sicherheits- und Störfestigkeitsstandards nach UL8750, EN61347-1, EN61347-2-13 für die zuverlässige Stromversorgung.

Technische Eigenschaften des MEAN WELL SLD-50-56 Nennleistung: 50,4 W AC-Eingangsbereich: 110 – 305 VAC Sekundärspannung: 56 VDC Konstantsstrom + Konstantspannung (CC + CV) Schlanke und lineare Bauform Class II Schaltnetzteil Aktive PFC-Funktion Lüfterfreies Design Hoher Wirkungsgrad von 90% Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-50-56 Das Mean Well SLD-50-56 ist ein leistungsfähiges LED-Netzteilgerät mit einer integrierten aktiven PFC-Funktion. Dieses lineare LED Power Supply liefert eine zuverlässige Nennleistung von 50,4 W bei einer Ausgangsspannung von 56 Vsowie einem Strom von 1050 mA. Am Eingang kann das Modell mit einem weiten AC-Spannungsbereich zwischen 110 und 305 V gespeist werden. Die komplette SLD-Serie von MeanWell ist für die Versorgung LED-Beleuchtungsanlagen entwickelt worden und verfügt desweiteren über einen Konstantspannung- sowie Konstantstrom-Betrieb (CV + CC). Für weitere Fragen dazu stehen wir Ihnen jederzeit gerne zur Verfügung. Mit dem lüfterlosen Design sind die LED-Netzteile der Mean Well SLD-Serie durch freie Luftkonvektion gekühlt und können einen ruhigen Betrieb mit einem geringen Standby-Verbrauch von unter 0,5 W gewährleisten. Dabei arbeitet die Produktreihe von MeanWell bei Gehäusetemperaturen von -20 bis +90°C und kann einen hohen Wirkungsgrad von bis zu 92% erreichen. Die gesamte Netzteilreihe von Mean Well bietet einen Schutz gegen Kurzschluss, Überspannung sowie Überlast und verfügt weiterhin über einen Überhitzungsschutz. Zudem erfüllen alle Modelle der MeanWell SLD-Serie die regulatorischen Sicherheitsanforderungen gemäß UL8750, EN61347-1, EN61347-2-13 sowie weitere Normen für die Versorgung LED-Schaltnetzteilen.

Technische Eigenschaften des MEAN WELL SLD-80-24 Nennleistung: 79,2 W AC-Eingangsbereich: 110 – 305 VAC Ausgangsspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) Lineare und schlanke Bauweise Class II Schaltnetzteil Aktive PFC-Funktion Lüfterloses Design Hoher Wirkungsgrad von 91,5% Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-80-24 Das Mean Well SLD-80-24 ist ein kompaktes und robustes LED-Schaltnetzteil mit einer linearen Bauform und für die Versorgung von LED-Beleuchtungen wie z. B. LED-Panels und LED-Leuchtreklame entwickelt worden. Es liefert eine genormte Leistung von 79,2 W bei einer gebräuchlichen Ausgangsspannung von 24 VDC sowie einem Strom von 3,3 A. Der AC-Eingangsbereich liegt dabei zwischen 110 und 305 VAC. Die sämtliche MeanWell SLD-Serie verfügt über die aktive PFC-Funktion und zeichnet sich durch die duale Betriebsarten Konstantsstrom + Konstantspannung (CC + CV) aus. Wenn Sie Fragen dazu haben, können Sie jederzeit mit uns in Verbindung setzen. Mit dem lüfterlosen Design sind die LED-Schaltnetzteile der Mean Well SLD-Serie durch freie Luftkonvektion gekühlt. Durch die Kühlung kann die gesamte Produktreihe eine geräuscharme und effiziente Stromversorgung mit einem hohen Wirkungsgrad von bis zu 92% bei einem geringen Standbyverbrauch von unter 0,5 W erreichen. Zudem arbeiten die LED-Netzgeräte von MeanWell bei Gehäusetemperaturen von -20 bis +90 Grad. Darüber hinaus verfügt die Mean Well SLD-Serie über umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überspannung sowie Übertemperatur. Die Class II Netzteile von MeanWell sind zudem konform mit allen regulatorischen Sicherheits- und Störfestigkeitsstandards nach UL8750, EN61347-1, EN61347-2-13 für den zuverlässigen Betrieb von LED Power Supply.

Technische Eigenschaften des MEAN WELL SLD-80-56 Nennleistung: 78,4 W AC-Eingangsbereich: 110 – 305 VAC Sekundärspannung: 56 VDC Konstantsstrom + Konstantspannung (CC + CV) Schlanke und lineare Bauweise Class II Schaltnetzteil Aktive PFC-Funktion Lüfterfreies Design Hoher Wirkungsgrad von 92% Niedriger Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-80-56 Beim Mean Well SLD-80-56 handelt es sich um ein lineares und schlankes LED-Netzgerät für die Versorgung vielfältiger LED-Beleuchtungen wie LED-Dekorationen und LED-Anzeigetafeln. Dieses Schaltnetzteil kann mit einem AC-Eingangsbereich von 110 bis 305 V gespeist werden und erzeugt zuverlässig eine Nennleistung von 78,4 W. Am Ausgang wird ein 1400 mA Strom sowie eine stabilisierte Sekundärspannung von 56 VDC geliefert. Weiterhin verfügt die SLD-Produktreihe von MeanWell über die im Gerät eingebaute aktive PFC-Funktion sowie die dualen Betriebsarten Konstantstrom + Konstantsprannung (CC +CV). Wenn Sie Fragen dazu haben, können Sie jederzeit mit uns in Verbindung setzen. Mit dem lüfterlosen Design sind die LED-Schaltnetzteile der Mean Well SLD-Serie durch freie Luftkonvektion gekühlt und können geräuscharm bei Gehäusetemperaturen von -20 bis +90 Grad ohne Verlustleistung arbeiten. Dabei gewährleisten die MeanWell Class II Netzteile einen hohen Wirkungsgrad von bis zu 92% bei einem geringen Standby-Verbrauch von unter 0,5 W. Die sämtliche SLD-Serie von Mean Well ist ausgangsseitig gegen Kurzschluss, Überspannung sowie Überlast geschützt und bietet desweiteren einen Überhitzungsschutz. Die MeanWell SLD-LED-Schaltnetzteile sind konform mit den grundlegenden Sicherheitsstandards nach UL8750, EN61347-1, EN61347-2-13 sowie weiteren Anforderungen.

In: 180-264VAC 47-63Hz  255-373VDCOut: 24VDC / 30W / 1,25A / Eff. 86% / 76x32x48mm

In: 180-264VAC 47-63Hz  255-373VDCOut: 48VDC / 30W / 0,625A / Eff. 89% / 76x32x48mm

In: 180-264VAC 47-63Hz  255-373VDCOut: 24VDC / 60W / 2,5A / Eff. 86% / 76x32x48mm

In: 180-264VAC 47-63Hz  255-373VDCOut: 48VDC / 60W / 1,25A / Eff. 89% / 76x32x48mm
