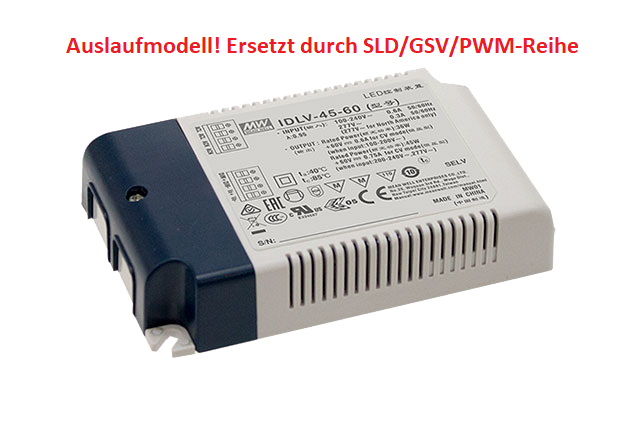

IDLV-45-24 Auslaufmodell

Technische Informationen & Details zum MEAN WELL PWM-60-24 LED-Treiber Ausgangsleistung: 60 W DC-Ausgangsspannung: 24 V DC Nennausgangsstrom: 2,5 A Ausgangstyp: Konstantspannung mit PWM-Ausgang (PWM‑Style) Dimm­bereich: 0 – 100 % (3‑in‑1: 0–10 VDC, 10 V PWM-Signal oder Widerstand; DA/DA2: DALI/DALI‑2) PWM-Ausgangsfrequenz: ca. 1,47 kHz für Blank/DA, ca. 2,5 kHz für DA2 Überspannungsschutz-Schwelle: 28 – 34 V DC Einschalt- / Anstiegszeit: ≤ 500 ms, 80 ms @ 115 / 230 VAC (Volllast) Hold-Up-Time (typ.): ca. 16 ms @ 115 / 230 VAC (Volllast) Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Leistungsfaktor (typ.): PF > 0,97 @ 115 VAC, PF > 0,95 @ 230 VAC, PF > 0,92 @ 277 VAC (Volllast) Wirkungsgrad (typ.): ca. 89 % AC-Eingangsstrom (typ.): 0,8 A @ 115 VAC / 0,4 A @ 230 VAC / 0,32 A @ 277 VAC Einschaltstrom (typ.): Kaltstart, 50 A @ 230 VAC (≈270 μs bei 50 % Ipeak) Leckstrom: < 0,25 mA @ 277 VAC Überlastschutz: 108 – 130 % der Nennausgangsleistung, Hiccup-Modus, automatische Wiederherstellung Überspannungsschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Netztrennung Übertemperaturschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Abkühlung/Netztrennung (DA2: Hiccup-Modus) Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung Arbeitstemperatur (Gehäuse Tcase): −40 °C bis +85 °C (Derating gemäß „OUTPUT LOAD vs TEMPERATURE“) Betriebsfeuchtigkeit: 20 – 95 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % RH Temperaturkoeffizient: ± 0,03 % / °C (0 – 50 °C) Vibration: 10 – 500 Hz, 5 G, 12 min./Zyklus, 72 min. je Achse (X, Y, Z) Isolationsspannung: 3,75 kV AC (Eingang–Ausgang), 1,5 kV AC (Eingang–DA), 1,5 kV AC (Ausgang–DA) Isolationswiderstand: > 100 MΩ @ 500 V DC, 25 °C, 70 % RH Sicherheitsstandards: UL8750 (Typ „HL“, außer DA‑Typ), UL879 (für 12 V / 24 V Blank‑Typ), ENEC EN 61347‑1, EN 61347‑2‑13 (unabhängig), EN 62384, BIS IS 15885 (Part 2/Sec 13; 12/24/48 Blank & 12/24‑DA2), EAC TP TC 004, GB19510.1, GB19510.14; Schutzart IP67; gemäß EN 61347‑2‑13 Anhang J für Notbeleuchtungsinstallationen (EL) geeignet DALI-Standards (DA/DA2): IEC 62386‑101/102/207/251, Device Type 6 (DT6) EMV-Emission: EN 55015, EN 61000‑3‑2 Klasse C (ab 60 % Last), EN 61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020 EMV-Störfestigkeit: EN 61000‑4‑2,3,4,5,6,8,11; EN 61547 (Lichtindustrie‑Level, Surge Line–Line 2 kV), EAC TP TC 020 MTBF (typ.): 2.626.600 h (Telcordia SR‑332, 25 °C) / 227.100 h (MIL‑HDBK‑217F, 25 °C) Abmessungen (L x B x H): 150 mm x 53 mm x 35 mm Gewicht: ca. 0,49 kg Gehäuse & Schutzart: vollvergossenes Kunststoffgehäuse, IP67, Klasse II/2 Leerlaufleistungsaufnahme: < 0,5 W Ausführung: 60‑W‑Konstantspannungs‑PWM‑LED‑Treiber, Class 2, LPS Informationen zum MEAN WELL PWM-60-24 Der MEAN WELL PWM‑60‑24 ist ein 60‑W‑Konstantspannungs‑LED‑Treiber mit PWM-Ausgang, der die Helligkeits­homogenität von 24‑V‑LED‑Streifen und anderen Konstantspannungs‑LED‑Lasten sicherstellt. Durch den PWM‑Betrieb bei ca. 1,47 kHz (Blank/DA) bzw. 2,5 kHz (DA2) wird ein flimmerarmes Dimm­verhalten erzielt, während Farbtemperatur und Helligkeit über den gesamten Dimm­bereich stabil bleiben. Mit einem typischen Wirkungsgrad von etwa 89 %, aktivem Leistungsfaktorkorrektur‑Schaltkreis und einem weiten Eingangsspannungsbereich von 90–305 V AC arbeitet der Treiber energieeffizient und ist weltweit einsetzbar. Das vollständig vergossene IP67‑Gehäuse, der große Tcase‑Bereich von −40 bis +85 °C sowie umfassende Schutzfunktionen (Kurzschluss, Überlast, Überspannung, Übertemperatur) bieten hohe Betriebssicherheit in trockenen, feuchten und nassen Umgebungen – einschließlich Eignung für bestimmte Notbeleuchtungsanwendungen gemäß EN 61347‑2‑13. Die integrierte 3‑in‑1‑Dimmfunktion (0–10 V, 10 V PWM, Widerstand) im Blank‑Typ und die optionalen DALI/DALI‑2‑Schnittstellen (DA/DA2) ermöglichen eine flexible Einbindung in moderne Lichtsteuerungen und Gebäudeautomationssysteme. In Verbindung mit der langen erwarteten Lebensdauer von >50.000 h und zahlreichen internationalen Sicherheits‑ und EMV‑Zertifizierungen ist der PWM‑60‑24 eine professionelle Lösung für 24‑V‑LED‑Streifen, Innenbeleuchtung, dekorative und architektonische Anwendungen sowie industrielle LED‑Projekte mit hohen Qualitätsanforderungen.

Technische Informationen & Details zum MEAN WELL PWM-40-24 LED-Treiber Ausgangsleistung: 40,08 W DC-Ausgangsspannung: 24 V DC Nennausgangsstrom: 1,67 A Ausgangstyp: Konstantspannung mit PWM-Ausgang (PWM‑Style) Dimm­bereich: 0 – 100 % (3‑in‑1: 0–10 VDC, 10 V PWM-Signal oder Widerstand) PWM-Ausgangsfrequenz: ca. 1,47 kHz Überspannungsschutz-Schwelle: 28 – 34 V DC Einschalt- / Anstiegszeit: ≤ 500 ms, 80 ms @ 115 / 230 VAC (Volllast) Hold-Up-Time (typ.): ca. 16 ms @ 115 / 230 VAC (Volllast) Eingangsspannungsbereich: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Leistungsfaktor (typ.): PF > 0,97 @ 115 VAC, PF > 0,95 @ 230 VAC, PF > 0,92 @ 277 VAC (Volllast) Wirkungsgrad (typ.): ca. 89 % AC-Eingangsstrom (typ.): 0,6 A @ 115 VAC / 0,3 A @ 230 VAC / 0,25 A @ 277 VAC Einschaltstrom (typ.): Kaltstart, 50 A @ 230 VAC (≈270 μs bei 50 % Ipeak) Leckstrom: < 0,25 mA @ 277 VAC Überlastschutz: 108 – 130 % der Nennausgangsleistung, Hiccup-Modus, automatische Wiederherstellung Überspannungsschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Netztrennung Übertemperaturschutz: Abschalten der Ausgangsspannung, Wiederanlauf nach Abkühlung/Netztrennung Kurzschlussschutz: Hiccup-Modus, automatische Wiederherstellung Arbeitstemperatur (Gehäuse Tcase): −40 °C bis +85 °C (Derating gemäß „OUTPUT LOAD vs TEMPERATURE“) Betriebsfeuchtigkeit: 20 – 95 % RH, nicht kondensierend Lagerbedingungen: −40 °C bis +80 °C, 10 – 95 % RH Temperaturkoeffizient: ± 0,03 % / °C (0 – 50 °C) Vibration: 10 – 500 Hz, 5 G, 12 min./Zyklus, 72 min. je Achse (X, Y, Z) Isolationsspannung: 3,75 kV AC zwischen Eingang und Ausgang Isolationswiderstand: > 100 MΩ @ 500 V DC, 25 °C, 70 % RH Sicherheitsstandards: UL8750 (Typ „HL“), UL879 (für 12 V, 24 V), CSA C22.2 Nr. 250.13‑12, ENEC EN 61347‑1, EN 61347‑2‑13 (unabhängig), EN 62384, IS 15885 (12 V, 24 V), EAC TP TC 004, GB19510.1, GB19510.14; Schutzart IP67 EMV-Emission: EN 55015, EN 61000‑3‑2 Klasse C (ab 60 % Last), EN 61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020 EMV-Störfestigkeit: EN 61000‑4‑2,3,4,5,6,8,11; EN 61547 (Lichtindustrie‑Level, Surge Line–Line 2 kV), EAC TP TC 020 MTBF (typ.): 2.625.400 h (Telcordia SR‑332, 25 °C) / 226.400 h (MIL‑HDBK‑217F, 25 °C) Abmessungen (L x B x H): 150 mm x 53 mm x 35 mm Gewicht: ca. 0,49 kg Gehäuse & Schutzart: vollvergossenes Kunststoffgehäuse, IP67, Klasse II Leerlaufleistungsaufnahme: < 0,5 W Ausführung: Konstantspannungs-PWM-LED-Treiber, Class 2, LPS Informationen zum MEAN WELL PWM-40-24 Der MEAN WELL PWM‑40‑24 ist ein 40‑W‑Konstantspannungs‑LED‑Treiber mit PWM-Ausgang bei ca. 1,47 kHz, der speziell entwickelt wurde, um Farbtemperatur und Helligkeits­homogenität von 24‑V‑LED‑Streifen über den gesamten Dimm­bereich zu erhalten. Damit eignet er sich ideal für LED‑Streifenbeleuchtung, Innenraum‑ und Akzentbeleuchtung sowie architektonische und dekorative LED‑Anwendungen. Mit einem typischen Wirkungsgrad von rund 89 %, aktivem Leistungsfaktorkorrektur‑Schaltkreis und einem weiten Eingangsspannungsbereich von 90–305 V AC arbeitet der Treiber äußerst energieeffizient und ist weltweit einsetzbar. Das vollständig vergossene IP67‑Gehäuse, der große Tcase‑Bereich von −40 bis +85 °C sowie umfangreiche Schutzfunktionen (Kurzschluss, Überlast, Überspannung und Übertemperatur im Hiccup‑/Shutdown‑Modus) gewährleisten hohe Zuverlässigkeit in trockenen, feuchten und nassen Umgebungen. Die integrierte 3‑in‑1‑Dimmfunktion (0–10 V, 10 V PWM, Widerstand) mit „dim‑to‑off“ bietet maximale Flexibilität bei der Einbindung in moderne Steuer‑ und Gebäudetechniksysteme. In Kombination mit den zahlreichen internationalen Sicherheits‑ und EMV‑Zulassungen (inklusive Typ „HL“ für den Einsatz in Class‑I‑, Division‑2‑Bereichen) ist der PWM‑40‑24 eine professionelle Lösung für 24‑V‑LED‑Streifen in gewerblichen und industriellen Beleuchtungsprojekten.

Technische Eigenschaften des MEAN WELL SLD-50-24 Nennleistung: 50,4 W AC-Eingangsbereich: 110 – 305 VAC Sekundärspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) Schlanke und lineare Bauform Class II Schaltnetzteil Aktive PFC-Funktion Lüfterfreies Design Hoher Wirkungsgrad von 90% Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-50-24 Beim Mean Well SLD-50-24 handelt es sich um ein schlankes und lineares LED Power Supply mit einer aktiven PFC-Funktion für die Versorgung LED-Beleuchtungen. Dieses Class II Schaltnetzteil kann mit einem weiten Eingangsbereich zwischen 110 und 305 VAC gespeist werden und erzeugt am Ausgang eine geregelte Leistung von 50,4 W bei einer vielfältig einsetzbaren Sekundärspannung von 24 VDC sowie einem Strom von 2,1 A. Die Produktreihe von MeanWell verfügt weiterhin über die duale Betriebsarten Konstantstrom + Konstantsprannung (CC +CV). Für weitere Fragen stehen wir Ihnen jederzeit gerne zur Verfügung. Mit der lüfterlosen Baukonstruktion lassen sich die LED-Netzteile der Mean Well SLD-Serie durch freie Luftkonvektion kühlen. Dabei arbeitet die gesamte Produktreihe von MeanWell bei Gehäusetemperaturen von -20 bis +90 Grad geräuschfrei und gewährleistet einen hohen Wirkungsgrad von bis zu 92% mit einem geringen Standbyverbrauch von weniger als 0,5 W. Nicht zuletzt bietet die Mean Well SLD-Serie umfassende Schutzmaßnahmen gegen Kurzschluss, Überspannung, Überlast sowie Übertemperatur. Die LED-Schaltnetzteile sind konform mit allen grundlegenden Sicherheits- und Störfestigkeitsstandards nach UL8750, EN61347-1, EN61347-2-13 für die zuverlässige Stromversorgung.

Technische Eigenschaften des MEAN WELL SLD-80-24 Nennleistung: 79,2 W AC-Eingangsbereich: 110 – 305 VAC Ausgangsspannung: 24 VDC Konstantsstrom + Konstantspannung (CC + CV) Lineare und schlanke Bauweise Class II Schaltnetzteil Aktive PFC-Funktion Lüfterloses Design Hoher Wirkungsgrad von 91,5% Standby-Verbrauch < 0,5W Schutz gegen Kurzschluss, Überlast und Überspannung Überhitzungsschutz UL8750, EN61347-1, EN61347-2-13 Informationen zum MEAN WELL SLD-80-24 Das Mean Well SLD-80-24 ist ein kompaktes und robustes LED-Schaltnetzteil mit einer linearen Bauform und für die Versorgung von LED-Beleuchtungen wie z. B. LED-Panels und LED-Leuchtreklame entwickelt worden. Es liefert eine genormte Leistung von 79,2 W bei einer gebräuchlichen Ausgangsspannung von 24 VDC sowie einem Strom von 3,3 A. Der AC-Eingangsbereich liegt dabei zwischen 110 und 305 VAC. Die sämtliche MeanWell SLD-Serie verfügt über die aktive PFC-Funktion und zeichnet sich durch die duale Betriebsarten Konstantsstrom + Konstantspannung (CC + CV) aus. Wenn Sie Fragen dazu haben, können Sie jederzeit mit uns in Verbindung setzen. Mit dem lüfterlosen Design sind die LED-Schaltnetzteile der Mean Well SLD-Serie durch freie Luftkonvektion gekühlt. Durch die Kühlung kann die gesamte Produktreihe eine geräuscharme und effiziente Stromversorgung mit einem hohen Wirkungsgrad von bis zu 92% bei einem geringen Standbyverbrauch von unter 0,5 W erreichen. Zudem arbeiten die LED-Netzgeräte von MeanWell bei Gehäusetemperaturen von -20 bis +90 Grad. Darüber hinaus verfügt die Mean Well SLD-Serie über umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überspannung sowie Übertemperatur. Die Class II Netzteile von MeanWell sind zudem konform mit allen regulatorischen Sicherheits- und Störfestigkeitsstandards nach UL8750, EN61347-1, EN61347-2-13 für den zuverlässigen Betrieb von LED Power Supply.

In: 180-264VAC 47-63Hz  255-373VDCOut: 24VDC / 30W / 1,25A / Eff. 86% / 76x32x48mm

In: 180-264VAC 47-63Hz  255-373VDCOut: 24VDC / 60W / 2,5A / Eff. 86% / 76x32x48mm
