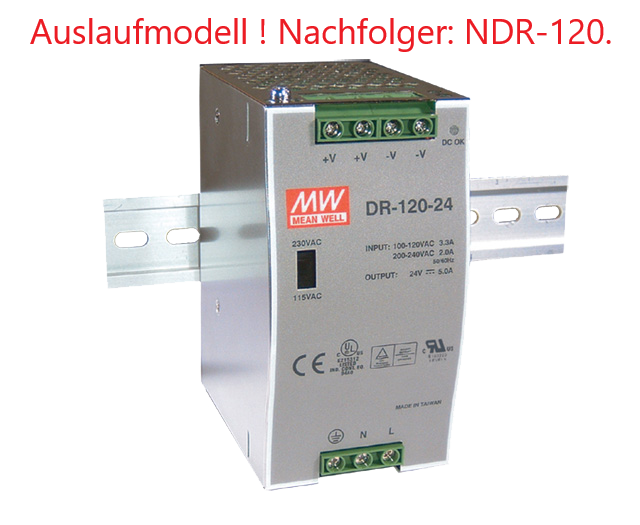

DR-120-24 Auslaufmodell

Technische Informationen & Details zum MEAN WELL NDR‑120‑24 Netzteil Ausgangsleistung: 120 W Ausgangsspannung: 24 V DC Ausgangsstrom: 5 A Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 20 A @115 VAC / 40 A @230 VAC Leerlaufleistung: < 0,75 W Betriebstemperatur: −20 °C bis +70 °C Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur Überspannungskategorie: OVC II Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 125,2 mm x 40 mm x 113,5 mm Gewicht: ca. 670 g Sicherheits- & EMV-Zertifikate: CE, UL 508, TUV, CB, EAC LED-Anzeige: Power On Indikator Herstellergarantie: 3 Jahre Informationen zum MEAN WELL NDR-120-24 Das MEAN WELL NDR-120-24 ist ein hochleistungsfähiges DIN-Schienennetzteil mit 120 W und stabiler 24 V DC / 5 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 88 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein extrem kompaktes 40 mm schmales Metallgehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für SPS-Steuerungen, industrielle Automatisierung, Sensorik und Gebäudeautomation – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das NDR-120-24 maximale Energieeffizienz, Langlebigkeit und Platzersparnis in anspruchsvollen Industrieumgebungen.

Technische Informationen & Details zum MEAN WELL MDR-60-24 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Eingangsspannungsbereich: 85 – 264 V AC / 120 – 370 V DC, 47 – 63 Hz Wirkungsgrad: 87 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: 30 A @ 115 VAC / 60 A @ 230 VAC Leerlaufleistung: < 0,75 W Betriebstemperatur: −20 °C bis +70 °C Kühlung: Lüfterlose freie Luftkonvektion Schutzfunktionen: Kurzschluss, Überlast (Konstantstrombegrenzung), Überspannung Besondere Funktionen: DC OK Relaiskontakt Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (B x H x T): 40 mm x 90 mm x 100 mm Gewicht: 287 g Sicherheits- & EMV-Zertifikate: UL508, UL62368-1, TUV EN62368-1, Class I Div 2 Hazardous Locations T4 LED-Anzeige: Power-On LED-Indikator Herstellergarantie: 3 Jahre Informationen zum MEAN WELL MDR-60-24 Das MEAN WELL MDR-60-24 ist ein hochzuverlässiges 24V-DIN-Schienen-Netzteil, das als Industriestandard für die effiziente Stromversorgung von Steuerungen und Sensoren gilt[cite: 3, 4, 19]. Mit einem hervorragenden Wirkungsgrad von 87 % minimiert es die thermische Belastung im Schaltschrank und ermöglicht einen lüfterlosen Betrieb durch natürliche Konvektion[cite: 7, 19]. Ein besonderes Highlight ist die Class I, Div 2 Zertifizierung, die den Einsatz in explosionsgefährdeten Bereichen ermöglicht, gepaart mit einem integrierten DC-OK-Relaiskontakt für die Echtzeit-Statusüberwachung[cite: 9, 11, 19]. Dank der Konstantstrombegrenzung bietet das Gerät optimalen Schutz bei Überlast und stellt sicher, dass das System nach der Fehlerbehebung automatisch wieder anläuft[cite: 19]. Mit seiner schmalen Bauform von 40 mm und der extrem niedrigen Leerlaufverlustleistung ist es die ideale Wahl für energiebewusste und platzkritische Anwendungen in der Gebäudeautomation und industriellen Steuerungstechnik[cite: 12, 19].

Auslaufmodell Siehe Nachfolger HDR-15

Auslaufmodell siehe Nachfolger: HDR-60

Technische Informationen & Details zum MEAN WELL HDR-60-24 Netzteil Ausgangsleistung: 60 W Ausgangsspannung: 24 V DC Ausgangsstrom: 2,5 A Strombereich: 0 – 2,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 90 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannung einstellbar: 21,6 – 29 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 30 A @115 V AC / 60 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 52,5 mm x 90 mm x 54,5 mm Gewicht: ca. 190 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II, ultra-schlanke Stufenbauform Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-60-24 Das MEAN WELL HDR-60-24 ist ein 60-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 24-V-DC-Ausgangsspannung mit 2,5 A in einem nur 52,5 mm breiten Stufengehäuse bereitstellt und damit ideal für platzkritische Verteilerschränke und Steuerschränke ist. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und der hohe Wirkungsgrad von bis zu 90 % ermöglichen eine energieeffiziente 24-V-Versorgung für Gebäudeautomation, Hausautomationszentralen und industrielle Steuerungen. Durch den einstellbaren Ausgangsbereich von 21,6–29 V lässt sich die 24-V-Schiene optimal an Leitungslängen und Spannungsabfälle anpassen, sodass SPS, Sensoren, Relais und I/O-Module zuverlässig mit ausreichender Spannung versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II mit verstärkter Isolation erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufleistung unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfassenden Schutz- und Zulassungsmerkmalen bietet das HDR-60-24 eine robuste, langlebige und wartungsarme 24-V-Stromversorgungslösung für anspruchsvolle Haus- und Industrieautomatisierungsanwendungen.

Technische Informationen & Details zum MEAN WELL HDR-30-24 Netzteil Ausgangsleistung: 36 W Ausgangsspannung: 24 V DC Ausgangsstrom: 1,5 A Strombereich: 0 – 1,5 A Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betriebsfähig) / 120 – 370 V DC (390 V DC betriebsfähig), 47 – 63 Hz Wirkungsgrad: bis 89 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Ausgangsspannung einstellbar: 21,6 – 29 V DC Spannungstoleranz: ±1,0 % Leitungsregelung: ±1,0 % Lastregelung: ±1,0 % Einschalt- & Anstiegszeit: 500 ms, 50 ms bei 230 V AC / 115 V AC (Volllast) Überbrückungszeit: 30 ms bei 230 V AC / 12 ms bei 115 V AC (Volllast) Einschaltstrom: 25 A @115 V AC / 45 A @230 V AC (Kaltstart) Leerlaufleistung: < 0,3 W Betriebstemperatur: −30 °C bis +70 °C (mit Derating gemäß Kennlinie) Kühlung: freie, lüfterlose Luftkonvektion Schutzfunktionen: Kurzschluss (Hiccup-Betrieb, automatische Wiederherstellung), Überlast (Konstantstrombegrenzung innerhalb 50–100 % der Nenn-Ausgangsspannung, automatische Wiederherstellung), Überspannung (Abschaltung, Wiederanlauf nach Neustart) Überspannungskategorie: OVC III (bis 2000 m Höhe) Isolationsspannung: 4000 V AC zwischen Eingang und Ausgang Isolationswiderstand: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % r. F. Maße (B x H x T): 35 mm x 90 mm x 54,5 mm Gewicht: ca. 130 g Gehäusematerial: isolierendes Kunststoffgehäuse, Isolationsklasse II Montage: DIN-Hutschiene TS35/7,5 oder TS35/15 Sicherheits- & EMV-Zertifikate: UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, IEC 62368-1, EAC TP TC 004, BSMI, BIS IS13252, konform mit BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED-Anzeige: Power-On LED-Betriebsanzeige Herstellergarantie: 3 Jahre Informationen zum MEAN WELL HDR-30-24 Das MEAN WELL HDR-30-24 ist ein 30-Watt-Ultra-Slim-DIN-Schienen-Netzteil, das eine stabile 24-V-DC-Ausgangsspannung mit 1,5 A in einem nur 35 mm breiten (2 TE) Gehäuse bereitstellt und sich damit ideal für kompakte Verteilerschränke und schlanke Steuerschränke eignet. Der weite Universaleingang von 85–264 V AC bzw. 120–370 V DC und ein hoher Wirkungsgrad von bis zu 89 % ermöglichen eine energieeffiziente 24-V-Versorgung für Gebäudeautomation, Hausautomationssysteme und leichte Industrie-Steuerungen. Durch den einstellbaren Ausgangsbereich von 21,6–29 V lässt sich die 24-V-Schiene flexibel an Leitungslängen und Spannungsabfälle anpassen, sodass SPS, Sensoren, Relais und I/O-Module zuverlässig versorgt werden. Das schutzisolierte Kunststoffgehäuse der Isolationsklasse II erhöht die elektrische Sicherheit und vereinfacht die Installation, da kein separater Schutzleiteranschluss erforderlich ist. In Kombination mit lüfterloser Konvektionskühlung, sehr geringer Leerlaufaufnahme unter 0,3 W, einem breiten Betriebstemperaturbereich von −30 °C bis +70 °C sowie umfassenden Schutz- und Zulassungsmerkmalen bietet das HDR-30-24 eine robuste, langlebige und wartungsarme 24-V-Stromversorgungslösung für Haus- und Industrieautomatisierung.
