Technische Informationen & Details zum MEAN WELL NDR‑120‑24 Netzteil Ausgangsleistung: 120 W Ausgangsspannung: 24 V DC Ausgangsstrom: 5 A Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 88 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 20 A @115 VAC / 40 A @230 VAC Leerlaufleistung: < 0,75 W Betriebstemperatur: −20 °C bis +70 °C Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur Überspannungskategorie: OVC II Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 125,2 mm x 40 mm x 113,5 mm Gewicht: ca. 670 g Sicherheits- & EMV-Zertifikate: CE, UL 508, TUV, CB, EAC LED-Anzeige: Power On Indikator Herstellergarantie: 3 Jahre Informationen zum MEAN WELL NDR-120-24 Das MEAN WELL NDR-120-24 ist ein hochleistungsfähiges DIN-Schienennetzteil mit 120 W und stabiler 24 V DC / 5 A Ausgangsspannung. Es überzeugt durch exzellenten Wirkungsgrad von bis zu 88 %, lüfterlose Konvektionskühlung für geräuschlosen Betrieb und ein extrem kompaktes 40 mm schmales Metallgehäuse. Die umfassenden Schutzfunktionen (Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz) mit automatischer Wiederherstellung garantieren höchste Betriebssicherheit. Perfekt für SPS-Steuerungen, industrielle Automatisierung, Sensorik und Gebäudeautomation – der universelle Eingangsspannungsbereich 90–264 V AC ermöglicht weltweiten Einsatz. Mit internationalen Zertifizierungen bietet das NDR-120-24 maximale Energieeffizienz, Langlebigkeit und Platzersparnis in anspruchsvollen Industrieumgebungen.

Technische Eigenschaften des MEAN WELL TDR-960-24 Leistung: 960 W Eingangsbereich: 340 – 550 VAC (drei-Phasen) Ausgangsspannung: 24 VDC Parallelschaltung von bis zu 4 Geräte (max. 3840 W) Montierbar auf DIN-Hutschienen TS-35/7.5 oder TS-35/15 aktive PFC-Funktion 94% hoher Wirkungsgrad DC-OK-Relaiskontakt Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss, Überlast, Überhitzung und Überspannung Informationen zum MEAN WELL TDR-960-24 Beim Mean Well TDR-960-24 handelt es sich um ein dreiphasiges Hutschienen-Netzteil mit einem Eingangsbereich von 340 bis 550 VAC (Derating bei 340 – 380 VAC). Dieses Schaltnetzteil liefert eine 960 Watt Nennleistung und gibt eine vielfältig einsetzbare Ausgangsspannung von 48 VDC aus. Alle Modelle der MeanWell TDR-960-Serie verfügen weiterhin über eine Funktion zur Parallelschaltung von bis zu vier Netzteilen bis zu einer Maximalleistung 3840 W. So wird auch die Versorgung leistungshungriger Verbraucher möglich.  Mit einer geringen Breite von 110mm ist die Netzteilreihe von Mean Well für den Einbau in Schaltschränken und Verteilerkästen mit begrenzten Platzangebot entwickelt worden. Zudem sind die Schaltnetzteile der MeanWell TDR-960-Serie direkt auf die DIN-Hutschienen TS-35/7.5 oder TS-35/15 montierbar. Neben der sauberen Installation auf DIN-Hutschienen wartet die Mean Well TDR-960-Serie mit einem lüfterlosem Design auf. Dieses gewährleistet nicht nur eine geräuscharme Stromversorgung, sondern auch einen effizienten Betrieb bei Umgebungstemperaturen zwischen -30°C - +70°C (Derating ab +50°C) mit einem hohen Wirkungsgrad gegen 95%. Die TDR-960 Produktreihe von Mean Well ist weiterhin gegen Kurzschluss, Überlast, Überspannung und Überhitzung geschützt. Dabei ist die MeanWell TDR-960-Serie gemäß Sicherheits- und Störfestigkeitsnormen (UL508, EN61000-6-2, EN61000-3-2, EN61204-3) für Hutschienen-Netzteile in industriellen Anwendungen zugelassen und zertifiziert.

Technische Eigenschaften des MEAN WELL WDR-120-24 Leistung: 120 W Eingangsspannungsbereich von 180 bis 550 VAC Ausgangspannung: 24 VDC Ein- und zweiphasig Montierbar auf DIN-Hutschiene TS-35 / 7.5 oder 15 DC-OK-Relaiskontakt Schutz vor Kurzschluss/ Überlast/ Überspannung/ Übertemperatur Kühlung durch freie Luftkonvektion Informationen zum MEAN WELL WDR-120-24 Mit dem Mean Well WDR-120-24 DIN-Hutschienen-Netzteil ist ein ein- und zweiphasiger Betrieb möglich. Es liefert eine Nennleistung von 120 Watt und verfügt über einen weiten Eingangsspannungsbereich von 180 bis 550 VAC. Zudem kann es die übliche Ausgangsspannung von 24V ausgeben. Es ist daher besonders für den Betrieb von Niederspannungsanlagen geeignet.  Neben der hohen Leistungsfähigkeit zeichnet sich das WDR-120-24 DIN-Hutschienen-Netzteil durch seine kompakte Bauform mit einer Breite von 40 mm und einem leichtgewichteten Metallgehäuse aus. Dank der schlanken und leichten Ausführung sowie der direkten Montage auf DIN-Hutschiene TS-35 / 7.5 oder 15 kann das Netzteil auch bei begrenzten Platzangebot in Schaltschränken und Verteilerkästen problemlos installiert werden. Außerdem verfügt es über ein lüfterloses Design mit freier Luftkonvektion, die den Betrieb bei Umgebungstemperaturen von -25°C bis +70°C sowie bei einer relativen Luftfeuchtigkeit von 20% bis 90% gewährleistet. Das Mean Well WDR-120-24 DIN-Hutschienen-Netzteil bietet umfassende Schutzmaßnahmen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur. Das WDR-120-24 von MeanWell erfüllt die internationale Sicherheitszulassung UL 508 und verfügt über eine Störfestigkeit für Industriebereiche gemäß der Norm EN61000-6-2. Durch den im Gerät eingebauten DC-OK-Relaisausgang für die Überwachung der Stromversorgung ist ein sicherer Betrieb gewährleistet.

Technische Informationen & Details zum MEAN WELL NDR-240-24 Netzteil Ausgangsleistung: 240 W Ausgangsspannung: 24 V DC Ausgangsstrom: 10 A Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC, 47 – 63 Hz Wirkungsgrad: bis 89 % Restwelligkeit & Rauschen: ≤ 150 mVp-p Einschaltstrom: max. 45 A @230 VAC Leerlaufleistung: < 0,5 W Betriebstemperatur: −20 °C bis +70 °C Kühlung: lüfterlos natürliche Konvektion Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur Überspannungskategorie: OVC II Isolationsspannung: 3000 V AC zwischen Eingang und Ausgang Maße (H x B x T): 125,2 mm x 63 mm x 113,5 mm Gewicht: ca. 1,2 kg Sicherheits- & EMV-Zertifikate: CE, UL 508, TUV, CB, EAC LED-Anzeige: Power On Indikator Herstellergarantie: 3 Jahre Informationen zum MEAN WELL NDR-240-24 Das MEAN WELL NDR-240-24 ist ein hochleistungsfähiges 240-W-DIN-Schienennetzteil mit integriertem aktiven PFC für maximale Effizienz und Stabilität bei 24 V DC / 10 A Ausgang. Es überzeugt durch exzellenten Wirkungsgrad bis 89 %, komplett lüfterlose Konvektionskühlung und robustes Metallgehäuse für anspruchsvolle Industrieumgebungen. Vollständige Schutzfunktionen mit Constant-Current-Modus und automatischer Wiederherstellung gewährleisten höchste Betriebssicherheit bei Kurzschluss, Überlast und Überspannung. Der universelle Eingangsspannungsbereich 90–264 V AC macht es ideal für große SPS-Systeme, Maschinenbau, Anlagensteuerung und Industrieautomation. Mit internationalen Zertifizierungen bietet das NDR-240-24 hohe Leistungsdichte, extreme Langlebigkeit und perfekte Integration in professionelle Schaltschränke.

Technische Eigenschaften des MEAN WELL TDR-240-24 Nennleistung: 240 W Eingangsbereich: 340 – 550 VAC Ausgangsspannung: 24 VDC Montierbar auf DIN-Hutschienen TS-35/7.5 oder 15 3-Phasen, 2-phasiger Betrieb möglich Integrierte PFC-Funktion Kompakte Bauweise im Metallgehäuse Hoher Wirkungsgrad von bis zu 92% Kühlung durch freie Luftkonvektion Schutz vor Kurzschluss, Überlast, Überspannung Überhitzungsschutz Informationen zum MEAN WELL TDR-240-24 Beim Mean Well TDR-240-24 handelt es sich um ein dreiphasiges und leistungsstarkes DIN-Hutschienen-Netzteil mit kompaktem Ausmaß im Metallgehäuse. Dieses Schaltnetzteil von MeanWell verfügt über einen Eingangsbereich von 340 bis 550 VAC (Derating bei 2-phasigem Betrieb möglich) und liefert am Ausgang eine geregelte Leistung von 240 W bei einem Strom von 10 A sowie einer gebräuchlichen 24 VDC Sekundärspannung. Die gesamte Mean Well TDR-240-Serie ist speziell für die Direktmontage auf standardisierte DIN-Hutschienen TS-35/7.5 oder 15 vorgesehen. Mit der Montage sowie dem kompakten Design mit einer Breite von lediglich 63mm lassen sich die Netzteile von MeanWell schnell und aufwandslos in platzbegrenzten Schaltschränken und Verteilerkästen einsetzen.  Weiterhin ist die Produktreihe von Mean Well mit einer integrierten PFC-Funktion sowie einem DC-OK Relaiskontakt ausgestattet und sorgt damit für eine stabile Stromversorgung beim Betrieb. Die Hutschienen-Netzteile der MeanWell TDR-240-Serie verfügen desweiteren über eine Kühlung durch freie Luftkonvektion. Diese gewährleistet einen energieeffizienten und geräuscharmen Betrieb mit einem hohen Wirkungsgrad von bis zu 92%. Dabei erzielt die Netzteilreihe eine geringe Verlustleistung.  Nicht zuletzt bieten die Schaltnetzteile der Mean Well TDR-240-Serie einen Schutz gegen Kurzschluss, Überlast, Überspannung sowie Überhitzung. Sie erfüllen zudem alle regulatorischen Sicherheits- und Störfestigkeitsanforderungen gemäß UL61010-1, UL61010-2-201, EN61558-1 sowie weiteren Standards für industrielle Anwendung.

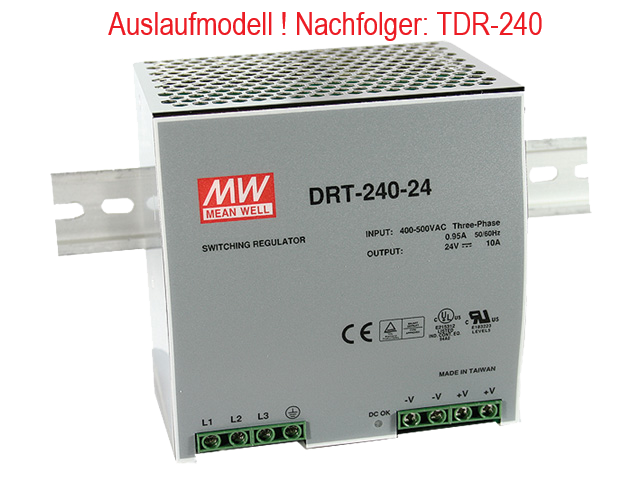

Auslaufmodell siehe Nachfolger: TDR-240
