HDR-15-5

Anzahl	Stückpreis
ab 1	10,50 €*
ab 5	10,00 €*
ab 10	9,50 €*
ab 20	9,30 €*

Preise exkl. MwSt. zzgl. Versandkosten zzgl. Versandkosten

Produktnummer: 16821

Produktinformationen "HDR-15-5"

Technische Informationen & Details zum MEAN WELL HDR-15-5 Netzteil

Ausgangsleistung: 12 W
Ausgangsspannung: 5 V DC
Ausgangsstrom: 2,4 A
Ausgangsstrombereich: 0 – 2,4 A
Ausgangsspannungs-Einstellbereich: 4,5 – 5,5 V DC
Restwelligkeit & Rauschen: ≤ 80 mVp-p
Spannungstoleranz: ±2,0 %
Netzregulation: ±1,0 %
Lastregulation: ±1,0 %
Eingangsspannungsbereich: 85 – 264 V AC (277 V AC betrieblich) / 120 – 370 V DC (390 V DC betrieblich)
Eingangsfrequenz: 47 – 63 Hz
Wirkungsgrad (typ.): 80 %
AC-Eingangsstrom (typ.): 0,5 A @115 V AC / 0,25 A @230 V AC
Einschaltstrom (typ.): 25 A @115 V AC / 45 A @230 V AC (Kaltstart)
Leerlaufleistungsaufnahme: < 0,3 W
Überlastschutz: 110 – 145 % der Nennausgangsleistung, Konstantstrombegrenzung im Bereich 50 – 100 % der Nennausgangsspannung, Hiccup‑Modus bei Vout < 50 %, automatische Wiederherstellung
Überspannungsschutz: 5,75 – 6,75 V DC, Abschalten der Ausgangsspannung, Zener‑Begrenzung
Betriebstemperatur: −30 °C bis +70 °C (mit Leistungs‑Derating laut Kennlinie)
Betriebsfeuchtigkeit: 20 – 90 % RH, nicht kondensierend
Lagerbedingungen: −40 °C bis +85 °C, 10 – 95 % RH, nicht kondensierend
Temperaturkoeffizient: ±0,03 % / °C (0 – 50 °C)
Vibrationsfestigkeit: 10 – 500 Hz, 2 G, 10 min./Zyklus, 60 min. je Achse (X, Y, Z)
Betriebshöhe: bis 2.000 m (Derating oberhalb 2.000 m)
Isolationsspannung: 4 kVAC (Eingang–Ausgang)
Isolationswiderstand: > 100 MΩ @500 VDC, 25 °C, 70 % RH
Maße (B x H x T): 17,5 mm x 90 mm x 54,5 mm
Gewicht: ca. 74 g
Montage: DIN‑Schiene TS35/7,5 oder TS35/15, ultra‑schlankes 1‑SU‑Step‑Gehäuse
Gehäuse / Isolationsklasse: Kunststoffgehäuse, Isolationsklasse II, LPS (Limited Power Source)
Frontanzeigen / Einsteller: LED‑Anzeige für Power‑On, einstellbare DC‑Ausgangsspannung
Sicherheitszulassungen: UL62368‑1, UL508, TUV BS EN/EN61558‑2‑16, BS EN/EN61558‑1, IEC62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252 (Part1) (außer 48 V)
EMV-Emission: EN55032 (CISPR32), CNS15936 Klasse B; EN61000‑3‑2, EN61000‑3‑3
EMV-Störfestigkeit: EN55035, EN61000‑6‑2, EN61204‑3; EN61000‑4‑2/3/4/5/6/8/11
MTBF (typ.): 3.724.300 h (Telcordia SR‑332, 25 °C) / 1.166.100 h (MIL‑HDBK‑217F, 25 °C)
Herstellergarantie: 3 Jahre

Informationen zum MEAN WELL HDR-15-5

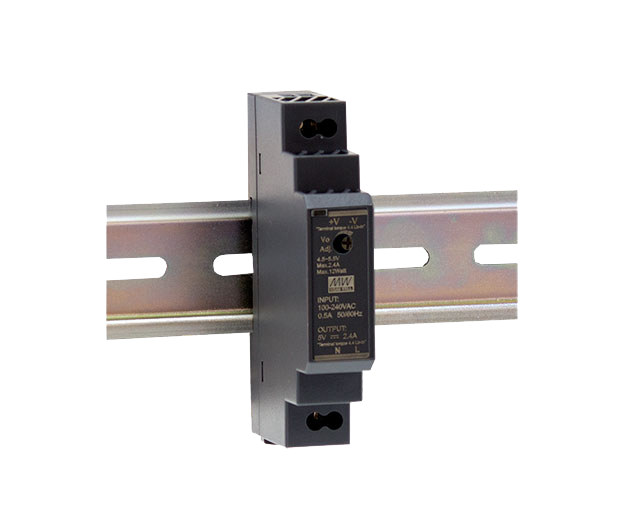

Der MEAN WELL HDR‑15‑5 ist ein ultra‑schlankes 15‑W‑DIN‑Schienennetzteil, das 5 V DC bei bis zu 2,4 A liefert und in einem nur 17,5 mm breiten (1 SU) Kunststoffgehäuse ausgeführt ist. Es ist für die Montage auf TS35‑Hutschienen vorgesehen und eignet sich ideal für Anwendungen, bei denen im Verteilerschrank sehr wenig Platz zur Verfügung steht, etwa in der Haus‑ und Gebäudeautomation.

Mit einem typischen Wirkungsgrad von 80 %, einem weiten 85–264‑V‑AC‑Eingang (277 V AC betrieblich) und einem Ausgang, der sich zwischen 4,5 und 5,5 V justieren lässt, deckt das Gerät eine große Bandbreite von 5‑V‑Verbrauchern wie Gateways, Sensorik oder Steuerelektronik ab. Die Kombination aus Kunststoffgehäuse (Isolationsklasse II), geringer Leerlaufleistungsaufnahme, Konstantstrom‑Überlastschutz und umfangreichen Sicherheits‑ und EMV‑Zulassungen macht das HDR‑15‑5 zu einer attraktiven, normgerechten Lösung für Haushalts‑, Gebäude‑ und kleinere industrielle Steuerungsanwendungen.

Weiterführende Links zu "HDR-15-5"

Fragen zum Artikel?
Weitere Artikel von MEAN WELL

Verfügbare Downloads

Download HDR-15 Datenblat

Eigenschaften für "HDR-15-5"

Bauform:	Kleinverteiler
Breite:	54,5
Effizienz:	80
Gewicht:	0,078kg
Herstellergarantie:	3 Jahre
Höhe:	90
Leistung:	12
Länge:	17,5
Phasen:	Ein-Phasen
Spannung:	5 VDC
Strom:	2,4
Zulassungen:	CB, CE, RoHS, TÜV, UL
