• Ausgangsleistung: 150 W
• Ausgangsspannung: 48 V DC
• Ausgangsstrom: 3,3 A (RATED), 6,6 A (Peak)
• Eingangsspannungsbereich: 20 – 55 V DC
• Wirkungsgrad: bis 93 %
• Betriebstemperatur: −30 °C bis +70 °C
• Kühlung: lüfterlos natürliche Konvektion
• Schutzfunktionen: Kurzschluss, Überlast, Übertemperatur
• Isolationsspannung: Integrierte Sensorik & Gate-Treiber
• Maße (H x B x T): 101,6 mm x 50,8 mm x 28,6 mm (4" x 2")
• Gewicht: ca. 90 g
• Sicherheits- & EMV-Zertifikate: CB IEC61800-5-1, TUV EN61800-5-1, EAC
• Herstellergarantie: 3 Jahre

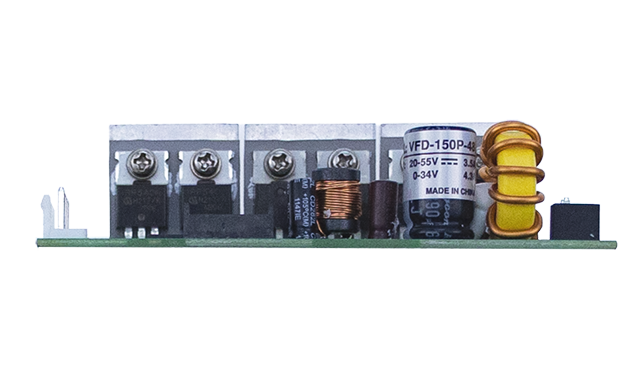

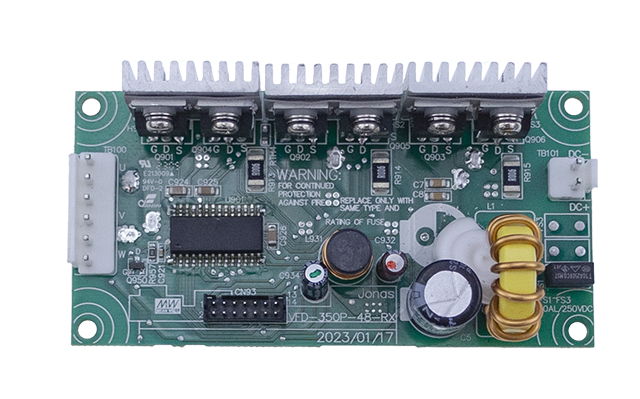

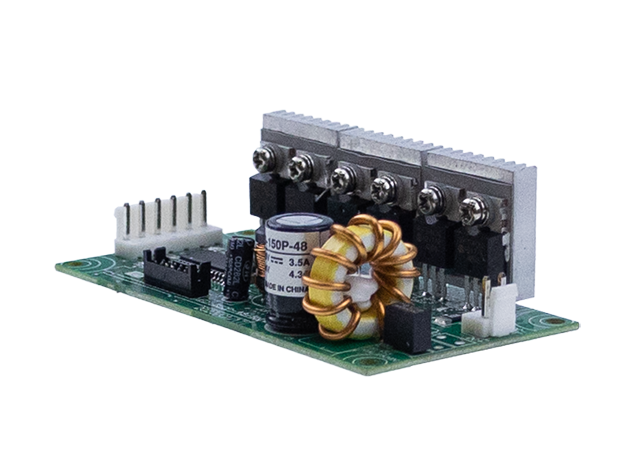

Information zum MEAN WELL VFD-150P-48

Das MEAN WELL VFD-150P-48 repräsentiert ein hochentwickeltes Variabler Frequenzantriebsmodul (VFD), das speziell für kompakte dreiphasige Motorsteuerungen wie BLDC-, Induktions- und SynRM-Motoren konzipiert wurde. Durch die Integration von drei Halbbrücken-IGBTs mit Gate-Treibern sowie eingebauten Sensoren für Strom und Temperatur auf minimalem Bauraum eignet sich dieses Modul perfekt für moderne Industrieanwendungen. Entwickler profitieren von einer nahtlosen externen Mikrocontroller-Anbindung über TTL/CMOS-kompatible PWM-Steuersignale, die eine präzise Drehmoment- und Drehzahlregelung ermöglichen. Zu den herausragenden Konstruktionsmerkmalen gehört das lüfterlose Design, welches einen geräuschlosen Betrieb und eine extrem hohe Ausfallsicherheit in anspruchsvollen Umgebungen gewährleistet.

Im laufenden Betrieb überzeugt das System durch eine herausragende thermische und elektrische Leistungsfähigkeit, unterstützt durch einen erweiterten Arbeitstemperaturbereich von -30°C bis +70°C. Das Modul verarbeitet Eingangsspannungen im Bereich von 20 bis 55 V DC und liefert eine nominale Ausgangsleistung von 150 Watt bei einem hohen Wirkungsgrad von bis zu 93 Prozent. Integrierte Shunt-Widerstände und ein DC-Bus-Spannungssensor erlauben eine Echtzeit-Überwachung der Phasenströme, wodurch kritische Zustände frühzeitig erkannt werden. Sollte ein Überstrom auftreten, reagiert die integrierte Schutzschaltung innerhalb kürzester Zeit, um die Endstufe sicher abzuschalten und kostspielige Folgeschäden an der angeschlossenen Mechanik zu verhindern.

Die zukunftssichere Auslegung zeigt sich auch in den umfassenden Sicherheitszertifizierungen gemäß CB IEC61800-5-1 und TUV EN61800-5-1, die einen weltweiten und normgerechten Einsatz in gewerblichen Anlagen garantieren. Darüber hinaus unterstreicht der Hersteller MEAN WELL die hohe Qualität des Moduls mit einer umfassenden dreiährigen Herstellergarantie, was Investitionssicherheit für OEMs und Systemintegratoren bedeutet. Typische Einsatzszenarien erstrecken sich von HLK-Systemen (HVAC), Pumpen und Ventilatoren bis hin zu fahrerlosen Transportsystemen (AGV) und automatisierten Fertigungslinien, bei denen maximale Zuverlässigkeit auf kleinstem Raum gefordert ist.

Dank des extrem miniaturisierten 4" x 2" Formfaktors lässt sich das Leistungsmodul mühelos in bestehende Gehäusestrukturen integrieren, während die standardisierten Steckverbindungen die Montage erheblich beschleunigen. Zusätzliche Funktionen wie die nicht-isolierte 15V-Hilfsspannungsversorgung zur Versorgung externer Steuerplatinen und die aktive Fehlersignalisierung runden das professionelle Profil ab. Ingenieure erhalten somit eine flexible, hocheffiziente und wirtschaftliche Systemlösung, die den steigenden Anforderungen an moderne, dezentrale Antriebskonzepte in der Gebäude- und Fabrikautomation voll und ganz gerecht wird.
