• Ausgangsleistung: 200 W (Freie Konvektion) / 300 W (mit 20,5 CFM Lüfter)
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: 0 – 8,33 A (Freie Konvektion) / 0 – 12,5 A (mit 20,5 CFM Lüfter)
• Spannungseinstellbereich: 22,8 – 25,2 V DC (Hauptausgang)
• Spannungstoleranz: ±2,0 %
• Eingangsspannungsbereich: 90 – 264 V AC / 127 – 370 V DC (mit 300 VAC Surge-Eingang für 5 Sekunden)
• Frequenzbereich: 47 – 63 Hz
• Wirkungsgrad: 93 % (typ.)
• Leistungsfaktor: PF > 0,98 / 115 VAC (PF > 0,93 / 230 VAC bei Volllast)
• Restwelligkeit & Rauschen: 150 mVp-p (max.)
• Hilfsausgang (AUX): 5 V @ 0,6 A ohne Lüfter (1 A mit 20,5 CFM Lüfter, Toleranz ±2 %, Restwelligkeit 150 mVp-p max.); 12 V @ 0,5 A für Lüfterversorgung
• Leerlaufverlust: < 0,5 W (durch PS-ON-Steuerung)
• Eingangsstrom: typ. 3,5 A / 115 VAC, 1,8 A / 230 VAC
• Set-up / Rise / Hold-up Time: 3000 ms, 30 ms / 115 VAC; 2500 ms, 30 ms / 230 VAC; Hold-up 13 ms bei Volllast
• Betriebstemperatur: −30 °C bis +70 °C (siehe Derating-Kurve)
• Betriebsfeuchtigkeit: 20 – 90 % RH (nicht kondensierend)
• Schutzfunktionen: Kurzschluss, Überlast (105 – 135 %, Hiccup-Modus, automatische Erholung), Überspannung (26 – 30 V, Abschaltung & Re-Power), Übertemperatur (Abschaltung über TSW1 mit automatischer Erholung oder TSW2 mit Re-Power)
• Isolationsspannung: 3,0 kVAC (Eingang/Ausgang), 2,0 kVAC (Eingang/FG), 0,5 kVAC (Ausgang/FG)
• Maße (L x B x H): 127 mm x 76,2 mm x 35 mm (5" x 3" Kompaktformat)
• Gewicht: ca. 0,37 kg
• Sicherheits- & EMV-Zertifikate: UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, EAC TP TC 004, BS EN/EN55032 Klasse B (Conduction & Radiation), BS EN/EN61000-3-2, -3, BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN60601-1-2
• Zusatzfunktionen: Power Good / Power Fail Signal, Remote Sense (Fernmessung), PS-ON-Steuerung für Fern-Ein/Aus
• Herstellergarantie: 3 Jahre

Informationen zum MEAN WELL EPP-300-24

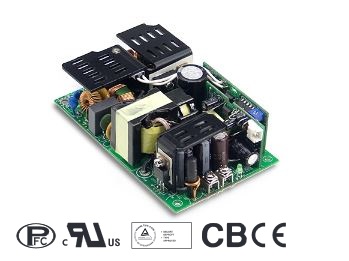

Das MEAN WELL EPP-300-24 ist ein hochperformantes 300-W-Open-Frame-Schaltnetzteil im kompakten 5" x 3"-Format mit integrierter aktiver PFC-Funktion und hoher Leistungsdichte. Es konvertiert einen Weitbereichs-Wechselspannungseingang von 90 bis 264 V AC in eine geregelte 24-V-DC-Ausgangsspannung und hält kurzzeitig auch 300 VAC Surge-Spannungen stand. Die Platine liefert bei freier Konvektionskühlung bis zu 8,33 A (200 W) und erreicht unter Einsatz einer aktiven Belüftung (20,5 CFM Luftstrom) eine maximale Leistung von 12,5 A (300 W).

Dank eines hohen Wirkungsgrads von typisch 93 % und einem extrem niedrigen Standby-Verbrauch von unter 0,5 W über die PS-ON-Steuerung arbeitet das EPP-300-24 äußerst energieeffizient. Es bietet umfangreiche Zusatzfunktionen wie einen 5-V-Standby-Ausgang, einen 12-V-Lüfterausgang, Power-Good/Fail-Signale sowie eine integrierte Remote-Sense-Funktion zur Kompensation von Leitungsverlusten. Das Gerät ist umfassend gegen Kurzschluss, Überlast, Überspannung und Übertemperatur geschützt und erfüllt strengste EMV- sowie Sicherheitsnormen für industrielle Applikationen. Abgerundet wird das Modul durch eine 3-jährige Herstellergarantie.
