• Arbeitsspannungsbereich: DC 10 – 26,4 V
• Nennstrom: max. 50 mA
• Eingangsschnittstelle: LOCCbus (LIN-Basis), 1-Draht physikalische Ebene
• Ausgangsschnittstellen: USB 2.0 Full-Speed, RS232, CANopen
• Übertragungsrate (Intern): 9600 Baud
• Übertragungsrate (Extern): USB: 12 Mbit/s, RS232: 600-11500 bit/s, CANopen: 10-1000 kbit/s
• Buslänge: max. 40 m
• Teilnehmeranzahl: 40 bis max. 254 Teilnehmer
• Statusanzeige: LED 1 & 2 (Grün/Rot) für USB, RS232, Firmware und CANopen
• Isolationsspannung: 1,0 kV
• Arbeitstemperaturbereich: −20 °C bis +60 °C
• Anschlussart: Federzuganschluss (0,14 mm² – 2,5 mm²)
• Gehäusematerial: PA 6.6 (UL 94 V-0, NFF I2, F2)
• Montage: Hutschiene TS35 (EN 60715)
• Maße (B x H x T): 6,2 mm x 90,0 mm x 115,0 mm
• Schutzart: IP20
• Gewicht: 0,060 kg
• Herstellergarantie: 2 Jahre

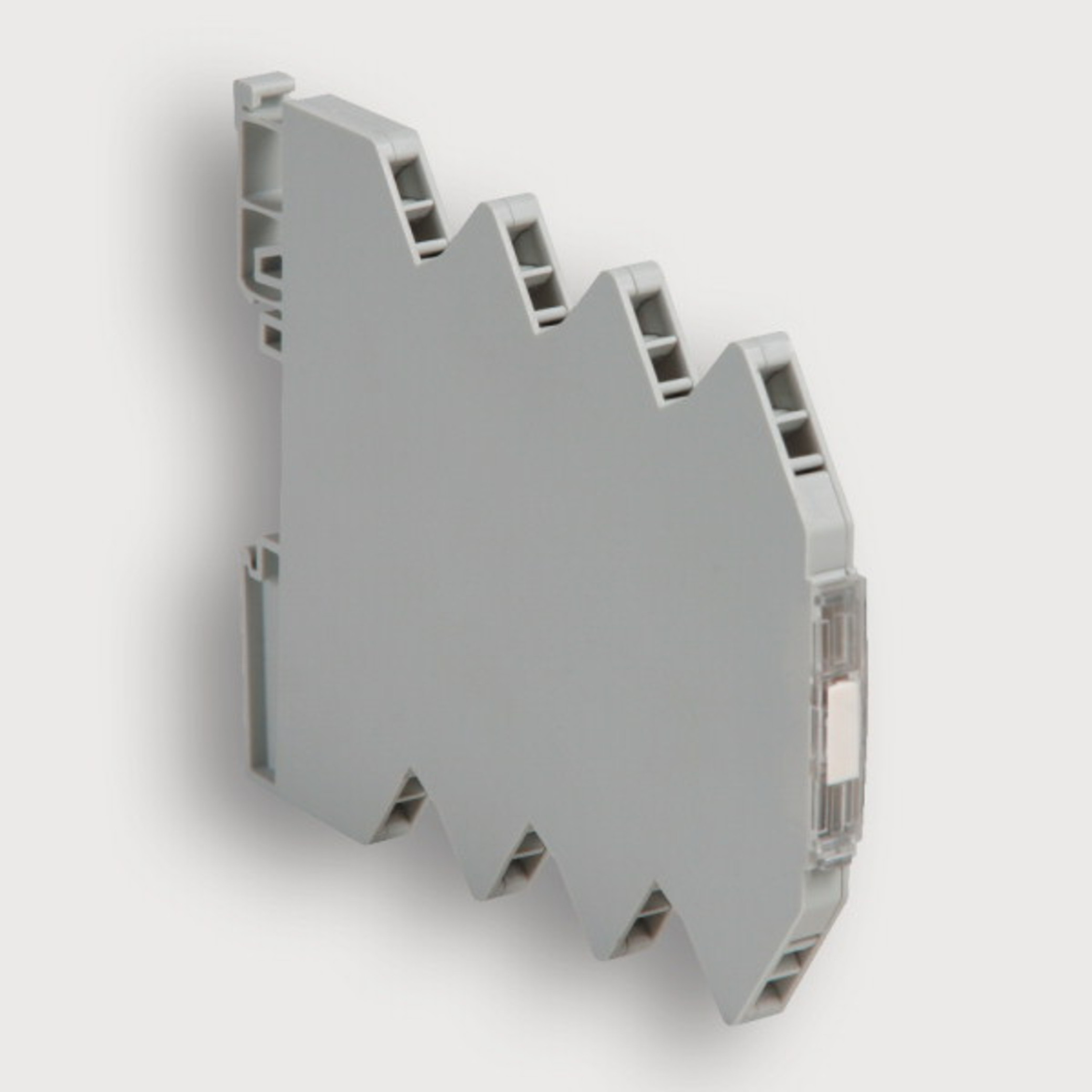

Informationen zum LÜTZE LOCC-Box-GW 7-6459

Das LÜTZE LOCC-Box-GW 7-6459 fungiert als intelligentes Kommunikations-Gateway für das LOCC-Box-System und ermöglicht eine hocheffiziente Anbindung der Lastüberwachung an moderne industrielle Netzwerke. Die herausragende Besonderheit dieses Moduls ist die extrem schmale Bauform von nur 6,2 mm, die eine maximale Packungsdichte im Schaltschrank erlaubt und wertvollen Platz auf der Hutschiene einspart. Durch das Single-Master / Multiple-Slave Zugriffsverfahren auf LIN-Basis können bis zu 254 Teilnehmer zuverlässig verwaltet werden, wobei die 1-Draht-Technologie die interne Verdrahtung auf ein Minimum reduziert und gleichzeitig eine stabile Datenrate gewährleistet.

Ein wesentlicher Vorteil dieses Gateways liegt in der Vielseitigkeit der Schnittstellen, da es mit USB, RS232 und CANopen drei gängige Kommunikationsstandards in einem einzigen Gerät vereint. Dies ermöglicht eine flexible Diagnose und Parametrierung direkt vor Ort oder über das Leitsystem. Dank der robusten Federzugtechnik und der Zertifizierung nach strengen Normen wie EN 60950-1 und EN 61131 bietet das Gerät höchste Betriebssicherheit. Die integrierte galvanische Trennung von 1,0 kV schützt die sensiblen Steuerungsebenen effektiv vor Störungen, was das LOCC-Box-GW zur idealen Wahl für anspruchsvolle Automatisierungslösungen und digitale Energieüberwachung macht.
