ELG-150-24DA

Technische Eigenschaften des MEAN WELL ELG-240-24DA Leistung: 240W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP67 DALI Erdung muss am Gehäuse durchgeführt werden! (Alternativ mit Erdungskabel die 3Y Variante wählen) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-240 Serie Bei der MEAN WELL ELG-240 Serie handelt es sich um 240W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-240 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 24V bis 54V an. Dank des 93% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-240 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

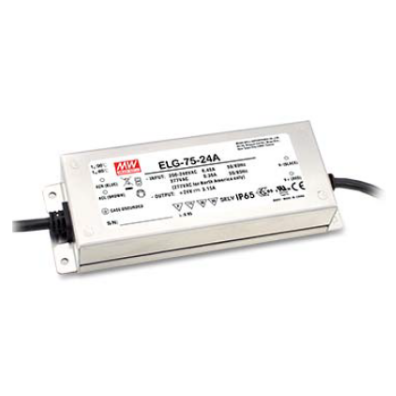

Technical Information & Details on MEAN WELL ELG-75-24DA Power Supply Output Power: 75.6 W Output Voltage: 24 V DC Output Current: 3.15 A Input Voltage Range: 100 – 305 V AC / 142 – 431 V DC, 47 – 63 Hz Efficiency: up to 88 % Ripple & Noise: ≤ 200 mVp-p Inrush Current: 50 A / 350 µs @ 230 VAC No-Load Power Consumption: < 0.5 W Operating Temperature: −40 °C to +85 °C (Case Temp.) Cooling: fanless, IP67 waterproof Protection Functions: Short Circuit (Hiccup), Overload, Overvoltage, Over Temperature (Auto Recovery) Overvoltage Category: OVC II Isolation Voltage: 3.75 kV AC between IP and OP Dimensions (L x W x H): 180 mm x 63 mm x 35.5 mm Weight: ca. 800 g Safety & EMC Certifications: CE, UL8750, IEC/EN 61347-1/2-13, DALI, EAC, IP67 LED Indicator: Power On Indicator Manufacturer Warranty: 5 Years Information on MEAN WELL ELG-75-24DA The MEAN WELL ELG-75-24DA is a professional 75W DALI LED driver power supply featuring advanced DALI-2.0 certification with 16-group/64-address control, delivering ultimate precision for smart lighting systems. With wide universal input voltage range 100–305 V AC and high efficiency up to 88 %, it provides stable 24 V DC at 3.15 A with IP67 waterproof aluminum housing for deployment in humid and dusty environments. The excellent thermal stability up to 85 °C case temperature through fanless convection cooling makes it perfect for commercial LED projects, architectural lighting, and smart building systems with centralized control. The ELG-75-24DA excels with built-in active PFC for perfect power quality, automatic fault recovery, and minimal ripple noise under 200 mVp-p ensuring completely flicker-free professional lighting. Its compact 180 x 63 x 35.5 mm form factor with MTBF exceeding 345,000 hours, combined with international certifications like IEC/EN 61347-2-13, DALI, and UL8750, guarantees long-term deployment security. Backed by the extended 5-year manufacturer warranty, the ELG-75-24DA offers system integrators a future-proof DALI solution package for professional installations with maximum control intelligence and operational reliability.

Technical Information & Details of the MEAN WELL HDR-15-24 Power Supply Output Power: 15.2 W Output Voltage: 24 V DC Output Current: 0.63 A Output Current Range: 0 – 0.63 A Output Voltage Adjustment Range: 21.6 – 29 V DC Ripple & Noise: ≤ 150 mVp-p Voltage Tolerance: ±1.0 % Line Regulation: ±1.0 % Load Regulation: ±1.0 % Input Voltage Range: 85 – 264 V AC (277 V AC operational) / 120 – 370 V DC (390 V DC operational) Input Frequency: 47 – 63 Hz Efficiency (typ.): 86 % AC Input Current (typ.): 0.5 A @115 V AC / 0.25 A @230 V AC Inrush Current (typ.): 25 A @115 V AC / 45 A @230 V AC (cold start) No-load Power Consumption: < 0.3 W Overload Protection: 110 – 145 % of rated power, constant current limiting within 50 – 100 % of rated output voltage, hiccup mode when Vout < 50 %, auto recovery Overvoltage Protection: 30 – 36 V DC, shut off output, clamping by zener diode Operating Temperature: −30 °C to +70 °C (derating according to curve) Operating Humidity: 20 – 90 % RH, non-condensing Storage Temperature / Humidity: −40 °C to +85 °C, 10 – 95 % RH, non-condensing Temperature Coefficient: ±0.03 % / °C (0 – 50 °C) Vibration Resistance: 10 – 500 Hz, 2 G, 10 min./cycle, 60 min. per axis (X, Y, Z) Operating Altitude: up to 2,000 m (derating above 2,000 m) Isolation Voltage: 4 kVAC (input–output) Isolation Resistance: > 100 MΩ @500 VDC, 25 °C, 70 % RH Dimensions (W x H x D): 17.5 mm x 90 mm x 54.5 mm Weight: approx. 74 g Mounting: DIN rail TS35/7.5 or TS35/15, ultra-slim 1-SU step-shape housing Housing / Isolation Class: plastic housing, isolation Class II, LPS (Limited Power Source) Front Indicators / Controls: LED indicator for power on, adjustable DC output voltage Safety Approvals: UL62368‑1, UL508, TUV BS EN/EN61558‑2‑16, BS EN/EN61558‑1, IEC62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252 (Part1) (except 48 V) EMC Emission: EN55032 (CISPR32), CNS15936 Class B; EN61000‑3‑2, EN61000‑3‑3 EMC Immunity: EN55035, EN61000‑6‑2, EN61204‑3; EN61000‑4‑2/3/4/5/6/8/11 MTBF (typ.): 3,724,300 h (Tel

Technical Information & Details for MEAN WELL HLG-320H-48 Power Supply Output Power: 321.6 W Output Voltage: 48 V DC Output Current: 6.7 A Input Voltage Range: 90 – 305 V AC / 127 – 431 V DC, 47 – 63 Hz Efficiency: up to 95% Ripple & Noise: ≤ 250 mVp-p Inrush Current: max. 70 A @ 230 VAC (Cold Start) Power Factor: PF ≥ 0.98 @ 115 VAC / PF ≥ 0.95 @ 230 VAC Operating Temperature: −40 °C to +90 °C (Case Temperature) Cooling: Fanless, free air convection Protection Functions: Short Circuit, Over Current, Over Voltage, Over Temperature IP Rating: IP65 / IP67 (depending on model) Isolation Voltage: 3750 V AC (Input/Output) Dimensions (L x W x H): 252 mm x 90 mm x 43.8 mm Weight: approx. 1880 g Certifications: UL8750, EN61347-1, EN61347-2-13, IP65/67, EAC, CE Unique Feature: Dual Mode (Constant Voltage + Constant Current) Manufacturer Warranty: 7 Years Information about the MEAN WELL HLG-320H-48 The MEAN WELL HLG-320H-48 is a high-performance 320W LED driver engineered for maximum durability and versatility, backed by an industry-leading 7-year manufacturer warranty. This power supply stands out due to its dual-mode output, allowing it to operate seamlessly in both Constant Voltage (CV) and Constant Current (CC) regions, providing unparalleled flexibility for various LED lighting designs. With an efficiency rating of up to 95%, it minimizes energy loss and heat generation, enabling a fanless design that operates silently and reliably even under harsh conditions. The rugged metal housing, combined with IP65/IP67 ingress protection, makes it ideal for both indoor and outdoor industrial applications, including high-bay lighting, parking lot illumination, and horticultural systems. Equipped with a built-in active PFC function and a wide operating temperature range from -40 °C to +90 °C, the HLG-320H-48 ensures stable performance and long-term reliability in the most demanding environments. Its comprehensive safety features protect against electrical faults, ensuring the longevity of both the driver and the connected LED modules.

Technische Eigenschaften des MEAN WELL ELG-240-24B-3Y Leistung: 240W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP67 3 in 1 Dimmfunktion (0~10Vdc, 10V PWM Signal, Widerstand) Mit PE (Varianten ohne 3Y: PE am Gehäuse!) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-240 Serie Bei der MEAN WELL ELG-240 Serie handelt es sich um 240W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-240 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 24V bis 54V an. Dank des 93% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-240 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.

Technische Eigenschaften des MEAN WELL ELG-150-24A Leistung: 150W Aluminiumgehäuse Integriertes PFC Standby Ladeverbrauch <0,5W IP65 Ausgangsstrom einstellbar durch internen Potentiometer Erdung muss am Gehäuse durchgeführt werden! (Alternativ mit Erdungskabel die 3Y Variante wählen) Allgemeine Lebensdauer >50.000Std. 5 Jahre Garantie Produktbeschreibung zur MEAN WELL ELG-150 Serie Bei der MEAN WELL ELG-150 Serie handelt es sich um 150W AC/DC LED Netzteile, die im dualen Modus einen Konstantstrom- und Konstantspannungsausgang unterstützen. Die ELG-150 Netzteile arbeiten mit einem 100~305VAC Eingangsbereich und bieten verschiedene Ausgangsspannungen im Bereich von 12V bis 54V an. Dank des 91% hohem Wirkungsgrads und dem lüfterlosen Design kann die Serie unter freier Luftkonvektion im Temperaturbereich von -40°C bis +90°C betrieben werden. Durch das verwendete Aluminiumgehäuse und den Schutzklassen IP65/67 finden MEAN WELL ELG-150 Netzteile Anwendung sowohl Indoor-, als auch im Outdoorbereich. Die Serie verfügt weiterhin über verschiedene zusätzliche Funktionen, wie 3 in 1 Dimmung, Smart-Timer-Dimmung oder DALI, welche eine hohe Flexibilität in LED Beleuchtungsanwendungen garantieren.
