DDR-120D-12

Product information "DDR-120D-12"

MEAN WELL DDR-120D-12

  • Leistung: 120W
  • Spannung: 12VDC
  • Sekundärstrom: 10A
  • Spitzenlast: 180W (3sec.)
  • 2:1 Verhältnis im Eingangsbereich
  • Ultraschlankes Design: Breite nur 32mm
  • Lüfterloses Design, Kühlung durch freie Luftkonvektion
  • -40°C bis +70°C weiter Arbeitstemperaturbereich
  • Hohe Effizienz bis zu 89,5%
  • Schutz vor Kurzschluss, Überlast, Überspannung, umgekehrte Eingangspolarität oder Eingangsunterspannung
  • Sekundärspannung einstellbar (± 15%) über eingebauten SVR
  • 4000VDC IP-OP verstärkte Isolierung
  • LED Power Indikator
  • Montierbar auf DIN-Hutschienen TS-35/7.5 oder TS-35/15
  • EN50155/IEC60571/EN45545-2/EN50121-3-2,1(LVD)/EN55032,EAC Sicherheitszulassungen
  • ITE: IEC62368-1(LVD)/EN55032,EAC
  • 3 Jahre Garantie
  • Anwendung in industriellen Kontrollsystemen, Fabrikautomation, Kabellosem Netzwerk, Telekommunikations- und Datenübertragung, sowie in Bus-,Bahn-, U-Bahn oder Straßenbahn-Systemen

Weitere Informationen über die MEAN WELL DDR-120 DC-DC Converter

Nur kurz nach der Bekanntgabe der brandneuen DDR DIN-Hutschienen DC-DC Converter und dem Verkaufsstart der Serien DDR-15/30/60 (15~60W), legt MEAN WELL mit den DDR-120 (120W) Geräten nach.

Damit erhält das Konzept von auf Hutschienen montierbaren DC-DC Wandlern Einzug in den leistungsstärkeren Anwendungen. Da die MEAN WELL DDR-120 Converter Serie sowohl die internationalen Sicherheitsstandards und Standards für die Eisenbahn (ITE) erfüllt, finden sich geeignete DC/DC Anwendungsgebiete in Industrie- und Eisenbahnkontrollsystemen, Sicherheitssystemen und Kommunikationssystemen.

Ein weiterer Vorteil der MEAN WELL DDR-120 Serie wird durch das kompakte, ultra-schlanke Design deutlich. Mit einer Breite von nur 32mm ist eine einfache Montage auf den Standard Hutschienen TS-35/7.5 oder 15 garantiert. Dies ruft weniger Sorgen bei einer notwendigen, platzsparenden Konzeption hervor.

Darüber hinaus werden weitere moderne Anforderungen und Funktionen erfüllt. Darunter sind zu nennen der 2:1 Weitbereichseingang, die 4000VDC IP-OP verstärkte Isolation, ein großer Arbeitstemperaturbereich von -40°C bis +70°C, eine 150% Spitzenlastfähigkeit oder die 5G Anti-Vibrationsfähigkeit.

Zuletzt sorgen die vielen Zertifizierungen, unter anderem ITE IEC62368-1/EN55032, EAC TP TC004 oder EN50155 für die Erfüllung modernster Standards. Somit ist die zuverlässige Anwendung als zusätzliche Systemisolierung, DC UPS, Batterie-Spannungsregulator, sowie weiteren Feldern der ITE und Eisenbahnsystemen garantiert.


Verfügbare Downloads
Download DDR-120 Datenblatt
Eigenschaften für "DDR-120D-12"
Approval: CE, TÜV
Efficiency: 89,5 %
Height: 125,2
Length: 102
Rated current: 10
Series: DDR
Voltage: 12 VDC
Warranty: 3 years
Wattage: 120 W
Weight: 0,51kg
Width: 32

Cutsomers also bought

SD-1000H-24
1000W Einzelausgang DC-DC Konverter 1000W Single Output DC-DC Converter

from €232.30*

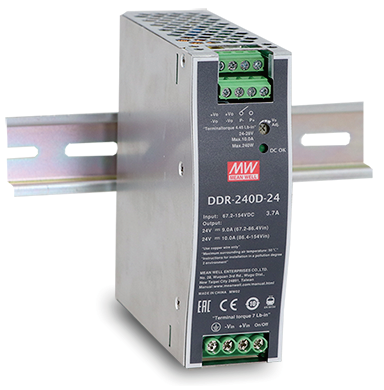

DDR-240D-24
