HLG-150H-24A

MEAN WELL HLG-320H-24A Leistung: 320,16W Sekundärspannung: 24V IP 65 Aluminiumgehäuse im Class I Design Eingebaute, aktive PFC Funktion Io und Vo einstellbar über integrierten Potentiometer Lebensdauer: >62.000 7 Jahre Garantie Informationen über die komplette MEAN WELL HLG-320H Serie Die MEAN WELL HLG-320H Serie stellt eine 320W leistungsstarke Lösung für den Bedarf an hochwertigen LED Schaltnetzteilen im Beleuchtungssektor dar. Die IP Schutzklassen 65/67 und das edle Aluminiumgehäuse im Class I Design lassen sowohl Indoor-, als auch Outdoor-, Anwendungen zu. Darüber hinaus sind die HLG-320H Netzteile im dualen Konstantspannungsmodus und Konstantstrommodus verfügbar. Der Eingangsbereich liegt dabei bei 90~305VAC. Es können zudem die üblichen Sekundärspannungen zwischen 12V und 54V angeboten werden. Die komplette MEAN WELL HLG-320H Serie arbeitet in einem Temperaturbereich des Gehäuses von -40°C bis +90°C, was dank der hohen Arbeitseffizienz bis zu 95% und dem lüfterlosen Design möglich ist. Außerdem ist die Netzteilserie mit verschiedenen Funktionen versehen. Darunter gehören die eingebaute PFC Funktion und die unterschiedlichen Dimmungsmethoden, um eine optimale, flexible Lösung für LED-Beleuchtungsanwendungen zu bieten. Mit 7 Jahren Garantielaufzeit und einer typischen Lebensdauer von mehr als 62.000 Stunden ist die hohe Qualität und Langlebigkeit garantiert.

MEAN WELL HLG-240H-24A Leistung: 240W Sekundärspannung: 24V IP 65 Aluminiumgehäuse im Class I Design Eingebaute, aktive PFC Funktion Io und Vo einstellbar über integrierten Potentiometer Lebensdauer: >62.000 7 Jahre Garantie Informationen über das LED-Netzteil MEAN WELL HLG-240H-24A Das MEAN WELL HLG-240H-24A ist eine 240W leistungsstarke Lösung für den Bedarf an einem hochwertigen LED Schaltnetzteil im Beleuchtungssektor. Die IP Schutzklasse 65 und das edle Aluminiumgehäuse im Class I Design lassen sowohl Indoor-, als auch Outdoor-, Anwendungen zu. Darüber hinaus ist das HLG-240H-24A Netzteil im dualen Konstantspannungsmodus und Konstantstrommodus verfügbar. Der Eingangsbereich liegt dabei bei 90~305VAC. Es kann zudem die übliche Sekundärspannungen von 24V angeboten werden. Die komplette MEAN WELL HLG-240H Serie arbeitet in einem Temperaturbereich des Gehäuses von -40°C bis +90°C, was dank der hohen Arbeitseffizienz bis zu 93,5% und dem lüfterlosen Design möglich ist. Außerdem ist die Netzteilserie mit verschiedenen Funktionen versehen. Darunter gehören die eingebaute PFC Funktion und die unterschiedlichen Dimmungsmethoden, um eine optimale, flexible Lösung für LED-Beleuchtungsanwendungen zu bieten. Mit 7 Jahren Garantielaufzeit und einer typischen Lebensdauer von mehr als 62.000 Stunden ist die hohe Qualität und Langlebigkeit garantiert. Die MEAN WELL HLG-Serie im Vergleich zu den neuen MEAN WELL ELG-Netzteilen Seit einiger Zeit hat MEAN WELL sein Sortiment im Bereich der LED-Netzteile mit Aluminiumgehäuse durch die ELG-Serie erweitert. Damit wurde eine internes Konkurrenzprodukt zur bekannten und beliebten HLG-Serie geschaffen. Zu aller erst fällt dabei auf, dass MEAN WELL ELG-Netzteile günstiger sind, aber im grundsätzlichen alle Features der Vorgänger mitbringen. Neben den Schutzklassen IP65/67 und den verschiedenen Sicherheitszertifikaten scheinen alle notwendigen Anwendungseigenschaften vorzuliegen. Darüber hinaus sind bei den ELG-Netzteilen die modernen LED Technologien wie DALI Dimming oder Smart Timer Dimming vorhanden. Dem entgegnet die über Jahre bewährte Premium-Netzteilserie HLG mit der besseren Verarbeitung durch hochwertigere Komponenten. Dadurch erklärt sich die lange Garantielaufzeit von 7 Jahren, welche bei den neueren ELG-Netzteilen lediglich 5 Jahre beträgt. Über die Jahre ist das Sortiment der HLG-Serie stark gewachsen und bietet mehr Breite und Tiefe in der Produktauswahl. In der Anwendung kommen noch mehr praktische Vorteile zur Geltung. Zu anfang hat die gesamte ELG-Netzteilserie kein Erdungskabel aufgewiesen, wodurch eine Erdung am Gehäuse durchgeführt werden musste. Mit der 3Y-Variante wurde der großen Nachfrage danach genüge geleistet. Zuletzt fällt noch die etwas durchdachtere Konzeption der HLG LED-Netzteile auf. Zum einen findet sich der Zugang zu den internen Potentiometern oben auf dem Gerätegehäuse, was den Zugang nach dem Verbauen erleichtert, während die ELG-Geräte den Zugang unten am Gehäuse besitzen. Zum anderen gestaltet sich die Reperatur, durch den einfacheren Austausch der einzelnen Komponenten bei den HLG-Schaltnetzteilen, unkomplizierter. Alle Vorteile der LED Netzteile HLG und ELG im Überblick Vorteile der MEAN WELL HLG-Serie Über Jahre bewährte Premiumserie Hochwertige Komponenten und Verarbeitung lange Garantiezeit große Produktauswahl durchdachte Konzeption und Anwendung Vorteile der MEAN WELL ELG-Serie Kostengünstig Moderne Technologien wie DALI Dimming und Smart Timer Dimming möglich Fast unschlagbares Preis-Leistungsverhältnis

Technical Information & Details about the MEAN WELL HDR-30-24 Power Supply Output Power: 36 W Output Voltage: 24 V DC Output Current: 1.5 A Current Range: 0 – 1.5 A Input Voltage Range: 85 – 264 V AC (277 V AC operational) / 120 – 370 V DC (390 V DC operational), 47 – 63 Hz Efficiency: up to 89 % Ripple & Noise: ≤ 150 mVp-p Output Voltage Adjustment Range: 21.6 – 29 V DC Voltage Tolerance: ±1.0 % Line Regulation: ±1.0 % Load Regulation: ±1.0 % Setup, Rise Time: 500 ms, 50 ms @230 V AC / 115 V AC (full load) Hold-up Time: 30 ms @230 V AC / 12 ms @115 V AC (full load) Inrush Current: 25 A @115 V AC / 45 A @230 V AC (cold start) No-load Power Consumption: < 0.3 W Operating Temperature: −30 °C to +70 °C (with derating according to curve) Cooling: fanless free air convection Protection Functions: short circuit (hiccup mode, auto recovery), overload (constant current limiting 50–100 % of rated output voltage, auto recovery), overvoltage (shut down, re‑power to recover) Overvoltage Category: OVC III (up to 2000 m altitude) Isolation Voltage: 4000 V AC between input and output Isolation Resistance: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % RH Dimensions (W x H x D): 35 mm x 90 mm x 54.5 mm Weight: approx. 130 g Housing Material: insulating plastic, Class II Mounting: DIN rail TS35/7.5 or TS35/15 Safety & EMC Certifications: UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, IEC 62368-1, EAC TP TC 004, BSMI, BIS IS13252, compliant with BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED Indicator: Power On LED indicator Manufacturer Warranty: 3 years About the MEAN WELL HDR-30-24 The MEAN WELL HDR-30-24 is a 30 W ultra-slim DIN-rail power supply that provides a stable 24 V DC / 1.5 A output in a narrow 35 mm (2 SU) housing, ideal for compact distribution boards and space-saving control cabinets. With its wide 85–264 V AC / 120–370 V DC input range and high efficiency up to 89 %, it offers an energy-efficient 24 V control voltage source for building automation, home automation, and light industrial control systems. The adjustable 21.6–29 V output range allows precise tuning of the 24 V bus to compensate for voltage drops across wiring runs and to supply PLCs, sensors, relays, and I/O modules with reliable power. Its Class II plastic enclosure provides double insulation for enhanced user safety and simplifies installation by eliminating the need for a protective earth connection. Fanless free air convection, very low no-load power consumption below 0.3 W, a wide operating temperature range from −30 °C to +70 °C, and comprehensive protection and certification features make the HDR-30-24 a robust, long-life 24 V power solution for household and industrial automation applications.

Technical Information & Details about the MEAN WELL HDR-60-24 Power Supply Output Power: 60 W Output Voltage: 24 V DC Output Current: 2,5 A Current Range: 0 – 2,5 A Input Voltage Range: 85 – 264 V AC (277 V AC operational) / 120 – 370 V DC (390 V DC operational), 47 – 63 Hz Efficiency: up to 90 % Ripple & Noise: ≤ 150 mVp-p Output Voltage Adjustment Range: 21,6 – 29 V DC Voltage Tolerance: ±1,0 % Line Regulation: ±1,0 % Load Regulation: ±1,0 % Setup, Rise Time: 500 ms, 50 ms @230 V AC / 115 V AC (full load) Hold-up Time: 30 ms @230 V AC / 12 ms @115 V AC (full load) Inrush Current: 30 A @115 V AC / 60 A @230 V AC (cold start) No-load Power Consumption: < 0.3 W Operating Temperature: −30 °C to +70 °C (with derating according to curve) Cooling: fanless free air convection Protection Functions: short circuit (hiccup mode, auto recovery), overload (constant current limiting within 50–100 % of rated output voltage, auto recovery), overvoltage (shut down, re‑power to recover) Overvoltage Category: OVC III (up to 2000 m altitude) Isolation Voltage: 4000 V AC between input and output Isolation Resistance: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % RH Dimensions (W x H x D): 52,5 mm x 90 mm x 54,5 mm Weight: approx. 190 g Housing Material: insulating plastic housing, Class II, ultra slim step-shape Mounting: DIN rail TS35/7,5 or TS35/15 Safety & EMC Certifications: IEC 62368-1, UL 62368-1, UL 508, TUV BS EN/EN 61558-2-16, BS EN/EN 61558-1, EAC, BSMI, BIS IS13252, compliant with BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 61204-3 LED Indicator: Power On LED indicator Manufacturer Warranty: 3 years About the MEAN WELL HDR-60-24 The MEAN WELL HDR-60-24 is a 60 W ultra slim DIN-rail power supply that delivers a regulated 24 V DC / 2,5 A output in a compact 52.5 mm wide step-shape housing, ideal for space-constrained distribution boards and control cabinets. Its wide universal input range of 85–264 V AC or 120–370 V DC and high efficiency up to 90 % support energy-efficient operation in building automation, home control, and industrial control systems that rely on a stable 24 V bus. The adjustable 21,6–29 V output range allows precise tuning of the 24 V rail to compensate for voltage drops and to reliably power PLCs, sensors, relays, and I/O modules. The Class II plastic enclosure with reinforced insulation increases electrical safety and removes the need for a protective earth connection, simplifying installation and panel design. With fanless free air convection, very low no-load power consumption below 0.3 W, a wide operating temperature range from −30 °C to +70 °C, and comprehensive protection and certification features, the HDR-60-24 provides a robust, long-life 24 V power solution for demanding household and industrial automation applications.

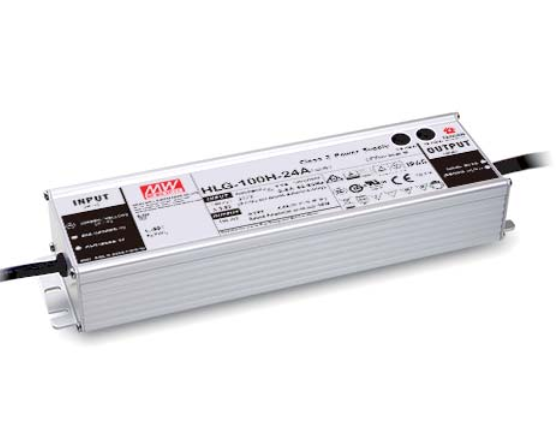

MEAN WELL HLG-100H-24A Leistung: 96W Sekundärspannung: 24V IP 65 Aluminiumgehäuse im Class I Design Eingebaute, aktive PFC Funktion Io und Vo einstellbar über integrierten Potentiometer Lebensdauer: >62.000 7 Jahre Garantie Informationen über die komplette MEAN WELL HLG-100H Serie Die MEAN WELL HLG-100H Serie stellt eine 100W leistungsstarke Lösung für den Bedarf an hochwertigen LED Schaltnetzteilen im Beleuchtungssektor dar. Die IP Schutzklassen 65/67 und das edle Aluminiumgehäuse im Class I Design lassen sowohl Indoor-, als auch Outdoor-, Anwendungen zu. Darüber hinaus sind die HLG-100H Netzteile im dualen Konstantspannungsmodus und Konstantstrommodus verfügbar. Der Eingangsbereich liegt dabei bei 90~305VAC. Es können zudem die üblichen Sekundärspannungen zwischen 20V und 54V angeboten werden. Die komplette MEAN WELL HLG-100H Serie arbeitet in einem Temperaturbereich des Gehäuses von -40°C bis +80°C, was dank der hohen Arbeitseffizienz bis zu 93% und dem lüfterlosen Design möglich ist. Außerdem ist die Netzteilserie mit verschiedenen Funktionen versehen. Darunter gehören die eingebaute PFC Funktion und die unterschiedlichen Dimmungsmethoden, um eine optimale, flexible Lösung für LED-Beleuchtungsanwendungen zu bieten. Mit 7 Jahren Garantielaufzeit und einer typischen Lebensdauer von mehr als 62.000 Stunden ist die hohe Qualität und Langlebigkeit garantiert.

Technical Information & Details about the MEAN WELL HDR-100-24 Power Supply Output Power: 92 W Output Voltage: 24 V DC Output Current: 3.83 A Current Range: 0 – 3.83 A Input Voltage Range: 85 – 264 V AC (277 V AC operational) / 120 – 370 V DC (390 V DC operational), 47 – 63 Hz Efficiency: up to 90 % Ripple & Noise: ≤ 150 mVp-p Output Voltage Adjustment Range (LPS type): 24 – 25.5 V DC Extended Adjustment Range (Non‑LPS “N” type): 21.6 – 29 V DC Voltage Tolerance: ±2.0 % Line Regulation: ±1.0 % Load Regulation: ±1.0 % Setup, Rise Time: 500 ms, 60 ms @230 V AC / 115 V AC (full load) Hold-up Time: 30 ms @230 V AC / 12 ms @115 V AC (full load) AC Input Current (typ.): 3 A @115 V AC / 1.6 A @230 V AC Inrush Current: 35 A @115 V AC / 70 A @230 V AC (cold start) No-load Power Consumption: < 0.3 W Operating Temperature: −30 °C to +70 °C (with derating according to curve) Operating Humidity: 20 – 90 % RH, non‑condensing Storage Conditions: −40 °C to +85 °C, 10 – 95 % RH, non‑condensing Cooling: fanless free air convection Protection Features: short circuit (hiccup mode, auto recovery), overload (constant current limiting within 50–100 % of rated output voltage, auto recovery), overvoltage (shut down, re‑power to recover) Overvoltage Protection Threshold: 30 – 36 V DC Overvoltage Category: OVC III (up to 2000 m altitude) Isolation Voltage: 4000 V AC between input and output Isolation Resistance: ≥ 100 MΩ @ 500 V DC, 25 °C, 70 % RH Dimensions (W x H x D): 70 mm x 90 mm x 54.5 mm Weight: approx. 270 g Housing Material: insulating plastic housing, Class II, ultra‑slim 4‑SU step‑shape Mounting: DIN rail TS35/7.5 or TS35/15 Vibration Resistance: 10 – 500 Hz, 2 G, 60 min per axis (X, Y, Z) Safety & EMC Certificates: UL 62368‑1, UL 508, TUV BS EN/EN 61558‑2‑16, BS EN/EN 61558‑1, IEC 62368‑1, EAC TP TC 004, BSMI CNS15598‑1, BIS IS13252, compliant with BS EN/EN 55032, BS EN/EN 55035, BS EN/EN 61000‑6‑2, BS EN/EN 61204‑3 LPS Classification: Pass LPS for “blank” models (up to 92 W, narrower adjustment range), Non‑LPS for “N” models (up to 100.8 W with wider adjustment range) LED Indicator: Power‑On status LED Manufacturer Warranty: 3 years About the MEAN WELL HDR-100-24 The MEAN WELL HDR-100-24 is an ultra‑slim 100 W class DIN‑rail power supply that provides a regulated 24 V DC output at up to 3.83 A in a compact 70 mm (4 SU) housing, ideal for space‑constrained 24 V control panels. With a universal input range, high efficiency up to 90 %, very low no‑load consumption and fanless free air convection, it delivers an energy‑efficient 24 V bus for building automation, household control systems and industrial control cabinets. LPS‑compliant “blank” models with a tighter adjustment window and higher‑power “N” versions with an extended adjustment range up to 29 V give designers flexibility between safety classification and additional voltage headroom. Together with the Class II plastic enclosure, comprehensive protection features and broad international approvals, HDR-100-24 is a robust, low‑maintenance 24 V power solution for PLCs, I/O modules, valves, relays and other 24 V control electronics.
